1. 故障现象：

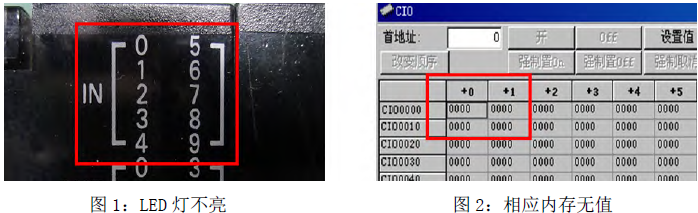

（1）将24V 信号接入输入点后，面板上的IN 区域LED 灯不亮。
（2）将24V 信号接入输入端子，连接CX-Programmer 后，CPU 的CIO 区对应通道数值无变化，无信号输入。
2. 故障原因：
（1）外部接线错误导致内部硬件短路损坏。

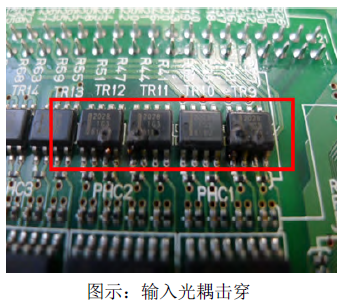

（2）输入（电压）信号过大导致输入回路的光藕或逻辑控制芯片损坏。
3. 注意事项：
（1）确保外部接线正确。

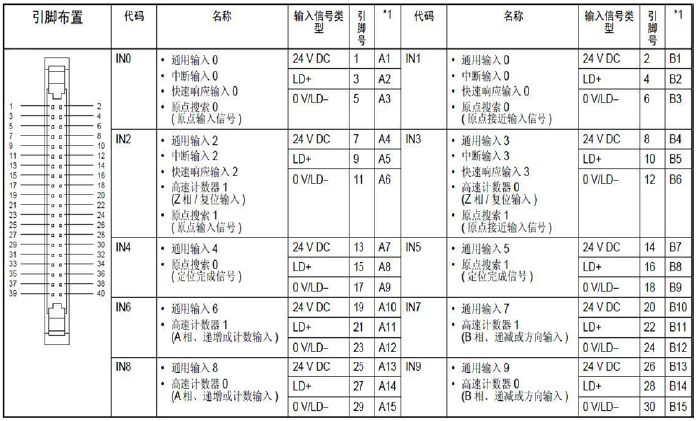

附输入点引脚分配表，如下：
（2）确保输入信号在规定范围内。

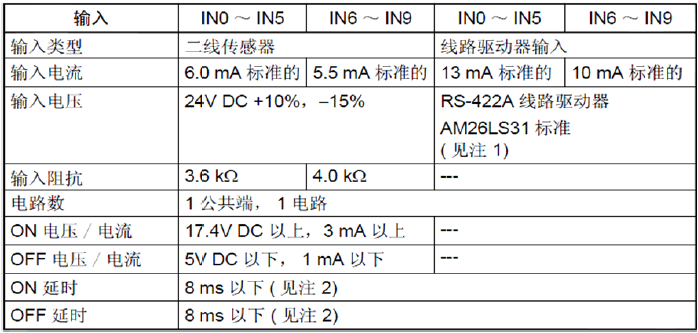

附通用输入规格，如下：
注 1. 线路驱动器侧的电源电压是5V ±5% 。
2. 输入时间常数可设置为0、0.5、 1、2、 4、 8、 16、或32 μs。
当其被设置为0 ms 时，因内部部件的延时会对IN0 ～ IN5 会引起一个30 μs以下的ON 延时（对IN6 ～ IN9 为2 μs 以下）和对IN0 ～ IN5 引起一个50 μs 以下的OFF 延时( 对IN6 ～ IN9 为2 μs 以下）。
