1. 故障现象：

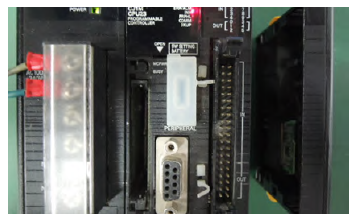

（1）CPU 插上后续模块后，ERR 指示灯常亮。
（2）CX-Programmer 软件错误日志中显示：80C0/80CF I/O 总线错误。

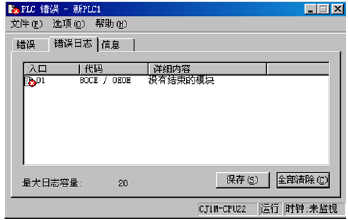

（3）CX-Programmer 软件错误日志中显示：80CE/0E0E 没有结束的模块。
2. 故障原因：
（1）后续I/O 模块故障，导致CPU 无法识别。
（2）终端盖板CJ1W-TER01 未加，导致CPU 报80CE/0E0E 错误。
（3）干扰信号引入导致CPU 单元内I/O 控制芯片损坏。

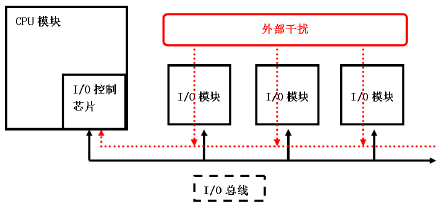

I/O 控制芯片损坏的原因主要是由于信号线引入的干扰由信号引入干扰会引起I/O 信号工作异常和测量精度大大降低，严重时将引起元器件损伤，参考以下示意图：
3. 注意事项：
（1）通讯线与信号线使用屏蔽电缆，并可靠连接。
（2）通讯线与信号线应与大电流动力电缆分开布线。
（3）PLC 应与大功率或高频设备隔离安装。
（4）AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
