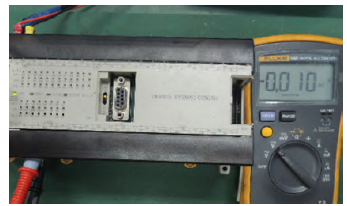

1. 故障现象：PLC 内置24V 无输出。
2. 故障原因：

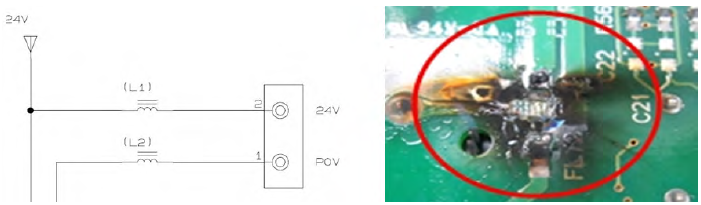

（1）内置24V 连接负载超过额定容量，导致输出回路电感FLT1/FLT2 烧毁。
（2）使用内置24V 连接感性负载时，未采取反向浪涌吸收措施，产生过高的反向冲击电流，导致内置24V 输出回路损坏。
3. 注意事项：
（1）内置24V 输出负载在规定范围内：24VDC,0.3A。

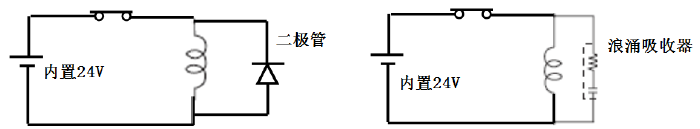

（2）内置24V 输出连接感性负载时，采取反向浪涌吸收措施，反并二极管、RC 吸收等，如图所示：
（3）断电状态下接线，避免带电操作导致输出端短路。
