1. 故障现象：PLC 未带扩展模块时上电后报I/0 总线错误。

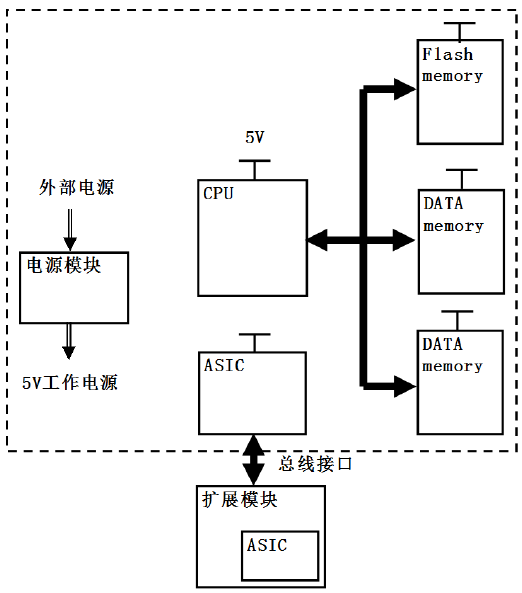

2. 故障原因：参考如下示意图：
（1）受噪音干扰、静电等原因导致PLC 的CPU、ASIC 损坏或扩展模块ASIC 损坏。
（2）PLC 扩展口短路导致内部CPU 回路芯片损坏。
（3）因热插拔导致PLC 的ASIC、CPU 损坏。
3. 注意事项：
（1）输入、输出线应用双绞线以抑制共模干扰且屏蔽线应接地。
（2）现场做好PLC 抗干扰措施。
①通讯线与信号线使用可靠屏蔽电缆。
②通讯线与信号线应与大电流动力电缆分开布线。
③ PLC 应与大功率或高频设备隔离安装。
④ AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
（3）勿热插拔扩展模块接插线。
