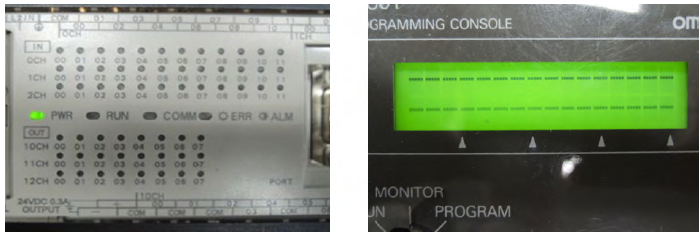

1. 故障现象：PLC 上电后，只有POWER 灯亮，其余灯都不亮且通讯口无法通讯（编程器会显示2 条横线），PLC 不工作，如图所示：
2. 故障原因：此故障现象为CPU 未接收到电源的PF 信号（PF 信号为电源采样信号）。
（1）交流电源输入端有浪涌冲击、电压尖峰导致PF 电压转换损坏。
（2）由于电磁干扰、噪音干扰、静电等原因导致CPU 回路MPU 或逻辑芯片损坏。
3. 注意事项：
（1）通讯线与信号线使用屏蔽电缆，并可靠连接。
（2）通讯线与信号线应与大电流动力电缆分开布线。
（3）PLC 应与大功率或高频设备隔离安装。
（4）AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。
