Q:CPM1A 系列PLC 输出点故障

A:

1. 故障现象:

(1)输出置ON 时,输出指示灯亮,但无输出。

(2)输出置OFF 时,输出指示灯熄灭,但有输出。

2. 故障原因:

(1)继电器工作频率过高导致输出继电器损坏。

(2)因过载、浪涌冲击导致输出晶体管损坏。

(3)PLC 的DC24V 输出端过载、浪涌冲击或者扩展口短路,导致电源板无 24V 电压输出导致继电器不工作。

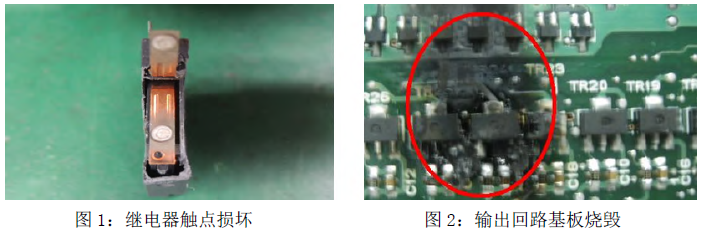

(4)受浪涌冲击、过载、老化等原因导致输出继电器或晶体管损坏,如图所示:





3. 注意事项

(1)确保输出端负载在规定范围内。

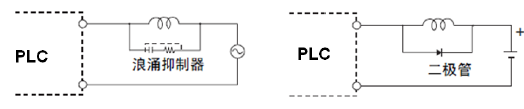

(2)输出端如带感性负载,可采取浪涌吸收措施,如下图所示,使用二极管或浪涌吸收器。



(3)PLC24V 输出端如接感性负载因接浪涌吸收器。

(4)确保使用环境以免液体或异物进入、腐蚀导致内部短路。
