1. 故障现象：通电后POWER 指示灯亮，RUN 及ERR 灯都不亮。

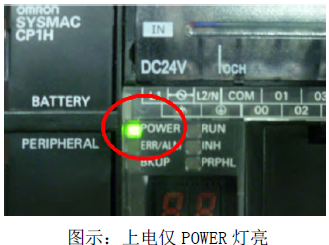

2. 故障原因：上电仅Power 灯亮，各通讯口无法通讯，此现象为PLC 不工作，如图所示：
（1）外部电源供电不稳定或电源端浪涌冲击，导致电压转换回路损坏，无法输出CPU工作电压3.3V。

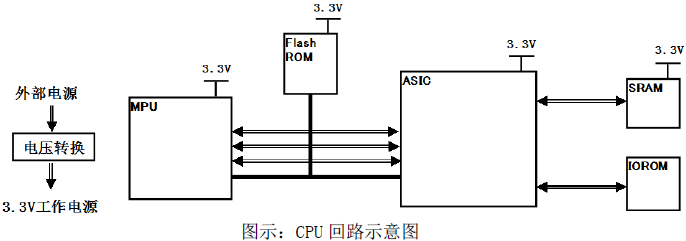

（2）由通讯串口引入的噪音干扰、静电等，导致CPU 回路MPU、ASIC 等芯片损坏，导致3.3V工作电源短路。
3. 注意事项：
（1）通讯线与信号线使用可靠屏蔽电缆。
（2）通讯线与信号线应与大电流动力电缆分开布线。
（3）PLC 应与大功率或高频设备隔离安装。
（4）AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源与大功率设备的电源共地。
