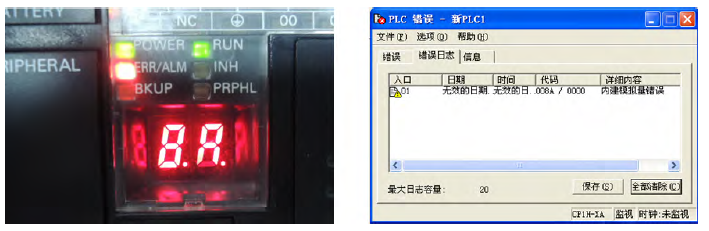

1. 故障现象：通电后ERR 灯闪烁，7 段码显示008A，模拟量故障，如图所示：

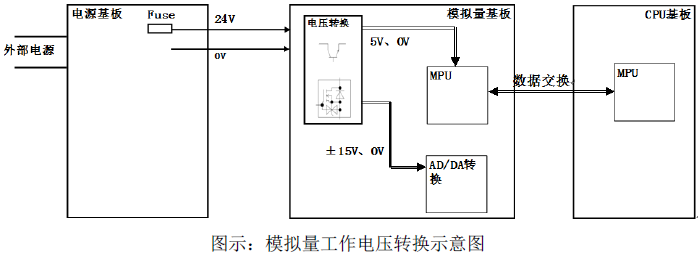

2. 故障原因：PLC 报008A 为模拟量故障，即：模拟量回路MPU 与CPU 基板上的MPU无法进行数据交换，如图所示：
（1）由于外部电源供电波动、浪涌冲击或是地线干扰等原因，造成模拟量基板上电压转换回路晶体管、控制芯片等损坏，无法输出5V 模拟量基板上MPU 工作电源，无法和CPU 数据交换。

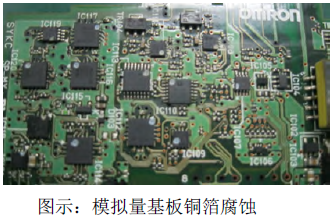

（2）如图所示模拟量基板上MPU 回路腐蚀，导致基板短路或断路，无法和CPU 基板上的MPU 进行数据交换。

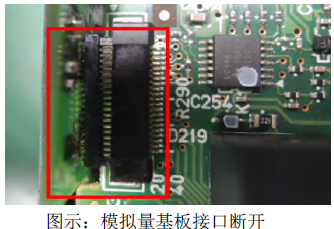

（3）如图所示由于振动、自行拆装等异常外力作用，导致模拟量基板与I/O 基板间连接口断裂，模拟量基板与CPU 基板上的MPU 无法数据交换。
3. 注意事项：
（1）PLC 电源勿与大功率设备共地且PLC 应远离动力线、大功率设备。
（2）注意使用环境如：
①阳光直接照射。
②腐蚀性环境。
③粉尘、金属粉末环境。
④会溅到水、油、药品等飞沫、液体的环境。
⑤温度、湿度高的环境。
⑥会给本体带来直接震动或冲击的环境。
（3）应将产品固定于导管或支架，避免掉落或震动导致基板损坏；避免自行拆卸产品。
