1. 故障现象：

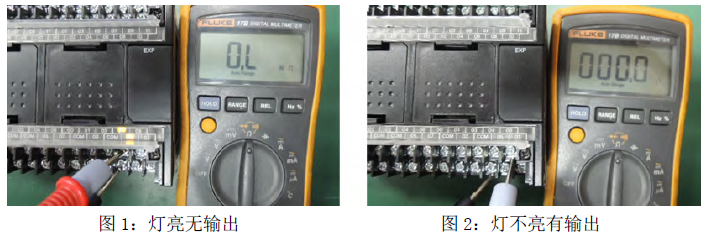

（1）输出点灯亮，无输出信号。
（2）输出点不亮，有输出信号。
（3）输出灯亮，输出信号不稳定。
2. 故障原因：
（1）继电器动作频率较高导致继电器触点氧化损坏。
（2）继电器输出回路接入负载过重，导致触点氧化粘连或接触不良。
（3）PLC 输出点连接感性负载使用时，产生的反向冲击导致触点烧毁。

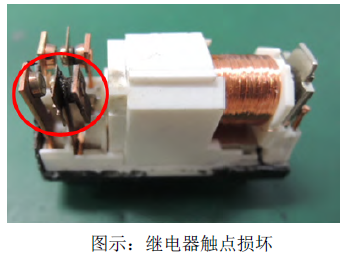

（4）PLC 长时间工作在高温下，加速了触点老化，如图所示，触点损坏。
3. 注意事项：
（1）继电器开关动作频率确保低于1800 次/ 小时。
（2）保证继电器输出负载电流在规定范围内。
最大开关能力：AC250V/2A(Cosφ=1),DC24V/2A(4A 公共)。
最小开关能力：DC5V/10mA。

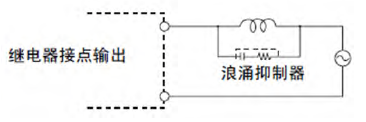

（3）继电器输出连接感性负载时，请与负载并联连接浪涌抑制器或二极管。

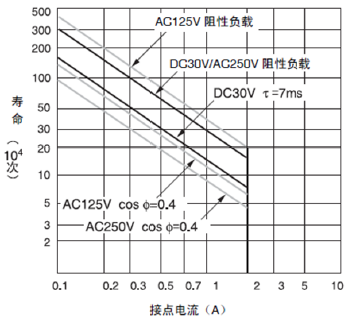

（4）继电器输出类型PLC，继电器寿命与接点电流有关，如下图所示：
