1. 故障现象：

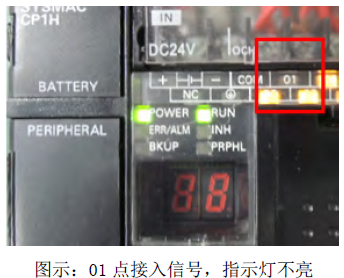

（1）输入24V 电压信号时，输入灯不亮，但PLC 输入通道内存值显示正常。
（2）输入24V 电压信号时，输入灯不亮，且PLC 输入通道内存区无数值。
2. 故障原因：
（1）CPU 基板上对应输入点的发光二极管受外力损坏。
（2）输入信号电压值过大导致输入回路电阻烧毁。

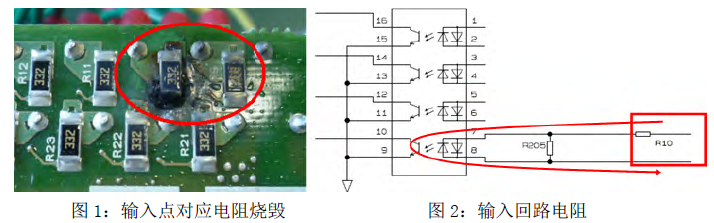

（3）输入点接入感性负载时，产生的反向冲击导致输入回路电阻、光耦等烧毁,如图所示：
3. 注意事项：
（1）确保输入电压在规定范围内：DC24V,+10%、-15％。
（2）现场避免强烈振动。

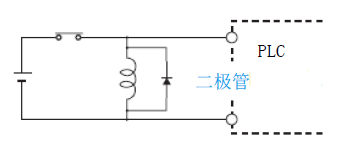

（3）输入接入感性负载时，请与负载并联连接浪涌抑制器或二极管，如图所示：
