Q:固态继电器安装时的散热要求

A:

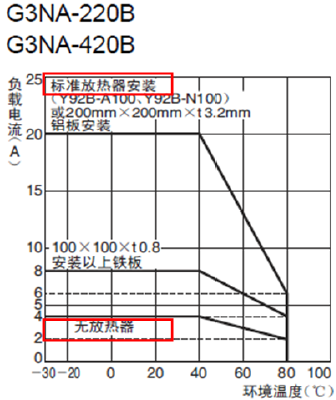

(1)固态继电器根据现场负载电流大小可选配散热器,可有效减小固态继电器的负载下降率,请参考下图。从图中可以看出,加装散热器比无散热器可确保继电器正常带载。固态继电器如无很好的散热,易造成产品故障。



(2)常见散热器型号可参考以下:

Y92B-N150(G3NA-240B、 G3NA-440B 用)

Y92B-N50(G3NA-205B、 G3NA-210B、 G3NA-D210B、 G3NA-410B、 G3NE-210T(L)用)

Y92B-N100(G3NA-220B、 G3NA-420B、 G3NE-220T(L)用)

(3)在多个SSR 安装时,按照标准的安装方式排布,可有效提高散热,请参考下图。
