电源模块是向CPU 机架和I/O 扩展机架提供电源的装置，是控制系统和设备系统稳定运行的动力。
（1）接线通电前，请先确认电源输入电压类型，可以通过以下两种方法：

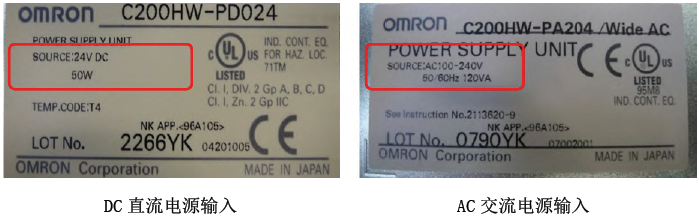

① 看铭牌
直流电源输入型和交流电源输入型，分别如下图所示。

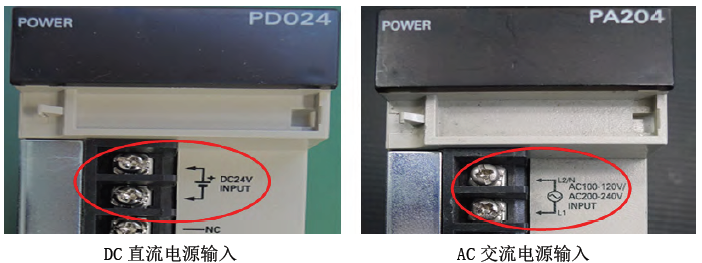

② 看端子台
直流电源输入型和交流电源输入型，分别如下图所示。
（2）电源的正确接线

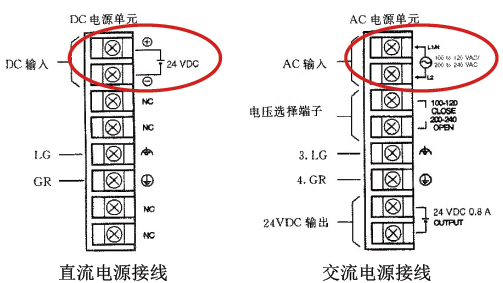

① DC 直流电源：按下图所示连接直流电源，注意不要错误连接正负极性。
请务必采用压接端子进行接线。

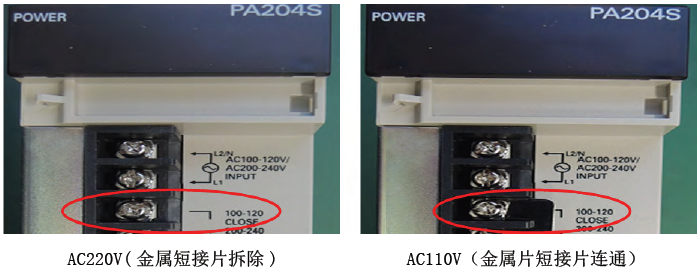

② AC 交流电源：连接电源前，确认CPU 单元为AC 电源规格, 并注意电压范围及金属短接片的位置，按图连接。如果向DC 电源规格的单元上连接AC 电源，会破坏内部电路。其中交流型供电规格分为两种：AC110V 和220V，如下图。
（3）未正确连接电源导致的常见故障

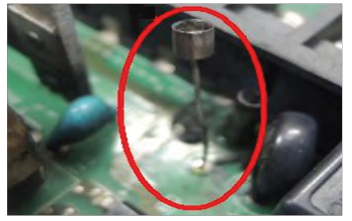

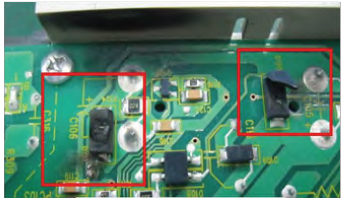

① 输入电源误接线，使用AC220V 接入电源为DC24V 的电源模块，会导致内部电源保险或基板等烧毁；
② 交流220V 输入型电源电压过高，会导致电源回路部件等烧毁；
