Q:CJ1/2系列PLC 内置输入输出点的正确使用

A:

内置输入输出型,如CJ1M-CPU22 示下

     (1)输入点

         ① 根据输入类型选择供电,确保输入电压在额定范围内。采用二线传感器输入电压 范围24VDC +10%,-15% ,如采用线驱动器输入电压5V±5%;

连线示意图:



         ② 内置输入点有极性,所以如果配线反接输入就不会变ON。在接通电源前,一定要 检查配线,避免引脚接线错误导致产品受损。

     (2)输出点

         ① 保证输出回路电压、电流值等在规定范围内。

         ② 接线注意极性,避免错接线引起损坏。

     (3)未正确使用I/O 点导致的常见故障

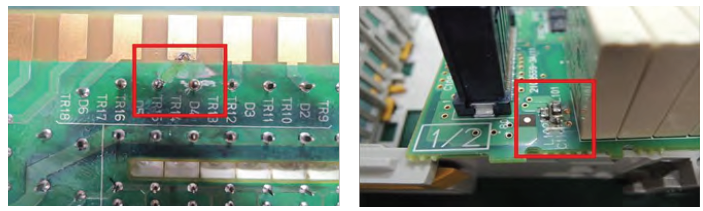

         ① 输入点电压过高,导致I/O 基板上输入回路电阻等烧毁,如下图。

         ② 输出点负载过大或短路,导致I/O 基板上输出回路晶体管烧毁,如下图。
