FZ3/4串口通信可以使用无协议或PLC LINK两种方式，设置如下。
1、无协议通信设置步骤：

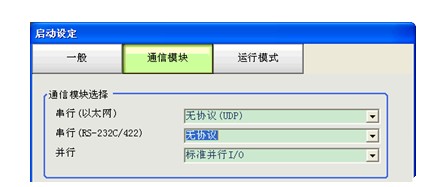

（1）进入【启动设定】—【通信模块】，将【串行（RS-232C/422）】设为【无协议】，设置完成后需要保存并重启。

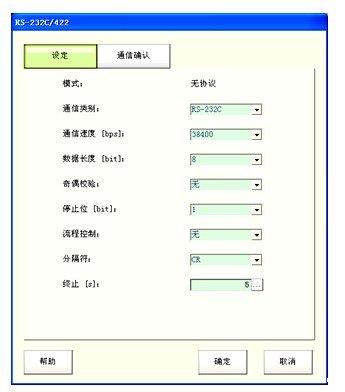

（2）进入【系统】—【通信】—【串行】—【RS-232C/422】对话框，设置通信格式。
FZ3/4默认格式为波特率38400，数据位8，停止位1，无校验，设置完成后点“确定”退出。
注意，上位机的通信格式要与FZ3/4的设置一致。见下图所示。
（3）流程中加入【串行数据输出】，设置输出格式。
（4）【试测量设定】中需要勾选【输出】选项，否则在FZ调整模式下PLC数据输出区域接受不到数据。
2、PLC LINK通信设置步骤：

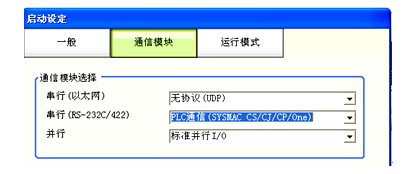

（1）进入【启动设定】—【通信模块】，将【串行（RS-232C/422）】设为【PLC通信】，设置完成后需要保存并重启。
.jpg)

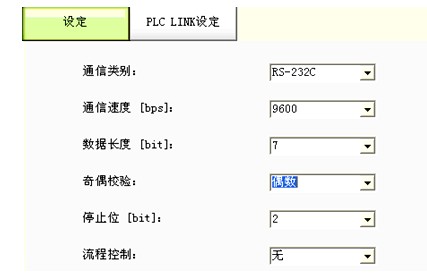

（2）进入【系统】—【通信】—【串行】—【RS-232C/422】对话框，设置通信格式。
FZ3/4默认格式为波特率9600，数据位7，停止位2，偶校验，设置完成后点“确定”退出。
注意，上位机的通信格式要与FZ3/4的设置一致。

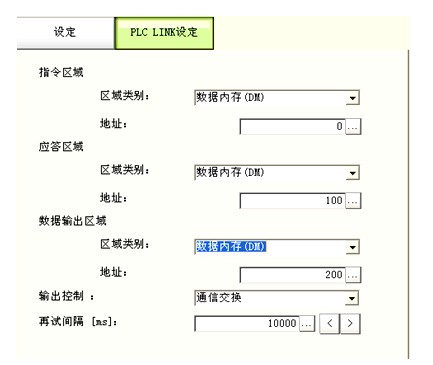

（3）设置指令区、应答区和数据输出区的内存地址，默认地址如下如所示：
（4）流程中加入【串行数据输出】，设置输出格式。
（5）【试测量设定】中需要勾选【输出】选项，否则在FZ调整模式下PLC数据输出区域接受不到数据。
