Q:F3SJ-E系列如何布线?

A:

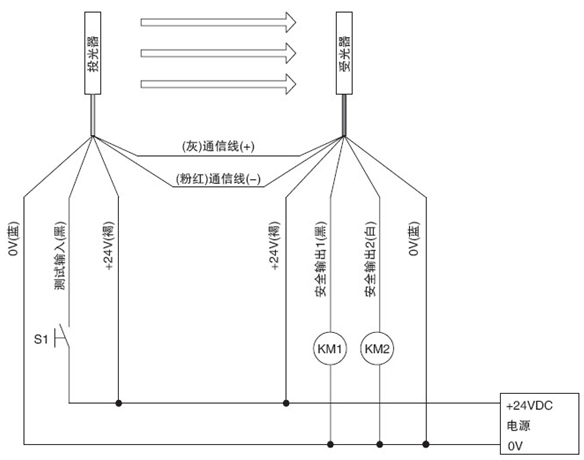

       PNP输出,使用测试输入功能,具体接线详见下图:

       S1:外部测试开关

       KM1,KM2:带有强制导向接点的安全继电器或电磁接触器

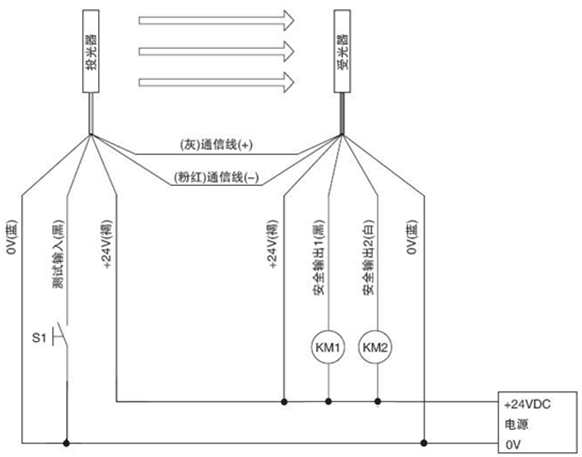

       NPN输出使用测试输入功能,具体接线详见下图:

       S1:外部测试开关

       KM1,KM2:带有强制导向接点的安全继电器或电磁接触器
