Q:F3SJ-B系列PNP输出方式如何实现单独使用时的布线?

A:

       手动复位,使用外部继电器监控功能,具体接线详见下图:

       S1:外部测试开关

       S2:复位开关

       KM1,KM2:带强制导向接点的安全继电器或者电磁接触器

       K1:负载或者PLC等(用于监控)

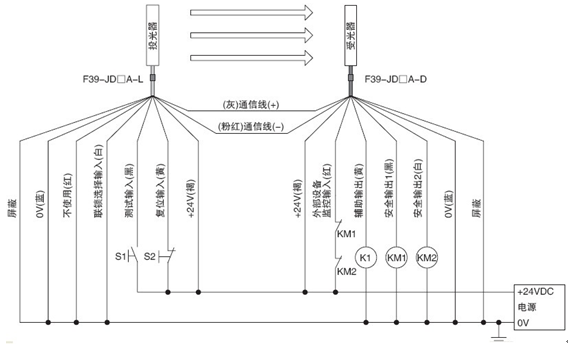

       自动复位,使用外部继电器监控功能,具体接线详见下图:

       S1:外部测试开关

       S2:复位开关

       KM1,KM2:带强制导向接点的安全继电器或者电磁接触器

       K1:负载或者PLC等(用于监控)
