A:

(1) 白色接电源正，褐色接电源负；

(2) 待机输入绿色线串开关接到电源正极，当需要这个动能时，给开关闭合信号；

(3) 区域选择输入线1~8接电源正极，选择不同个数的区域输入线，可组合为多个区域使用；

(4) 辅助输出（蓝色）、报警输出（红色/黑色）可根据自己的使用功能确认是否接；

(5) 两个安全输出线A（红色）、B（黄色）接信号接收设备；

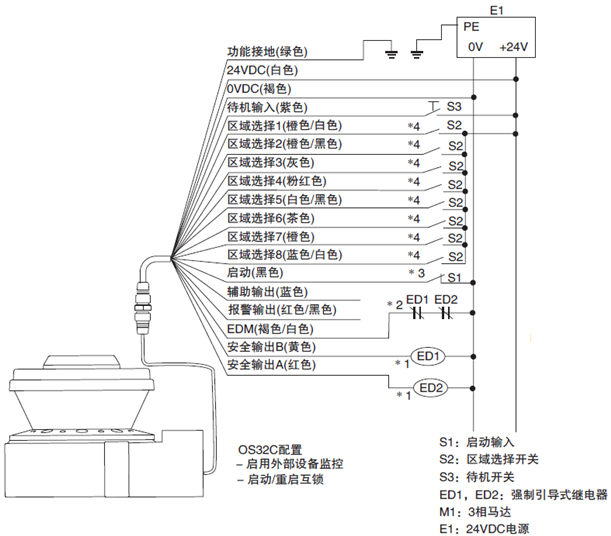

(6) EDM（褐色/白色）为外部设备监控线，可对安全输出控制设备进行控制。具体接线详见下图：
