EJ1系列的温控器配置由以下几部分组成:
1) 终端单元EDU:供电、通讯功能(A口:USB和RS-485通讯口; B口:RS-485通讯口)。
2) 基本单元TC:有2输入型和4输入型。可以用来连接加热器或者G3ZA等控制设备。
3) 通讯单元HFU:DeviceNet,无程序通讯,总线功能的时候需要配置。其中端口C RS-485/RS-232通讯口可以通过开关切换。
其中,EDU单元和TC单元必配,HFU单元选配。
在配置的时候需要注意:

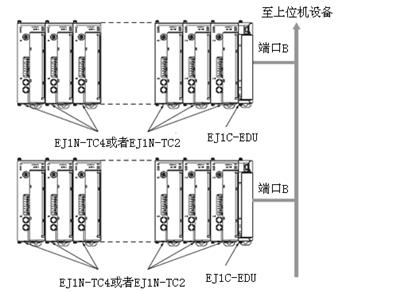

1) 不带HFU单元的时候,1个EDU单元最多可带16个TC模块,最多可以配置4组机架。见下图:
2) 带HFU单元的时候,1个EDU单元最多可连接15个TC模块,因此如果HFU要配满32个TC模块的话,另外剩余的17个TC模块需要再配置两个EDU模块,见下图:

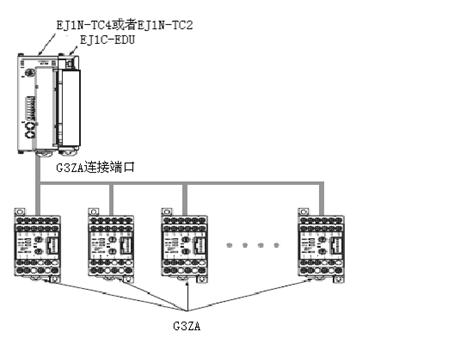

3) 接G3ZA时:1个TC上最多可以连接8个G3ZA.

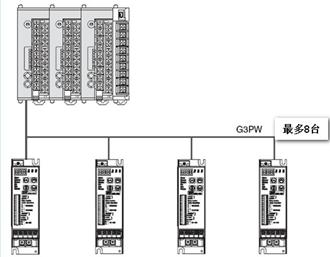

4) 接G3PW时,1个TC上最多可以连接8个G3PW
