CJ/CS1系列协议宏举例？

例：CJ1M+CJ1W-SCU41-V1的通讯模块，使用协议宏模式通过Modbus-RTU协议来读取3G3MV的0024寄存器（输出频率）数据。

3G3MV站点号设置为01，CJ1W-SCU41-V1单元号为0，串口1，

发送命令为16进制的010300240001校验码。

注：01为站点号，03为读功能码,0024为寄存器地址，0001为读取寄存器个数，校验为CRC16校验。

反馈命令为16进制的010302□□□□校验码。

注：□□□□为实际反馈的0024内的数据。

操作步骤：

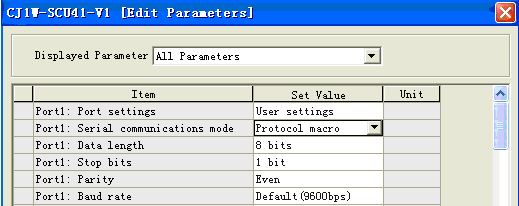

1)通过CX-Programmer软件中的IO表和单元设置来设定CJ1W-SCU41-V1参数：

串口1，端口设定选择用户设定，串口通讯模式选择Protocol Macro， 波

特率以及数据格式保证两边一致。

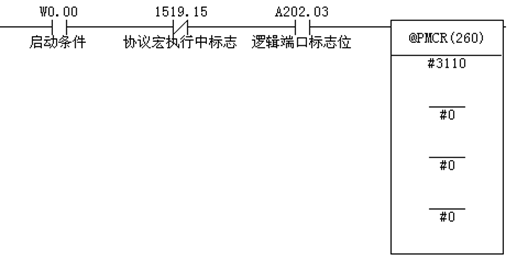

2)在CX-Programmer软件中编辑PMCR指令：

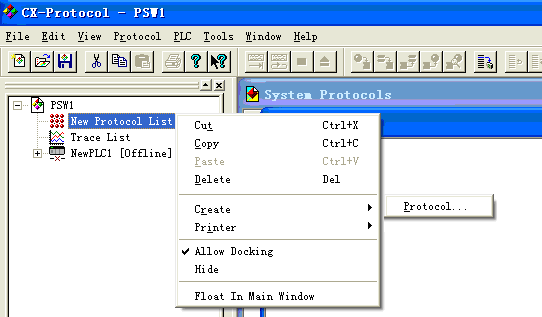

3)在CX-Protocol软件中新建工程,右键New Protocol List选择新建protocol，选择CS/CJ。

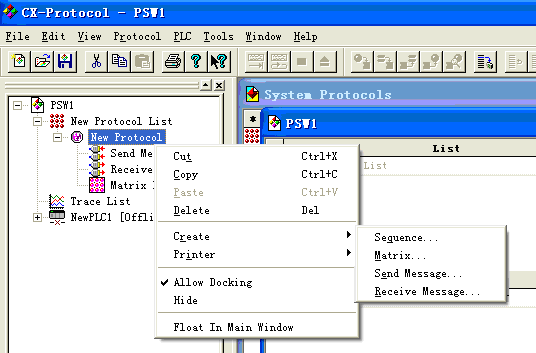

4)右键New Protocol，选择新建Sequence：

5)右键Send Message List新建Send message，编辑命令：

注：Modbus-RTU的check code需要如下设定：

6)右键Receive Message List新建Receive message，编辑命令（接收到的数据存放在DM300的通道中）

7)右键New Sequence ，新建Step：

8)与PLC在线，选择下载协议，通过编译后选择download，最后执行PMCR指令。
