现象：
一台NT5Z与MR13温控仪通信，通信方式RS485，数据格式： 数据7位，1位偶校验位，1位停止位，波特率：9600。用户在NT5Z中使用通信宏指令（输出指令：PUTCHARS）无法通过COM2口向外发送数据。
现状及处理：
1. 检查NT5Z端口设置，用户将COM2口选为OMRON CS/CJ，若COM2使用宏通信，该端口可不设定或仅设为NULL。修改后使用PUTCHARS指令发送数据，外部用串口工具可收到发送的数据。

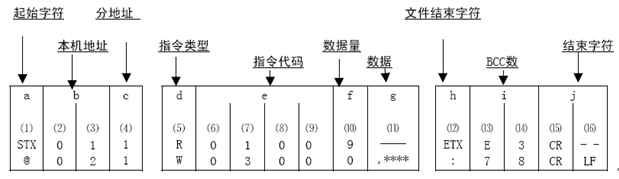

2. 根据MR13温控仪通信指令格式发送数据
.png)
如：STX 0 1 1 R 0 1 0 0 9 ETX E 3 CR LF（切换1号节点的MR13温控仪的通信方式）

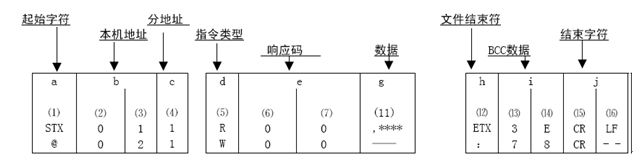

并根据仪表响应格式，在NT5Z中使用GETCHARS指令接收温控仪的响应数据
.png)
当上述写指令传诵并返回正常响应码时，MR13控制板上的COM LED 变亮，工作模式变为通讯模式，通信成功。

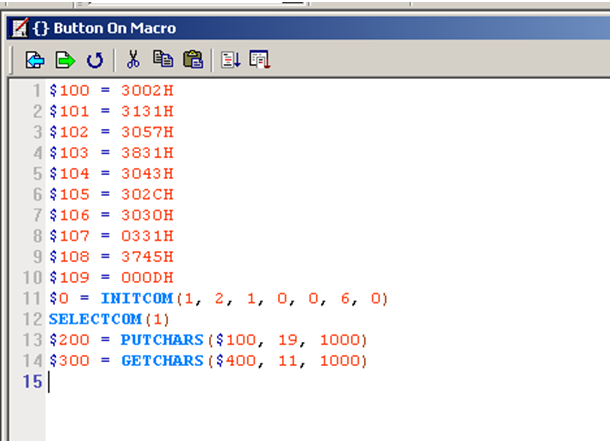

NT5Z中宏指令见下图
.png)
