NT631C与AB公司SLC500系列503CPU通过Deicenet网络通信

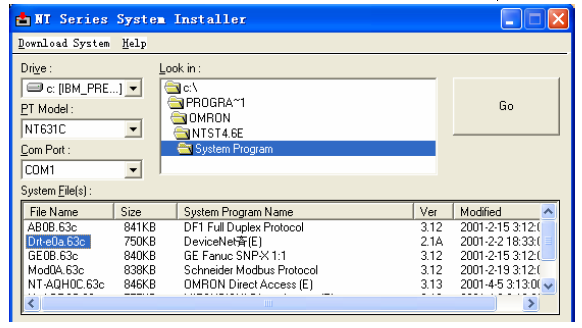

        1. 使用 NTST4.2E 以上版本触摸屏重新安装支持支持devicenet 网络的系统程序。



        2．安装NT-DRT21 通信卡，连接通信电缆
        3．触摸屏设置
        1）装了NT-DRT21 通信卡后，NT631C 和PLC 通信是通过Devicenet 网络。这时NT631C 的串口只支持A 口连接条码阅读器，如果使用可在Maintenance Mode——Memory Switch——PT memory switch 中设置
         2）Devicenet memory Switch 设定：
        Maintenance Mode——Memory Switch——Devicenet setting switchComm. Speed: 125bps/250bps/500bpsSelf node No: 网络节点号不能重复Strobe on time: default 30ms
Out area head: default 0000
Out area size: default 32CH (Unit->pt)
In area head: default 0032
In area size: default 32CH (Unit<-pt)
        4．对Devicenet 网络进行配置

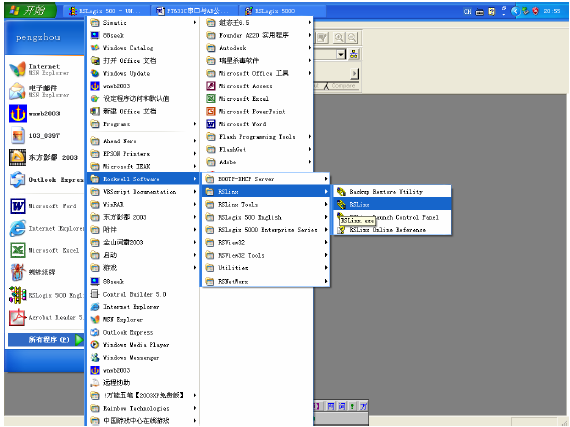

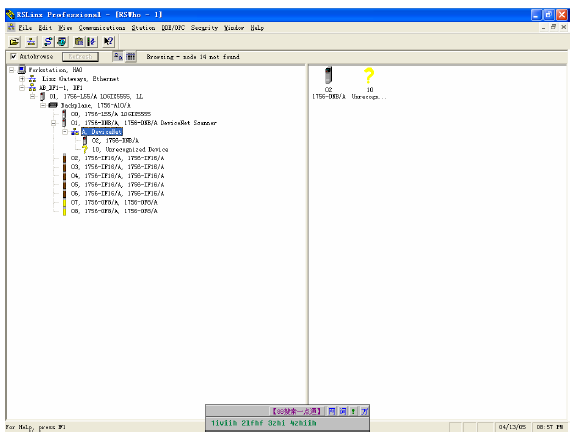

       1） 首先使用 RSLINX 软件扫描Deicenet 网络中的设备


        注意：在 RSLINX 软件中请不要装EDS 文件，同时CPU 要在运行的模式，否则RSLINX 是扫描不到OMRON 的设备。当扫描到连接的OMRON 的设备时，会显示问号，但是是正常的。

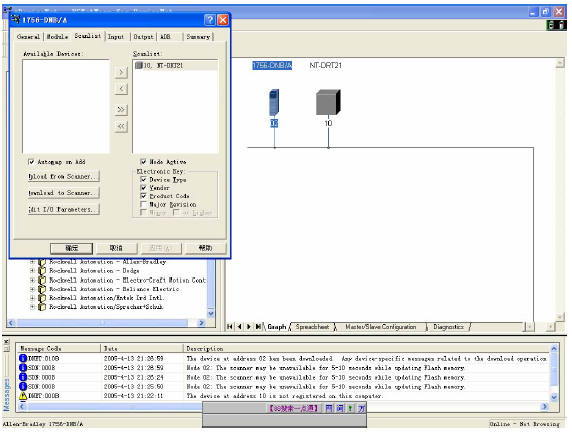

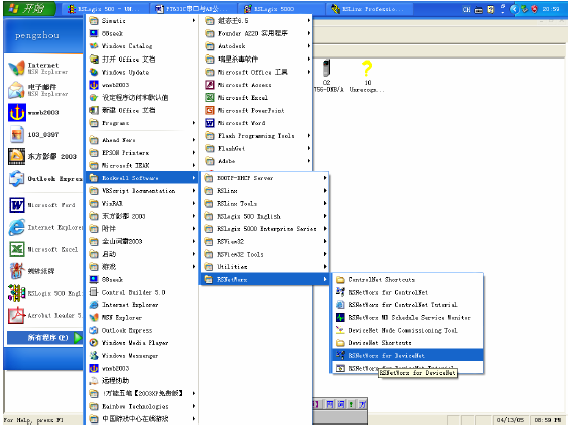

        2） 使用 RSNetworx for deicenet 软件对主站进行配置

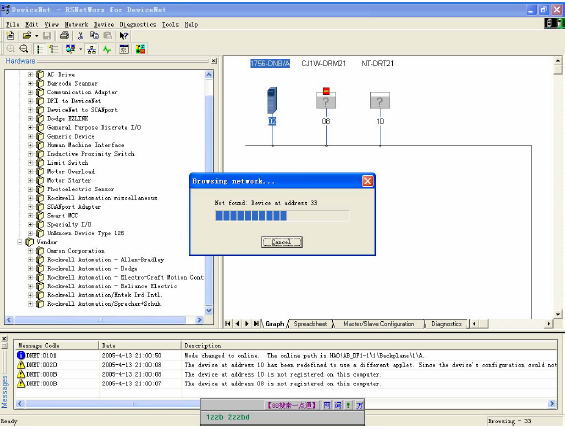

        Rsnetworx 中扫描上各个主站和从站。先对主站进行配置从站，然后将CPU 打到编程的模式下载主站中的配置。


        1） 因为在对主站配置从站时 CPU 打到了编程的模式，那么RSLINX 软件中就自动断线了，所以要重新将CPU 打到运行模式，再在RSLINX 软件中扫描网络中的节点（必须保证RSLINX 软件连线，并能扫描到节点，否则不能正常通信）

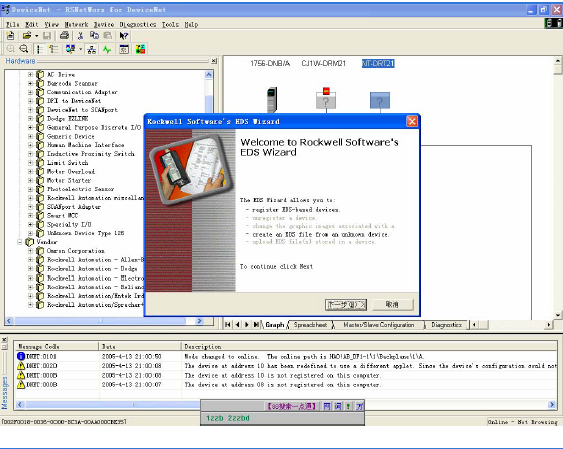

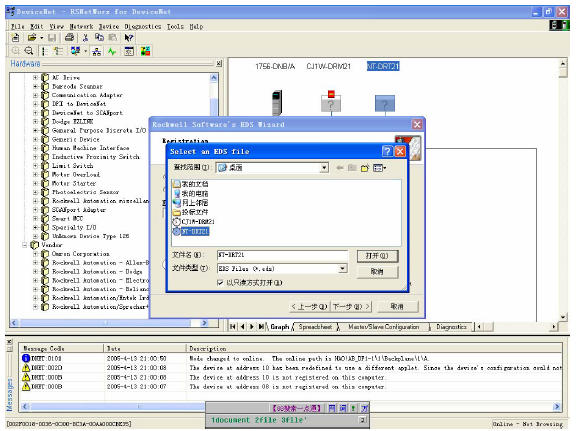

        2） RSNETWORX 中，再次扫描网络节点，同时安装NT631C 的EDS 文件。


        安装完 EDS 文件后即可正常通信了。

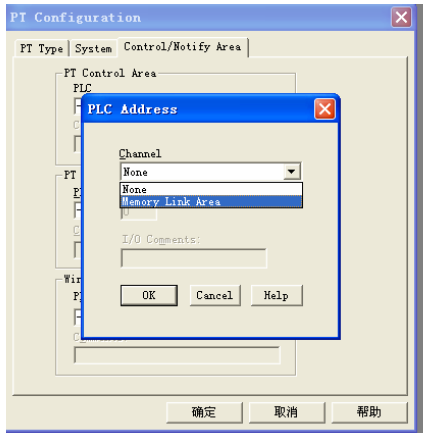

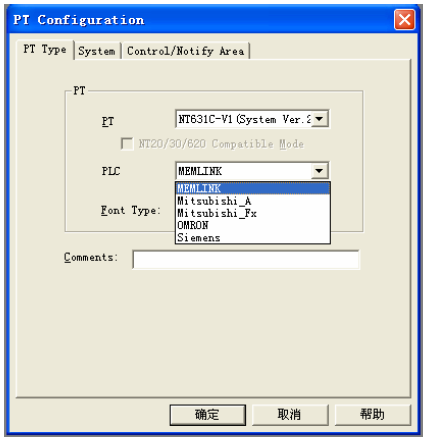

        5．使用NTST 软件制作画面并下载到NT631C 即可正常使用。PLC 型号和状态控制区和通知区都选择Memory Link
