目的：通过CP1H的高数计数功能读取编码器的A和B相的脉冲输出。
步骤：
1．CP1H的设置： PLC在线后，在设置中的内置输入设置中，选择要用的高数计数器，并选择计数模式，复位方式和输入设置，在PLC处于编程模式下，传送到PLC。

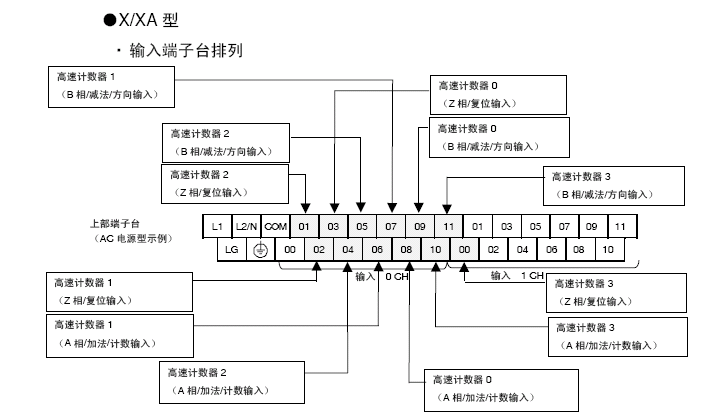

2．接线：接线图请参照下图：
.png)
.png)

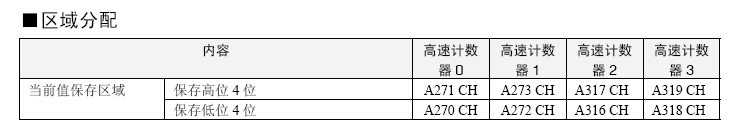

3．结果的查看：PLC在线时，通过监视相应的内存区（下图所示）可查看计数结果。
.png)

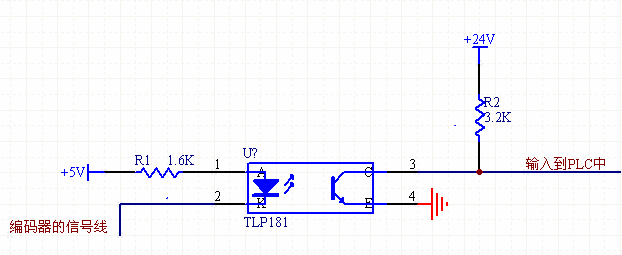

4．注意事项：贵公司的产品为0-5V的输出，必须将信号放大到24V后才能连接到CP1H进行高数计数。
.png)
其中：5V、 24V和光电编码器供电的地线要共地。
另：如有其他需要，请参考CP1H的参考手册。
