Q:3G3MV如何将通讯修改的RAM写入EEPROM?

A:

实验设备:3G3MV+MOXA 串口模块


实验目的:将 3G3MV 将通讯修改的 RAM 写入 EEPROM


步骤:


1.不采用写入 EEPROM


①写 010B 寄存器中最大频率参数


 命令 01 10 01 0B 00 01 02 02 00 B6 8B


②读取 010B 寄存器数据


 命令 01 03 01 0B 00 01 F4 34


反馈 01 03 02 02 00 B9 24


③断电上电,读取 010B 寄存器数据


 命令 01 03 01 0B 00 01 F4 34


反馈 01 03 02 01 F4 B8 53


结论:断电,数据恢复


2.采用写入  EEPROM


①写 010B 寄存器中最大频率参数


 命令 01 10 01 0B 00 01 02 02 00 B6 8B


②读取 010B 寄存器数据


 命令 01 03 01 0B 00 01 F4 34


反馈 01 03 02 02 00 B8 53


③写入 EEPROM


 命令 01 10 09 00 00 01 02 00 00 3F 50(赋值固定(0000))


④断电上电,读取 010B 寄存器数据


 命令 01 03 01 0B 00 01 F4 34


反馈 01 03 02 02 00 B9 24


结论:断电,数据生效


注:

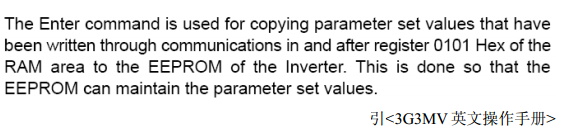

只能将 0101 寄存器以后的 RAM 数据保存到 EEPROM
