CJ1M无协议调试报告

       调试设备：CJ1M-CPU22 一台；CPM2A-20CDR  二台；研华 RS232 转 RS422 适配器（型号是：ATC-101）三台

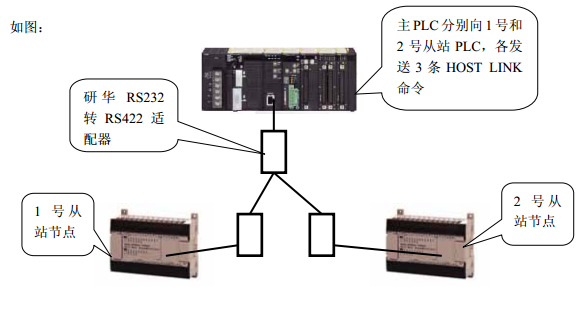

       通讯要求：CJ1M 使用无协议方式向 2 台 CPM2A 发送 HOST LINK 命令，同时将反馈信息存储在 PLC 内的 WR 区。用户已编好通讯程序，但出现接受数据跳变的现象。要求修改用户的程序，用于消除接受数据跳变的现象。



       分析：



       用户原通讯程序如下

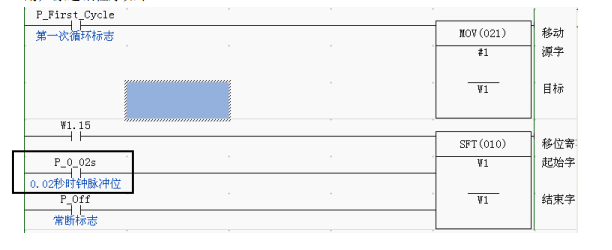

       首先改用户使用移位指令，将 WR1 的内部 16 个位进行轮流置 ON,将轮询的时间设为 0.02s，以此控制6条TXD和RXD指令。使主站CJ1M轮流向2个从站CPM2A发送读或写的HOST  LINK 命令。

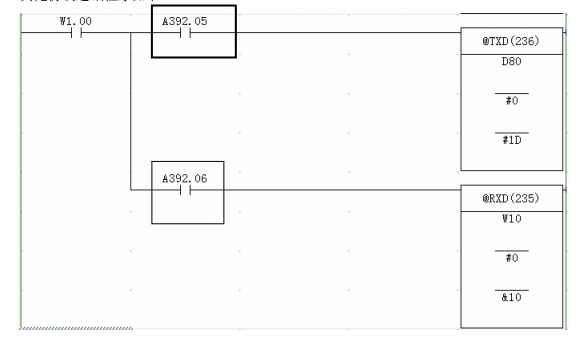

       其无协议通讯程序如下





        共 6 组与之类似的发送和接受命令
       该用户程序内还包括其它的通讯格式转换程序。
       经分析后发现，用户程序的跳变的原因，可能有 2 个：
       1．如上面梯形图所示，在 6 条 TXD 和 RXD 轮流发送时所使用的触发位的时间间隔是 0.02S，速度太快，所以导致 RXD 接受到的是前一条 TXD 所发出命令的响应。故将发送脉冲的频率降为 0.1S 脉冲。


       2．首先，分析一下 AR39205 和 AR39206 这 2 个标志位的作用。AR39205 的作用：该标志位在 PLC 上电时自动为 ON，也就是在 PLC 的 RS232C 端口在无协议方式下，不发送数据时 ON。一旦 PLC 的 RS232 口开始发送数据，则 AR39205 从 ON变为 OFF，TXD 指令开始执行。在 PLC 的 RS232 口发送完数据时，AR39205 由 OFF 重新变为 ON。


       AR39206 的作用：该标志位在 PLC 上电时自动为 OFF，外部数据发送到 PLC 的串口缓冲区内，根据用户在无协议方式下的设定条件，来变为 ON。在本试验中，用户在无协议方式下设定为：结束码：0D。也就是，当 PLC 的串口缓冲区收到 0D 这个结束码时，AR39206 由OFF 变为 ON。当 RXD 指令执行时，将缓冲区的内容写入 PLC 的接受区，此时 AR39206重新由 ON 变为 OFF。

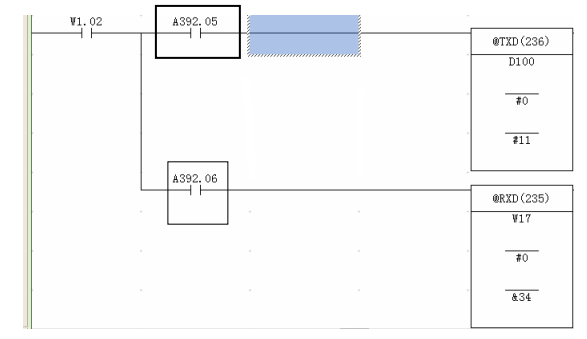

       3．根据下面程序，可用时序的方法加以分析




         （1）．W1.00 变为 ON 是 20ms，而 TXD 发送一次数据的时间可能只有几个 ms，因此 AR39205在这段时间内发生了好几次跳变，则 TXD 指令执行了好几次，发送了好几次数据，对应的反馈数据也接受了好几次，造成 RXD 指令接受了多次的反馈数据。


         （2）．从 W1.00 为 OFF 到 W1.02 为 ON 的瞬间，此时 AR39206 还为 ON,因此下一个 RXD接受到了前一个 TXD 发送后反馈回来的数据，而在下一个扫描周期，RXD 收到了与之对应的 TXD 的反馈数据。2 组数据交替，因此产生数据跳变。

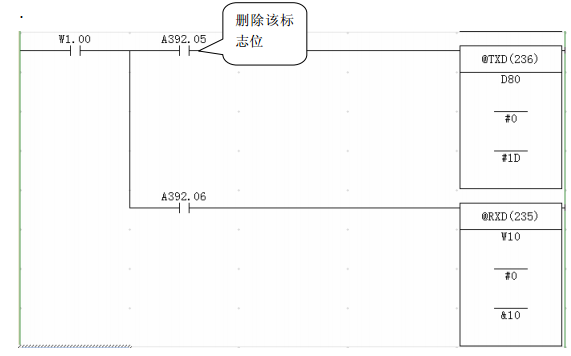

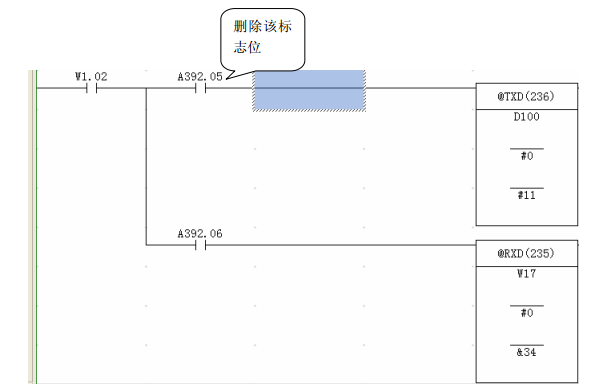

       4．用户在程序中发送 TXD 指令时，前面加了标志位 AR39205。而 AR39205 的作用是一旦TXD 发送完以后，就自动由 OFF 变为 ON.则在启动位为 ON 的 20ms 以内，TXD 指令实际上已发送了多次，导致下一个启动位的 RXD 指令接受到的是前一个 TXD 多次发送的值，所以出现数据跳变。因此将程序中所有的 TXD 前所串的 AR39205 标志位都删除。


       调试结果：将用户程序修改后，传人 PLC 中，通讯一切正常。RXD 接受到的 2 个节点的反馈数据没有跳变，可实现 PLC 间的正常通讯。
