组态软件Ifix通过驱动OMS与Omron PLC的连接
系统组成：硬件CS1D－CPU65P ＋以太网单元CS1W－ETN21（单元号1，节点2，网络号3），软件：Ifix Ver3.0 ＋OMS7.11＋Finsgateway2003
1． Finsgateway2003 ETN_Unit服务的启动与设置

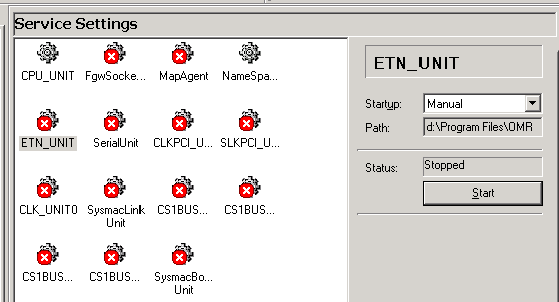

下图点start启动服务

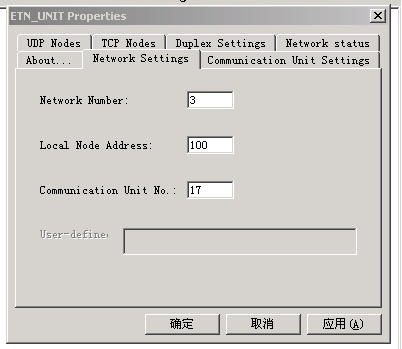

下图将网络号写成与ETN单元相同的网络号 本例为3， 点确认
2． OMS的设置

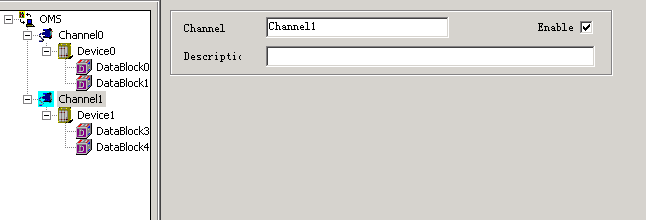

新建通道并enable如下图

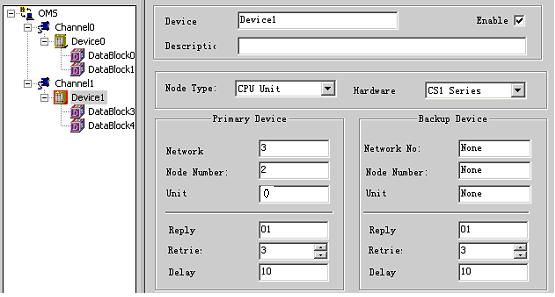

新建设备并enable如下图network、node number与PLC etn单元的相同，unit的设定为0，指CPU单元。

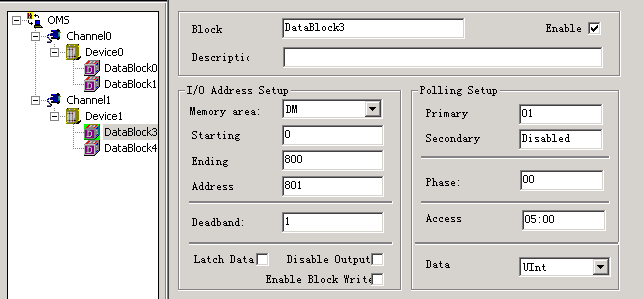

新建datablock并enable 如果该数据块中的部分数据要能读能写 disable output enable block write都不能选中

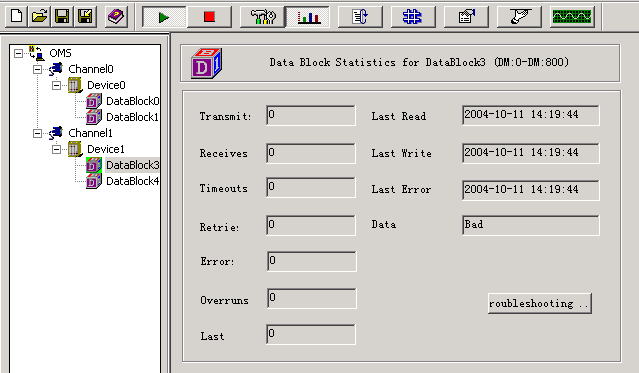

保存并启动数据通讯并监视数据通讯如下图（正常情况下transmit、receives都不断增长）

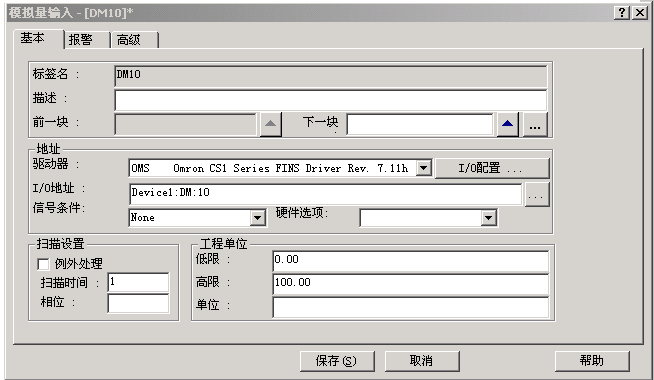

3． 数据库的建立AI、DI即可满足通常状态下数据的读写字的格式如下
.png)

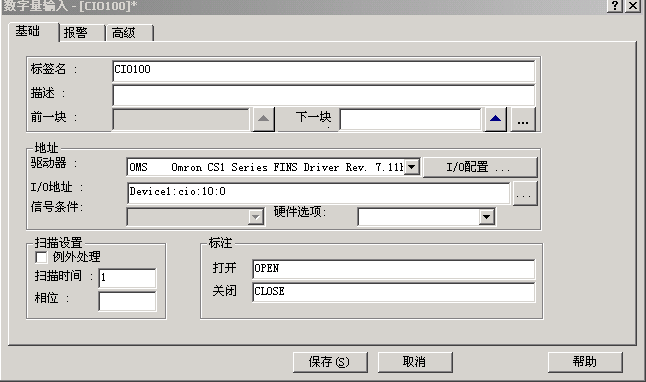

位的格式如下
.png)

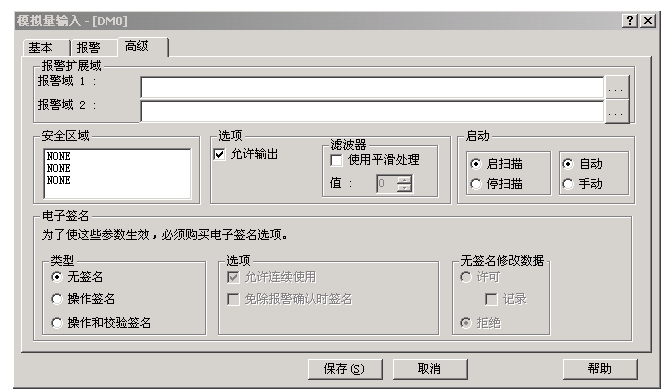

如果要使数据能写 选中 允许输出 如下
.png)
正常情况下当前值应有显示而不是问号（本例中未建立连接 显示为问号）
4． 数据连接画面的建立

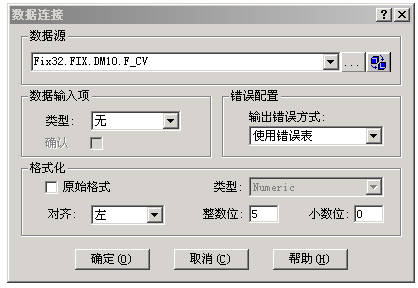

在画面菜单栏点 插入 －数据连接 设置如下 F_CV是指数值格式的当前值

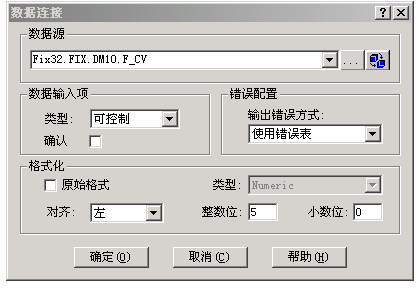

如果要能写在 数据输入项 类型 选中 可控制 如下
5． 运行
在菜单 工作台 中选 切换至运行 即可实现数据能读能写
