版本号大于××61S的为新版本(注：××为日期，6为月份，1为2001年，S为上海)
.png)
注: ‘n’为CPM1A-MAD02-CH的第一个输出通道
应用举例
PLC配置为“CPM2A-60CDR”+“CPM1A-20EDR”+“CPM1A-MAD02-CH”
其中“CPM1A-20EDR”为第一个扩展单元;“ CPM1A-MAD02-CH” 为第二个扩展单元，其使用量程为：
输入：二路0～10V，一路1～5V，
输出：一路－10V～＋10V

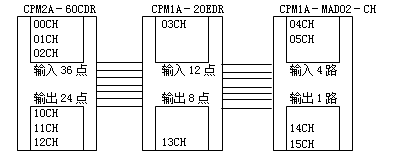

通道分配如下：
**标注为新版本的模块增加的通道,旧版本不占用该通道。
假设“CPM1A-MAD02-CH”输入第一、第二路为0～10V，第三路为1～5V，第四路不用的关闭。查输入/输出范围设置表，设置值为＃C33A，设置字 旧版本:14CH/ 新版本:15CH

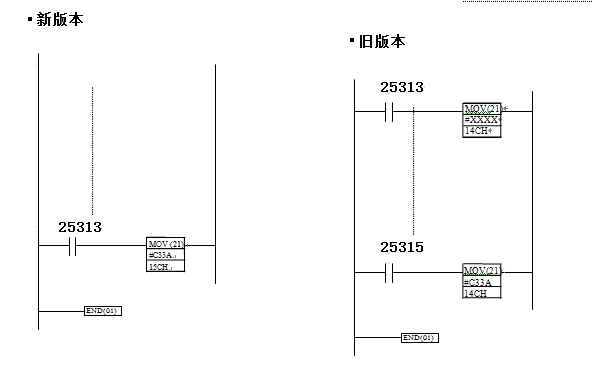

梯形图如下：
