一、变频器多段数运行
1:N004设置为1允许频率指令1 N024有效
N050中设置S1多功能输入为多段速指令1
N051中设置S2多功能输入为多段速指令2
N024设置频率指令1为30.30HZ
N025设置频率指令2为50.71HZ
N026设置频率指令3为33.00HZ
N027设置频率指令4为81.00HZ
V/F曲线中设置:
N011中最大输出频率为120.00HZ
N016中最小输出频率为1.00HZ

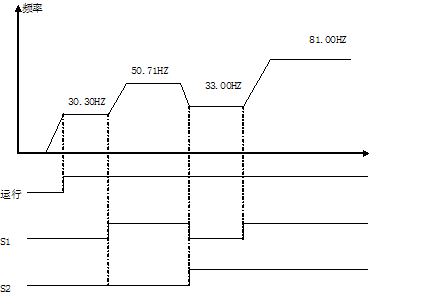

频率指令 |
多段速指令1(S1) |
多段速指令2(S2) |
频率指令1 (30.30HZ) |
OFF |
OFF |
频率指令2 (50.71HZ) |
ON |
OFF |
频率指令3 (33.00HZ) |
OFF |
ON |
频率指令4 (81.00HZ) |
ON |
ON |
