屋顶盒灌装机上的振动抑制方案

利用振动抑制技术，优化液体
动态稳定性，提高生产效率

  • 食品·药品·化妆品
  • 加工
  • FA自动化设备
  • 运动/驱动

设备概况

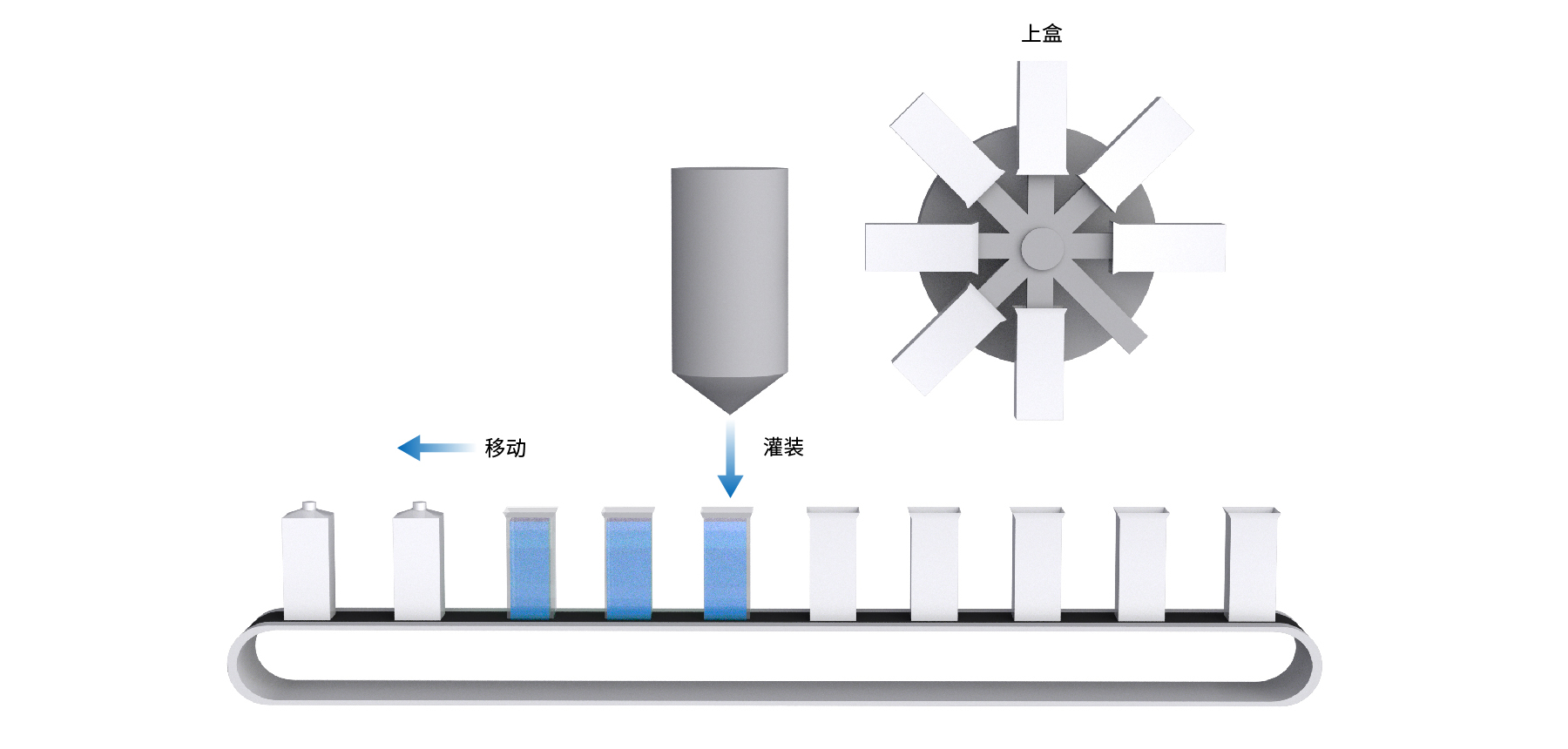

屋顶盒灌装机的主要工艺动作包括：上盒、移动、提升、灌装、封口等，完成对于非碳酸饮料的灌装包装。其中最核心的两个工艺动作是灌装和移动，这两个动作决定了整体屋顶盒灌装机的生产效率。

课题

1. 高速移动下如何实现振幅抑制≤10mm？

2. 间歇高速移动下，如何抑制移动残余振动？

解决方案

1. 利用输入整形器原理，在振动周期叠加二次激励，用来抵消剩余所有残余振动。

2. 根据开口容器宽度，液体实际高度，规划定位过程中速度、加速度曲线，通过调整反向作用力的时间点，在最短的时间内进行残余振动抑制。

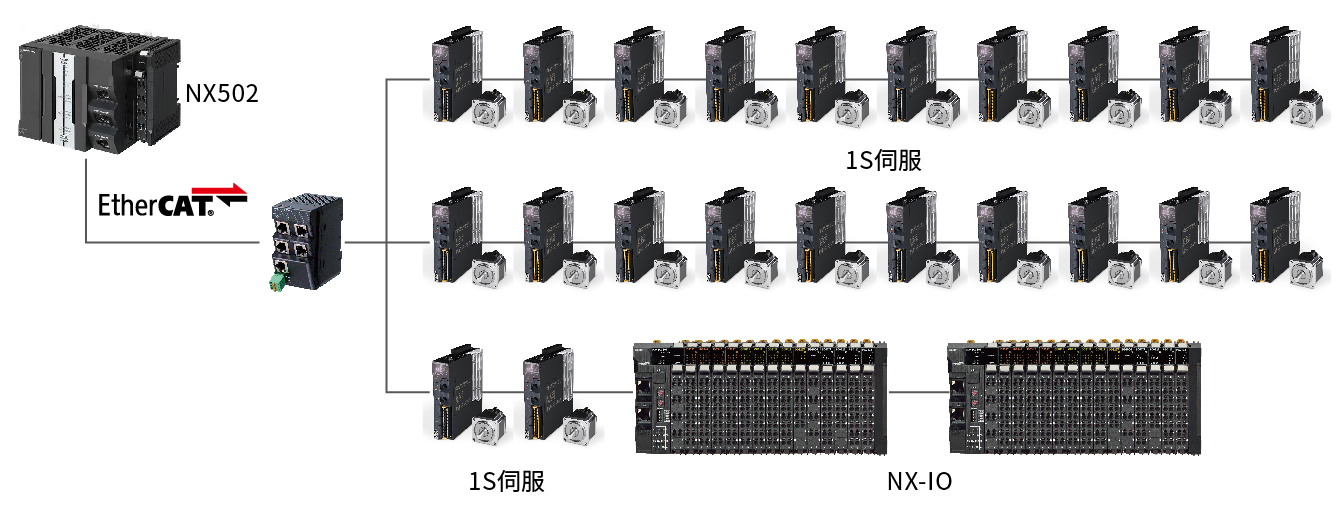

系统配置

实现价值

1. 开口容器高速移动过程中，无液体飞溅。

2. 开口容器移动节拍0.37s。

【经营层】

■ 协同客户开展灌装设备减振技术攻关，优化液体动态稳定性控制方案，推动关键指标达到行业先进水平。

【业务层】

■ 协同客户开展设备性能优化实践，支持市场响应能力建设，服务客户可持续发展需求。

【现场层】

■ 实现移动过程中液体晃动幅≤10mm，消除移动停止后的所有残余液体晃动。
