安全产品在动力电池卷绕机上的应用

构建卷绕机生产安全基线，
探索效率优化空间

  • 二次电池
  • 加工
  • FA自动化设备
  • 安全产品

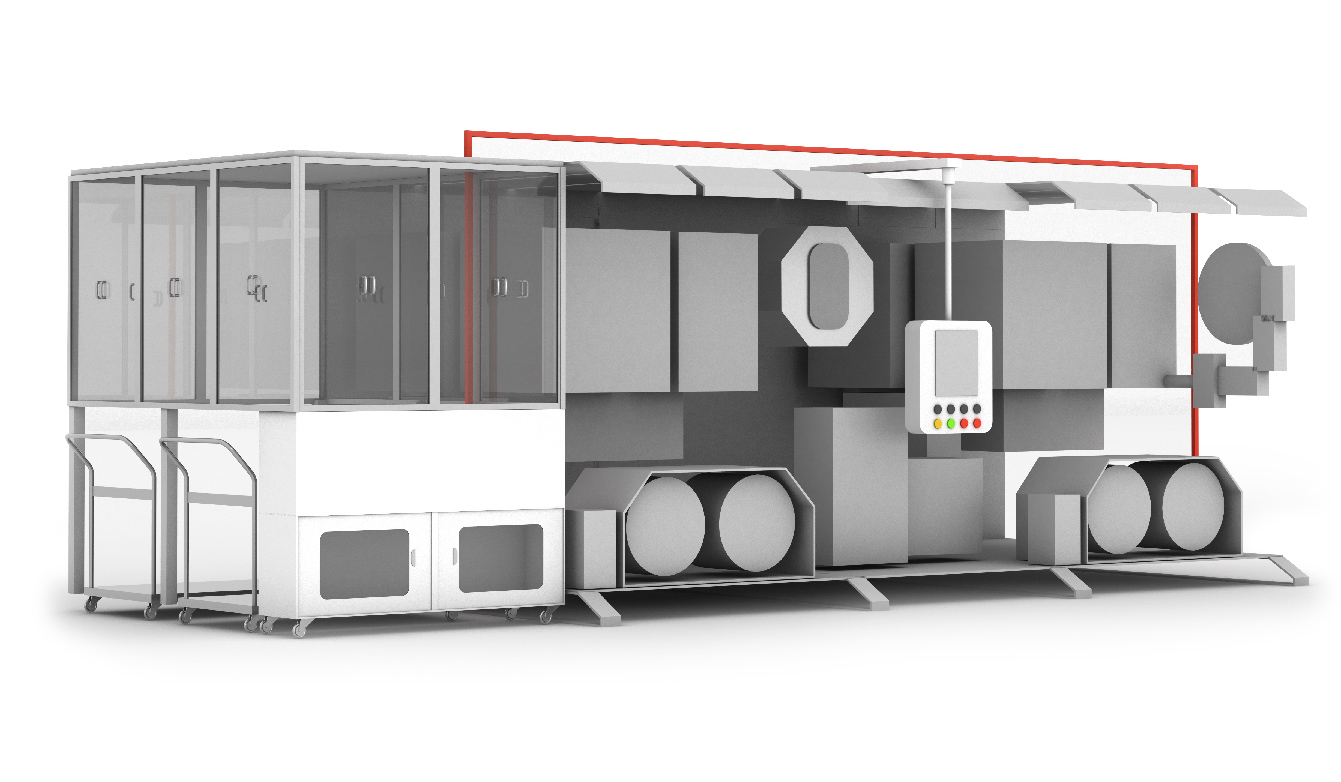

设备概况

卷绕机主要应用于结构规则的方形和圆柱动力/储能电池的卷绕，兼容多极耳卷绕和全极耳卷绕。出海设备对生产效率和安全的要求更高，需要缩短设备调试、换料时间来提高效率，同时符合国际安全标准和SLS安全限速功能。

课题

1. 为提高生产效率，需要缩短换料和设备调试时间。

2. 为满足国际安全标准，需要确保安全方案的实施。

解决方案

1. 与第三方安全伺服通过接线方式组件安全网络，加入启动手柄和切换开关实现不停机换料功能。

2. 安全限速实施方案：

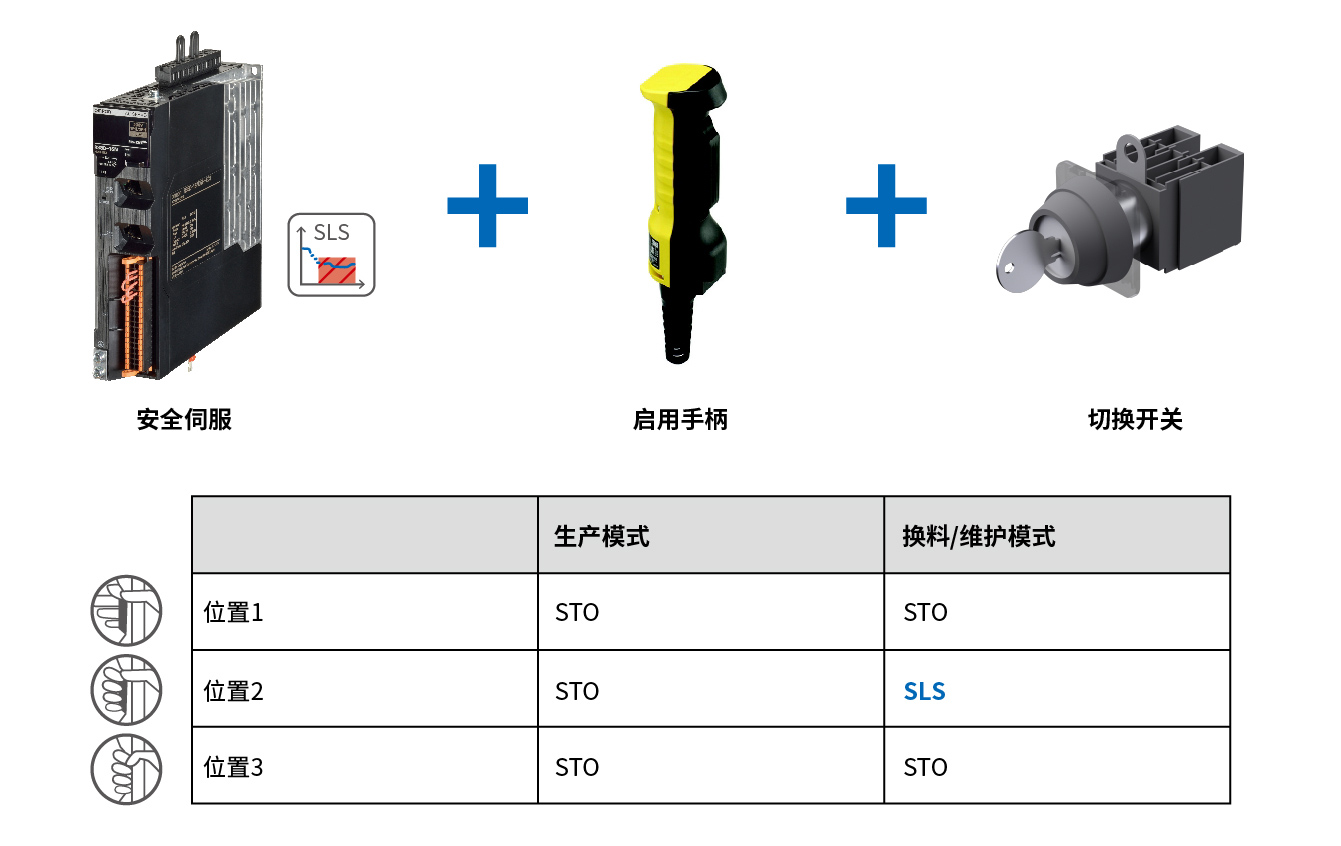

在安全伺服基础上，加入启动手柄和切换开关。通过这种配置实现了权限管理，保证了低速运行下的人员安全。

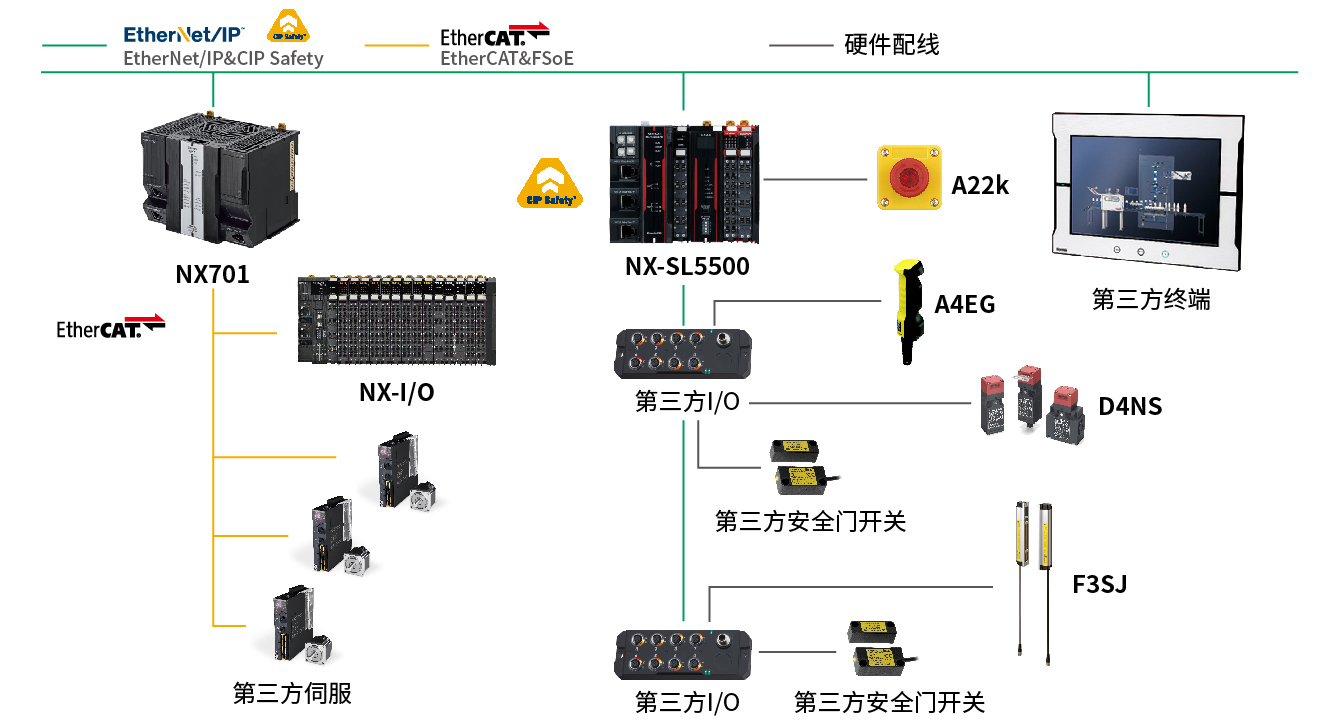

系统配置

实现价值

1. 输出模块节省90%。

2. 输入模块节省50%。

3. 工作效率≥5.5ppm（极片长度≥10m）。

4. 卷绕整齐度 ±0.2mm，首极耳边距误差±0.5mm。

5. 卷绕线速度≥3m/s。

6. 达到PLd安全防护等级。

【经营层】

■ 在保障安全等级的前提下，协同推进生产成本模型重构，服务制造效益可持续目标。

【业务层】

■ 基于手柄与切换开关的联控设计，实现卷绕机安全限速模式切换，优化换料工序操作路径，同步增强限速工况下的安全防护机制。

【现场层】

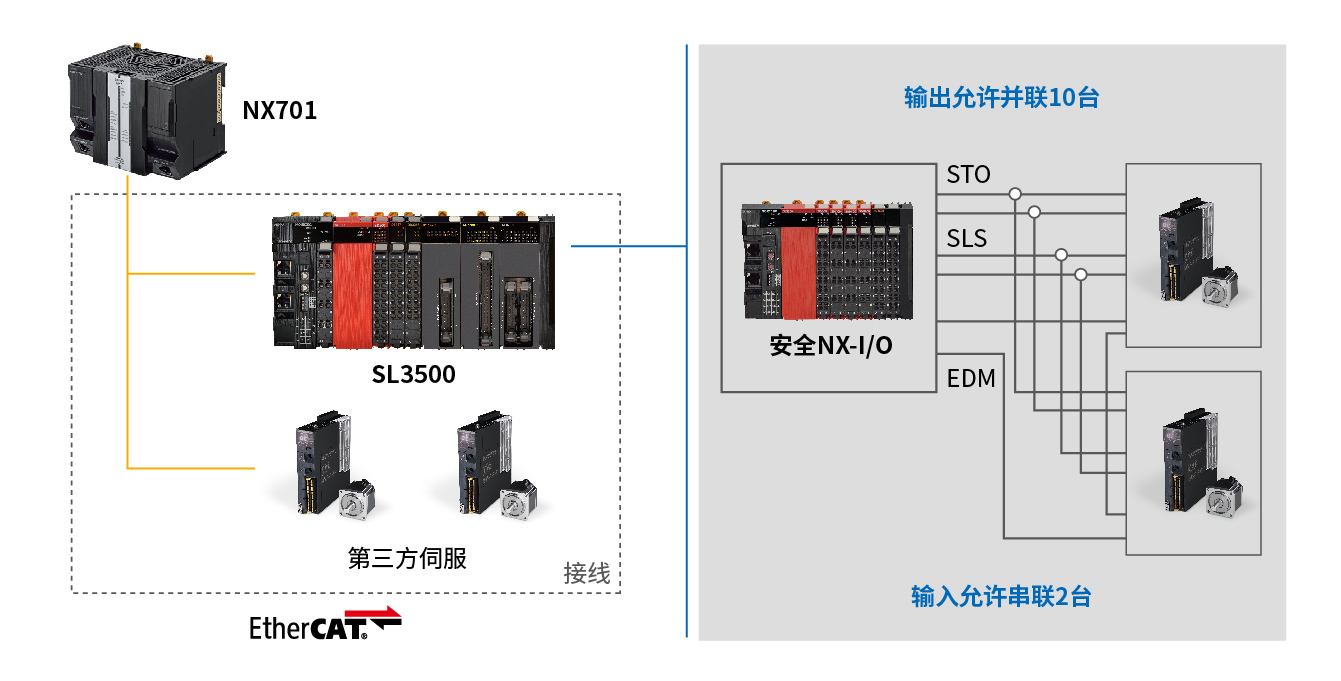

■ 通过与第三方安全伺服输出并联、输入串联的方式，减少安全I/O点数，满足安全等级要求。
