PCB上下料设备中PCB板的到位检测方案

利用光电传感器,检测输送过
程中PCB板的到位情况

  • 电子
  • 检查
  • 传感器

应用介绍

【行业】电子

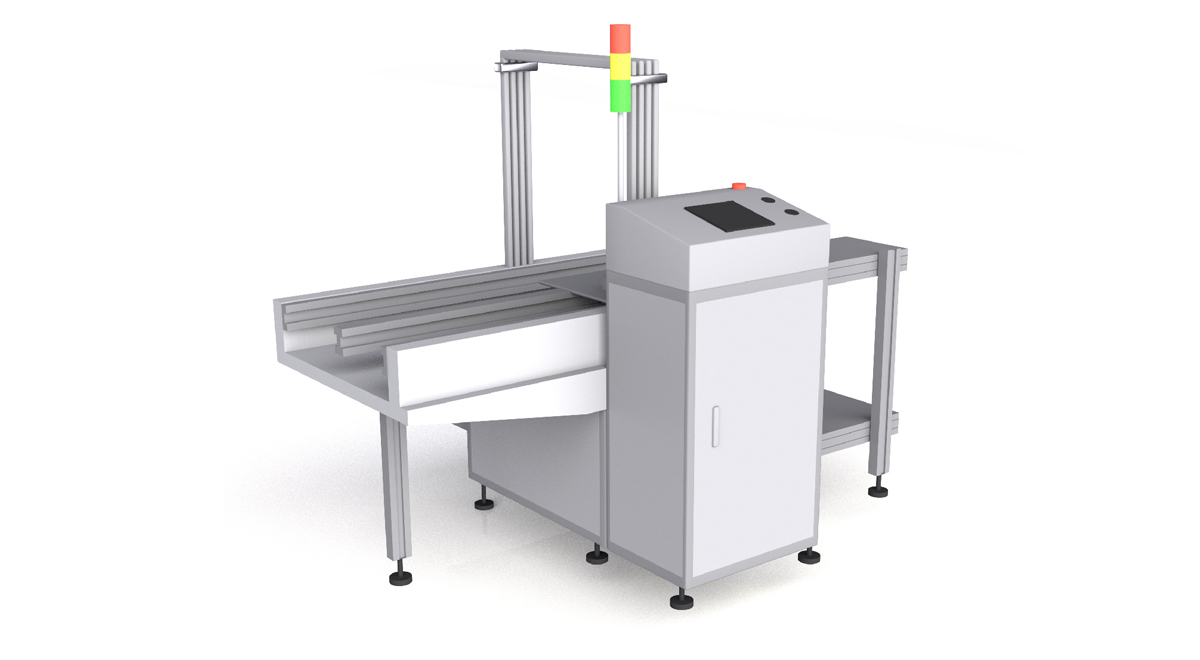

【设备】SMT配套上下料

应用场景

输送、缓存过程中的PCB板有无、到位检测。

解决课题

1、PCB板孔洞多、透光率高,普通漫反射检测极其不稳定,容易导致误判、漏检。

2、PCB板有深蓝、深绿、浅绿等多种颜色,且表面光泽度差异较大,普通漫反射回光率低,信号易衰减。

价值提案

核心产品:光电传感器 E3ZG-LS61L-P20

价值点1.

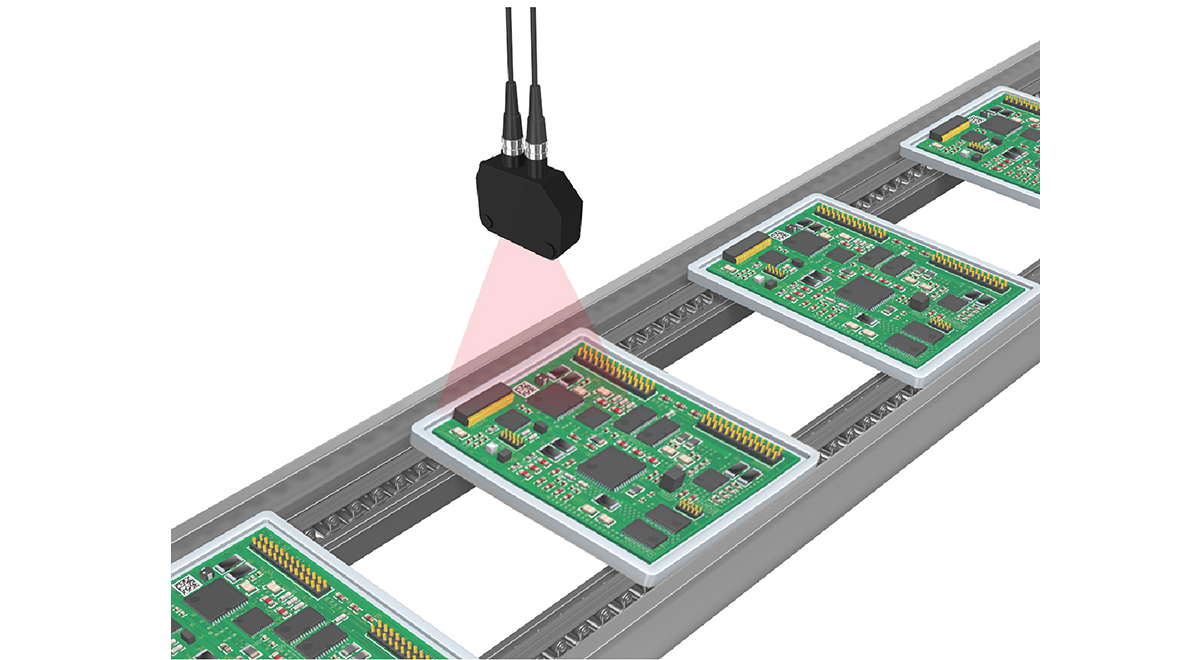

E3ZG-LS61L-P20为线性光斑传感器,在检测距离200mm的情况下光班宽度为30mm,能有效覆盖PCB表面。即使部分位置孔洞透光,也能保证大部分检测光照射到被测面,避免误判、漏检等情况的发生。

价值点2.

E3ZG-LS61L-P20拥有优秀的背景抑制功能,对于各类形状,各类颜色的PCB板,均能做到同等距离的有效检测。
