模切机的极耳宽度检测方案

利用光纤传感器,快速检测模
切机的极耳宽度

  • EV
  • 检查
  • 传感器

应用介绍

【行业】EV

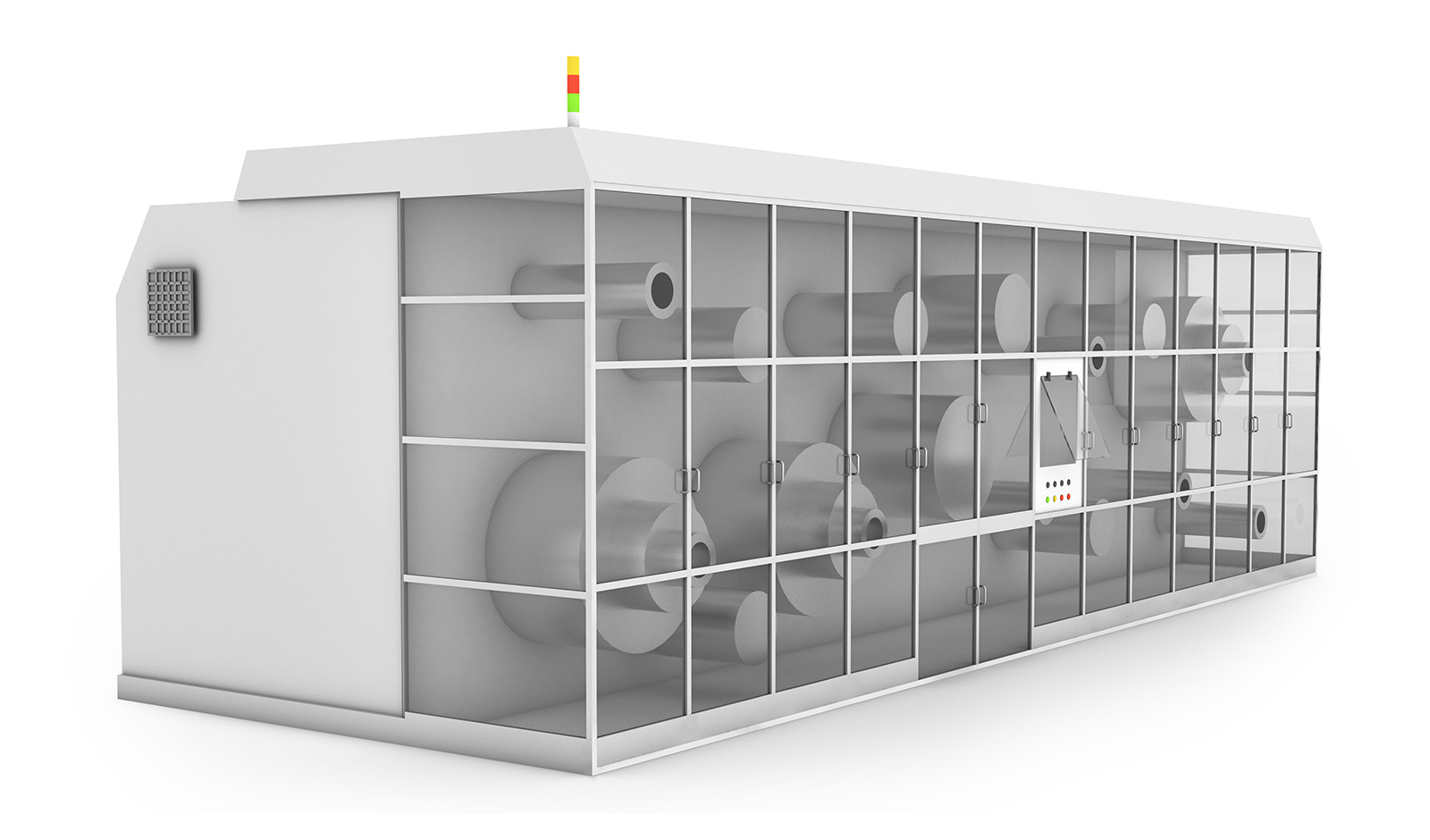

【设备】模切机

应用场景

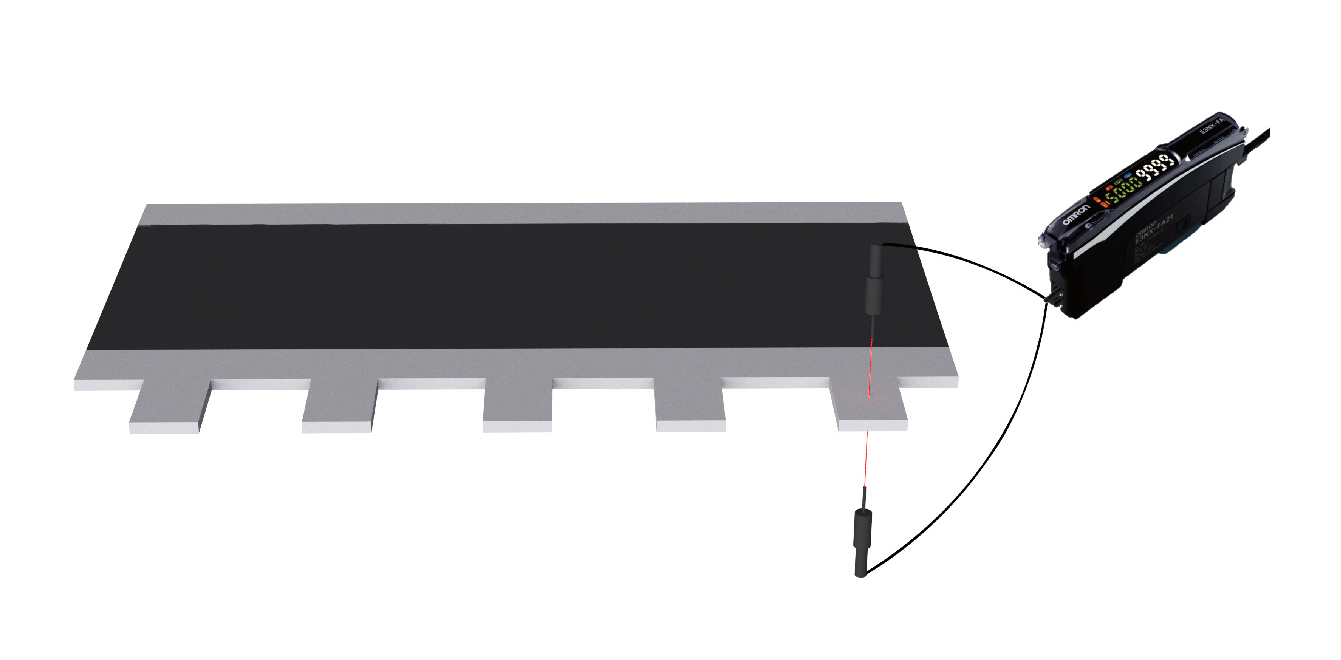

极耳宽度的检测。

解决课题

1、使用视觉检测极耳的成本压力较大,需要部署更简易、性价比更高的方案。

2、因生产中对电芯极耳尺寸精度的要求提高,检测重复精度需要得到保证。

3、锂电池电芯制造环节中,严禁出现铜、锌等元素,防止化成成型后出现短路甚至爆炸的情况。

4、检测中需要高速响应时间触发伺服锁存,避免因检测延迟导致的极耳宽度计算不准确。

价值提案

核心产品:光纤传感器 E3NX-FA光纤单元 E32-T□-S5

价值点1.

光纤传感器相较视觉检测成本更低,配备的套筒型光纤头也可安装在狭小的空间内,量产时的部署安装更为容易。

价值点2.

E3NX-FA光轴直径最小0.1mm dia.,重复精度高达2μm(最佳设置状态和灵敏度时的代表值),能够保证极耳宽度的准确性。

价值点3.

检测头E32-T□-S5为SUS303,满足电芯制造工艺中禁铜、锌的要求,规避了电池化成成型后可能发生短路爆炸的风险。

价值点4.

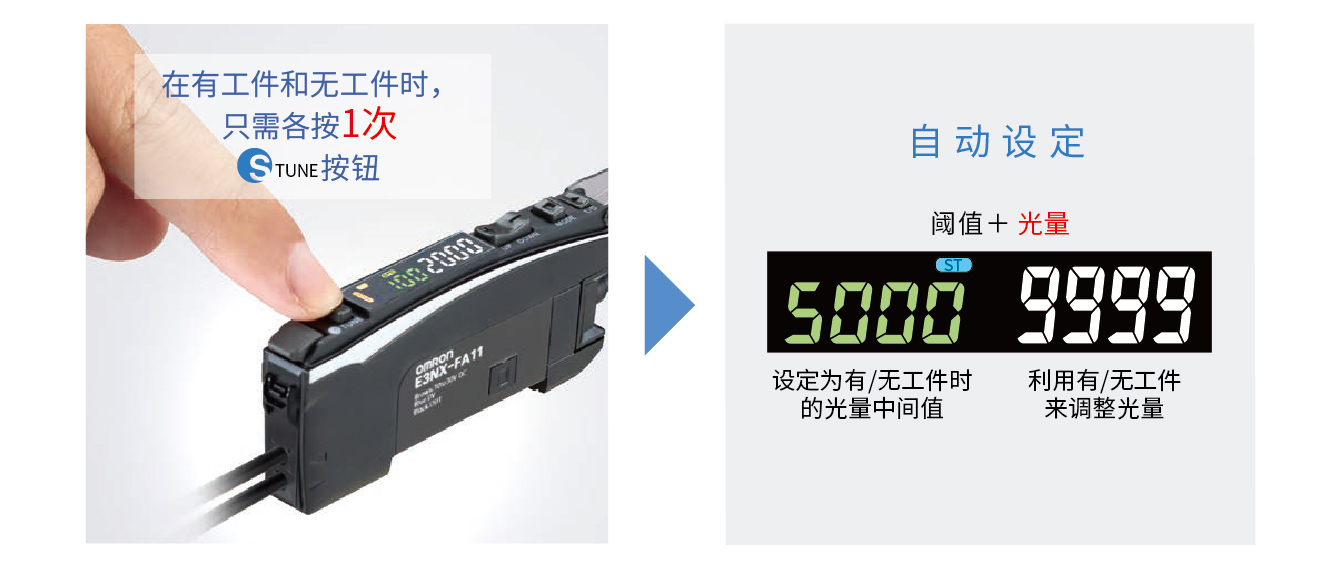

高速响应时间,SHS模式最大30μs的响应时间,确保伺服锁存位置的准确性。同时备有S-TUNE智能调谐设定,两键自动设定光量和阈值,减小对射光纤安装的同心度误差。
