（单位：mm）
工业自动化
LY
大功率继电器
可用于大功率开关的小型通用继电器
- 特点
- 种类
- 额定值 / 性能
- 外形尺寸
- 样本 / 手册・说明书 /CAD /软件
信息更新: 2022年12月27日
焊接端子

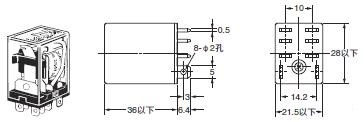

LY1
LY1N
LY1-D
LY1N-D2
| LY2
LY2Z LY2N LY2ZN |
|
LY2-D
LY2Z-D LY2N-D2 LY2ZN-D2 |
LY3
LY3N
LY3-D
LY3N-D2
LY4
LY4N
LY4-D
LY4N-D2
LY2-CR
LY2Z-CR
LY2N-CR
LY2ZN-CR
印刷电路板用端子
LY1-0、LY3-0
LY2-0、LY4-0
外壳上部安装型
LY1F
LY2F
LY3F
LY4F
连接插座
PTF-08-PU（-L）
安装孔加工尺寸
PTF08A
PTF08A-E（手指保护结构）
安装孔加工尺寸
PTF11A
安装孔加工尺寸
PTF-14-PU-L
安装孔加工尺寸
PTF14A
PTF14A-E（手指保护结构）
安装孔加工尺寸
注：PTF-08-PU、PTF-08-PU-L、PTF08A、PTF08A-E、PT08 与LY1 继电器组合使用时，请分别将端子No. ① - ②间、③ - ④间、⑤ - ⑥间短路。（以10A以上使用时）
PT08
PT08QN
安装孔及印刷电路板加工尺寸
PT08-0
安装孔及印刷电路板加工尺寸
PT11
PT11QN
安装孔及印刷电路板加工尺寸
PT11-0
安装孔及印刷电路板加工尺寸
PT14
PT14QN
安装孔及印刷电路板加工尺寸
PT14-0
安装孔及印刷电路板加工尺寸
注：请使用板厚1 ～2mm的插座安装面板。
固定支架
PYC-A1
约0.54g（1 个）
1 套（2 个）
PYC-P
约1.4g
PYC-S
约1.8g
Y92H-3
约0.7g（1 个）
1 套（2 个）
PYC-1
约6g
插座安装板（t ＝ 1.6）
并列安装多个背面插座时使用。
PYP-1
PYP-18
PYP-36
PTP-1-3
PTP-12
PTP-1
PTP-10
