P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

共用插座

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

备有多种表面连接型和背面连接型的方形插座和圆形插座

PYF08A,PYF14A系列部分产品预定于2021年3月底订货截止。PYF08A,PYF14A系列零件预定于2020年9月底订货截止。P2RF-E系列部分产品预定于2021年3月底订货截止。PYC系列部分产品预定于2023年3月底订货截止。PY(F)系列部分产品、PT(F)系列部分产品、PF系列部分产品、PL15Q、P7TF-05-TU预定于2023年3月底订货截止。

方形插座

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 1
P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 2

注:1.□-E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
  2. 拆下继电器时,在拉动插座杆的同时,用手指按住杆对侧的继电器外壳部分,边晃动边予以拔下。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。

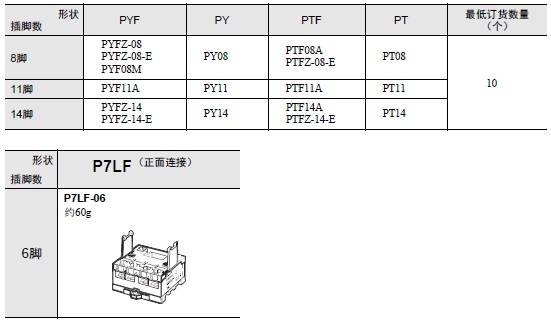

按最低发货数量订购

订购下列型号时,请按最低订货数量进行订购。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 4
P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 5

注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 7

*注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
*1. 请使用1号螺丝刀紧固本产品的螺钉。
*2. 非耐助焊剂结构。建议采用手工焊接。

按最低发货数量订购

订购下列型号时,请按最低订货数量进行订购。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 9

圆形插座

形状 PF(正面连接) P2CF(正面连接) PFA(正面连接) P3G(正面连接)
插脚数
8脚 PF083A
约34g
811_lu_7_1
P2CF-08
约55g
811_lu_7_6
8PFA
约57g
811_lu_7_10
P3G-08
约40g
811_lu_7_14
注:与端子盖(Y92A-48G)
组合使用,可实现指触保护。
PF083A-E*
811_lu_7_2
P2CF-08-E
811_lu_7_7
8PFA1
约66g
811_lu_7_11
PF085A
约40g
811_lu_7_3
――
11脚 PF113A
约47g
811_lu_7_4
P2CF-11
约70g
811_lu_7_8
11PFA
约74g
811_lu_7_12
3GA-11
约47g
811_lu_7_15
注:与端子盖(Y92A-48G)
组合使用,可实现指触保护。
PF113A-E*
811_lu_7_5
P2CF-11-E
811_lu_7_9
――
14脚 ―― ―― 14PFA
约104g
811_lu_7_13
――
20脚 ―― ―― ―― ――

形状 PL(背面连接)
插脚数 焊接端子 研磨端子 印刷电路板用端子
8脚 PL08
约14g
811_lu_7_16
PL08-Q
约15g
811_lu_7_20
PLE08-0
约10.6g
811_lu_7_22
11脚 PL11
约15g
811_lu_7_17
PL11-Q
约18.5g
811_lu_7_21
PLE11-0
约10.8g
811_lu_7_23
14脚 PL15
约28g
811_lu_7_18
―― ――
20脚 PL20
约17g
811_lu_7_19
―― ――

注. -E型为指触保护结构。不能使用圆形端子。请使用Y形端子等。
* 请使用1号螺丝刀紧固本产品的螺钉。

按最低发货数量订购

订购下列型号时,请按最低订货数量进行订购。
表中未刊载的型号的最低订货数量为1个。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 13

端子盖

型号 Y92A-48G
形状 811_lu_9_1

注:共用插座标准认证机型的详情,请参见“标准认证机型一览表”。

固定支架

(单位:mm)

方形插座用

PKC
1套(2个)
811_lu_10_2
PTC-1
811_lu_10_3
PYC-A1
约0.54g
1套(2个)
811_lu_10_4
PYC-A2
1套(2个)
811_lu_10_5
PYC-E1
1套(2个)
811_lu_10_17
PYC-P
约1.4g
811_lu_10_6
PYC-P2
约1.2g
811_lu_10_7
PYC-S
约1.8g
811_lu_10_8
PYC-1
约6g
811_lu_10_9
PYC
约0.2g
811_lu_10_13
Y92H-1
1套(2个)
811_lu_10_14
Y92H-3
1套(2个)
811_lu_10_15
Y92H-4
811_lu_10_16
―—

圆形插座用

PFC-A1
约2.2g
1套(2个)
811_lu_11_1
PFC-A6
约2.4g
1套(2个)
811_lu_11_2
PFC-A7
约3.0g
1套(2个)
811_lu_11_3
PLC
约2.4g
1套(2个)
811_lu_11_4
PLC-1
约2.6g
1套(2个)
811_lu_11_5
PLC-7
约3.0g
1套(2个)
811_lu_11_6
PLC-8
约6.4g
1套(2个)
811_lu_11_7
PLC-10
约2.0g
1套(2个)
811_lu_11_8
PLC-12
约5.4g
1套(2个)
811_lu_11_9

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 21

固定支架适用机型

方形插座用

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 23

注. 插座型号的□内为08、11、14。
* MY2I使用固定支架时,无法使用PYFZ-08。
使用PYFZ-14。

圆形插座用

插座 PF083A
PF113A
PL08(-Q)
PL11(-Q)
PLE08-0
PLE11-0
P2CF-11
适用机型
61F-03B、-04B PFC-A1 PLC PLC-10 ――
61F-GP-N、
-GPN-BT
61F-GP-N8
61F-APN2
PFC-N8 PHC-5
MK2P系列
MK2KP
MK3P□(-US)
PFC-A1 PLC
MK3ZP
MK3LP
PLC-1
MYA-NA1、-NB1
MYA-LA1、-LB1
MYA-NA2、-NB2
MYA-LA2、-LB2
PFC-A6 PLC-7 ―― ――
MYA-LA12、-LB12 PFC-A7 PLC-8 ―― ――
APR-S PFC-A6 PLC-7 ―― ――
APR-S380/-S440 ―― ―― ―― Y92H-1
LG2 PFC-A7 PLC-8 ―― ――
K6EL ―― Y92H-1 ―― ――

注1. 8PFA(1)、11PFA、14PFA为挂钩支承方式。
    2. PL15、PL20、PF202及上表的适用机型中未刊载的机型为面板加工安装。
    3. H3M、H2A适用机型均附带PF085A的固定支架。H2C适用机型为选装件(另售)。

P2RFZ-□(-E)用短接棒

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 27

注1. 请在确认适用插座型号、形状和外形尺寸后进行选择。
    2. 请在同一插座内或不同插座间进行交叉配线。
    3. 请在下段使用短接棒。
        如果在上段使用短接棒,请向上(参见下图)进行配线。
        由于与插座发生干扰,短接棒可能未正确配线,导致接触不良。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 28

* 一套(订购数量)包含10根短接棒和20个绝缘盖帽

P2DN短接棒用绝缘盖帽

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 29

注. 使用剪断的短接棒时盖帽作为绝缘使用。
* 一套(订购数量)包含100个绝缘盖帽

P2RFZ-□用端子盖

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 30

注1. 选择时,请与插座P2RFZ-05、P2RFZ-08组合使用。
    2. 如果短接棒(选装件)安装在上段(参见下图),由于与端子盖发生干扰,不能使用

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 31

* 订购时,请按最低订货数量10套的倍数订购。

端子盖安装时的外形尺寸

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 32

PYFZ用短接棒

同一插座内的跨接

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 34

*1 型号的□内为包层颜色的指定符号。B(黑)、Y(黄)

相邻插座间的跨接

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 35

*1. 型号的□内为包层颜色的指定符号。B(黑)、S(蓝)、R(红)

PYFZ-□用端子盖

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 36

注. 选择时,请与插座PYFZ-08、PYFZ-14组合使用。
* 订购时,请按最低订货数量10套的倍数订购。

端子盖安装时的外形尺寸

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 种类 37
