VHV5-F

自动对焦多功能读码器

VHV5-F

高速读取移动物体 稳定读取模糊代码 适用于各种生产线

1. 读码器

代表机型

红色光源型

外观 像素数 视野 X模式 型号
3946_lu_1 230万像素 标准 VHV5-F000M023M-SRX
230万像素 窄角 VHV5-F000N023M-SRX
230万像素 长焦 VHV5-F000L023M-SRX
500万像素 标准 VHV5-F000M050M-SRX
500万像素 窄角 VHV5-F000N050M-SRX
500万像素 长焦 VHV5-F000L050M-SRX

白色光源型

外观 像素数 视野 X模式 型号
3946_lu_2 230万像素 标准 VHV5-F000M023M-SWX
230万像素 窄角 VHV5-F000N023M-SWX
230万像素 长焦 VHV5-F000L023M-SWX
500万像素 标准 VHV5-F000M050M-SWX
500万像素 窄角 VHV5-F000N050M-SWX
500万像素 长焦 VHV5-F000L050M-SWX

注1. 不附带电缆及安装支架。
     2. I/O电缆和接口设备,可采用与MicroHAWK V430-F系列或V440-F系列相同的产品。
     3. X模式适用于所有标签,包括印刷质量等级较低的代码和DPM。

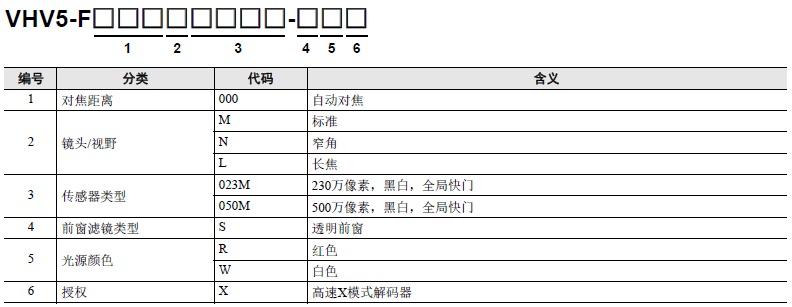

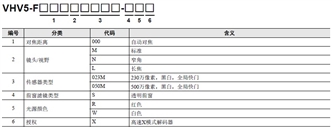

读码器的型号结构

请参考下表,根据型号确定产品的规格。

VHV5-F 种类 6

2. 安装配件

外观 安装示意图 类别 部件编号
3946_lu_5_1 3946_lu_5_4 相机底座 (旋转角度调整用) VHV5-AM0
3946_lu_5_2 3946_lu_5_5 相机底座
(支持多种螺纹规格、带散热功能)
VHV5-AM1
3946_lu_5_3 3946_lu_5_6 相机底座
(支持APG标准、上下左右角度调整用)
VHV5-AM2

3. 前窗配件

外观 类别 部件编号
3946_lu_6_1 更换用前盖 (适用于标准镜头型号) VHV5-AF0
3946_lu_6_2 更换用前盖
(适用于窄角、长焦镜头型号)
VHV5-AF1
3946_lu_6_3 扩散板 (密封型) VHV5-AF2
3946_lu_6_4 偏振片 (密封型) VHV5-AF3
3946_lu_6_5 半偏振片 (密封型) VHV5-AF4

4. 电缆

外观 类别 长度/规格 部件编号
3946_lu_7_2 以太网电缆 *
(X-Code,RJ45,高柔性)
2m FHV-VNB2 2M
3m FHV-VNB2 3M
5m FHV-VNB2 5M
10m FHV-VNB2 10M
20m FHV-VNB2 20M
3946_lu_7_3 以太网电缆
(X-Code,RJ45,高柔性,直角型)
2m FHV-VNLB2 2M
3m FHV-VNLB2 3M
5m FHV-VNLB2 5M
10m FHV-VNLB2 10M
20m FHV-VNLB2 20M
3946_lu_7_4 • I/O (跨线) 电缆 (高柔性)
• 直型连接器
3m V430-W8-3M
5m V430-W8-5M
10m V430-W8-10M
3946_lu_7_5 • I/O (跨线) 电缆 (高柔性)
• 朝下直角连接器
3m V430-W8LD-3M
3946_lu_7_6 • I/O (跨线) 电缆 (高柔性)
• 朝上直角连接器
3m V430-W8LU-3M
3946_lu_7_7 RS-232C电缆 直型连接器型 1m V430-WR-1M
3m V430-WR-3M
3946_lu_7_9 用于连接欧姆龙可编程
控制器 (CS/CJ/NJ)
RS-232C电缆
2m V430-WPLC-2M
3946_lu_9_5 • RS-232C-I/O (M12)
   双绞电缆 (高柔性)
• 直型连接器
2.7m V430-WQR-3M
5m V430-WQR-5M
3946_lu_9_6 • 键盘楔 - I/O (M12)
   双绞电缆 (高柔性)
• 直型连接器
3m V430-WQK-3M

* 如需更长的以太网电缆,可使用相机专用电缆FJ-VSG 40M。

5. 电源

外观 类别 部件编号
3946_lu_8_1 电源,AC100~240V,DC+24V M12接口 12引脚插座
(带TypeB/E适用电缆)
97-000012-01
3946_lu_8_2 单端口PoE供电器,30W,
符合IEEE 802.3at标准,带2个RJ45连接器,AC90~264V *
(建议在独立PC上使用)
* 不含电源线。
请另行准备C13电源线。
98-9000311-01
