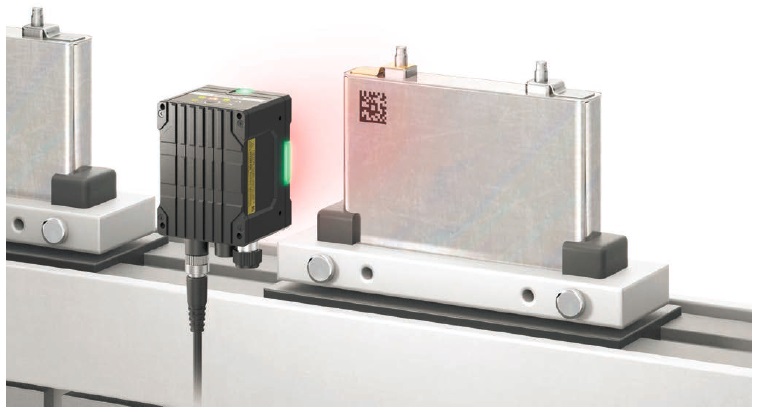

VHV5-F

自动对焦多功能读码器

VHV5-F

VHV5-F自动对焦多功能读码器结合WebLink用户界面,可提供强大的读码性能和焕然一新的用户体验,用户均可借此在工厂车间内轻松部署苛刻的读码应用

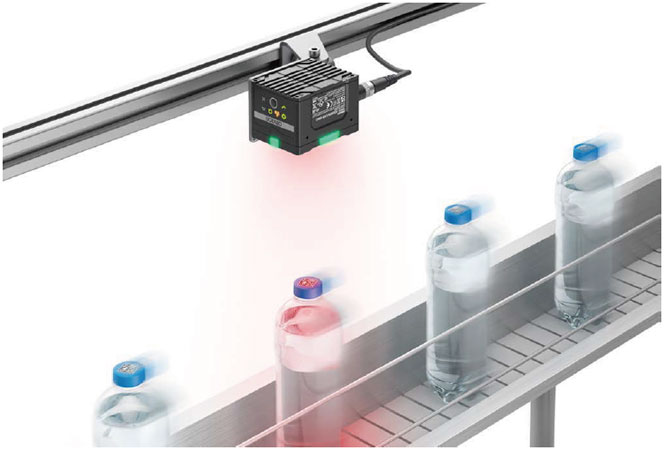

【超高速】支持高速生产线,每分钟最快可读取4,000个代码

VHV5-F 特点 1

超高速CMOS 实现高分辨率高速读取

拍摄高清图像与高速获取图像之间可谓是此消彼长的关系。
欧姆龙采用全新的CMOS图像拍摄元件,既能实现高分辨率拍摄,又能高速获取图像。

VHV5-F 特点 2

图像获取时间

VHV5-F 特点 3

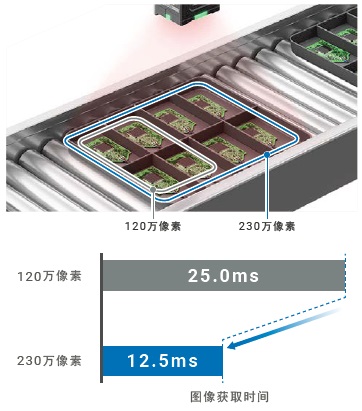

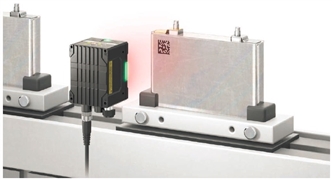

扩展视野,且无需降低速度

VHV5-F能够在12.5ms内获取230万像素的图像。
可在保持生产线速度的同时扩展视野并读取代码。

VHV5-F 特点 4

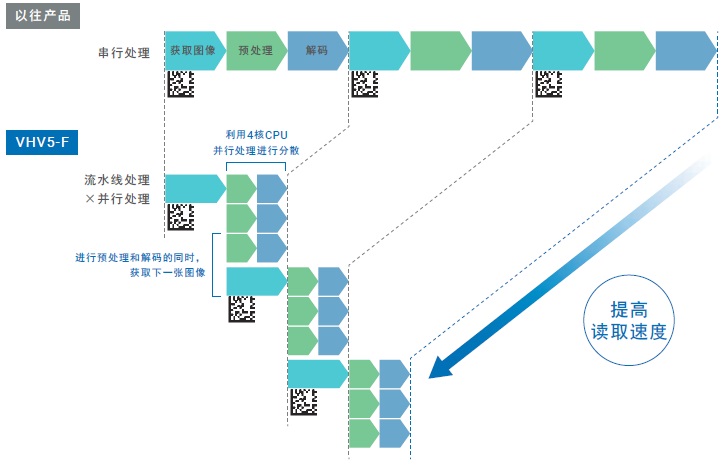

利用4核CPU 流水线处理 × 并行处理 提高读取速度

VHV5-F具备高速拍摄和多核并行处理功能,每分钟最快能读取4,000个代码。
以往,图像获取和解码是串行处理,耗时较长,现在通过4核流水线式并行处理,可在高速生产线上实现连续读取。

VHV5-F 特点 5

助力高速读取的两大处理功能

流水线处理

通过并行获取图像、预处理和解码,缩短读取时间。

VHV5-F 特点 6

并行处理

利用4个核心分散处理,进一步缩短预处理和解码时间。

VHV5-F 特点 7

注.本页所列的预处理和解码时间仅供参考。
可能会因代码状态和设定的读取条件有所变动。使用时,请事先上机确认。

【稳定】使用初始设定也能稳定读取模糊代码

VHV5-F 特点 9

有效应对光晕、代码飞白、失真X模式

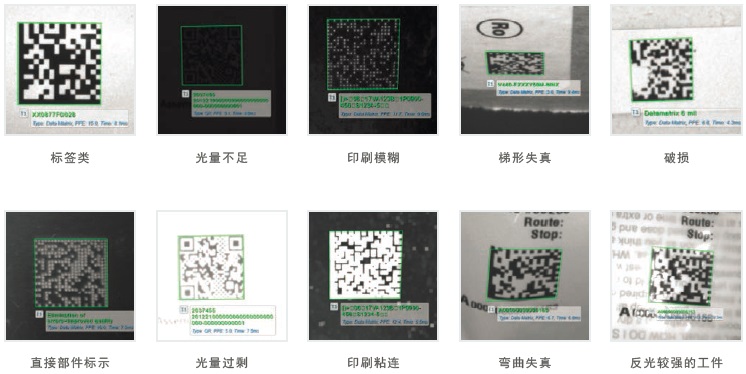

X模式是欧姆龙解码算法,在读取DPM代码方面表现出色。其在应对因印刷表面光晕效应导致的反射率差异、代码模糊或飞白、失真、脏污等问题时,表现出较高的稳定性,即使是下列代码,也能使用初始设定实现稳定读取。

VHV5-F 特点 10

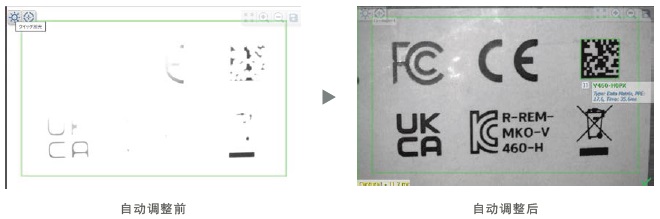

使用初始设定无法稳定读取时 可使用Smart Assist功能自动调谐

VHV5-F 特点 11

即使代码状态在运行过程中发生变化,系统也会自动优化读取设定。对于代码破损或失真、印刷不良或受背景影响的模糊代码,系统会自动应用适当的滤镜和理想设定条件,提升图像质量。这样可减少繁琐的设定工作,确保使用者能够轻松调整并稳定读取代码。

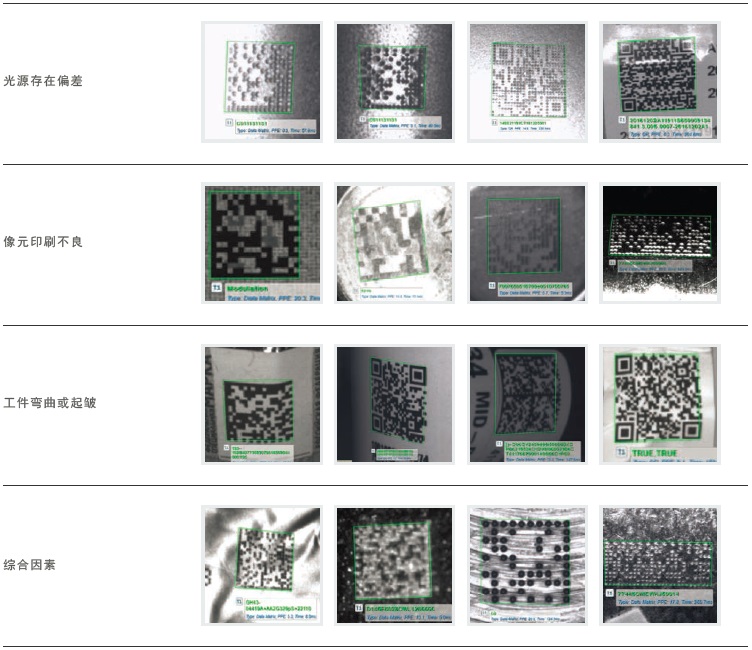

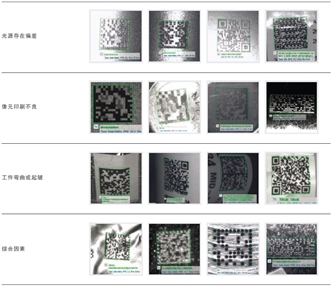

借助Smart Assist功能解决的案例

VHV5-F 特点 12

注.启用Smart Assist功能时,由于需要对模糊代码执行各种滤镜处理,因此处理时间会较长。对于容易读取的代码,将以正常时间处理。

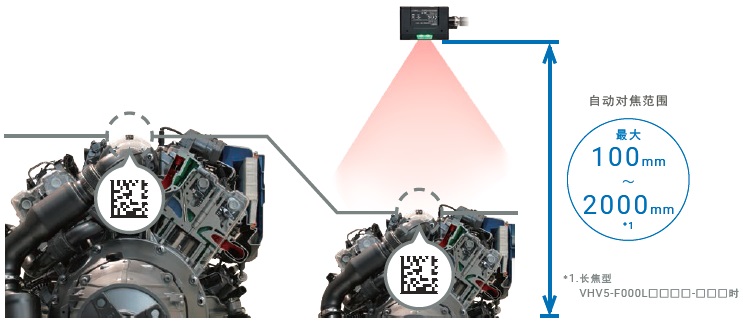

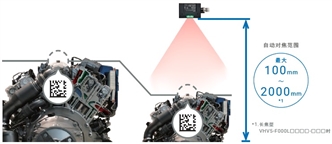

【简单】自动调整焦距和亮度 超景深与自动对焦

配备高速自动对焦镜头,可根据不同产品的高度,针对各个品种进行准确对焦读取。
采用长寿命液态自动对焦镜头,减少故障和更换频率。

VHV5-F 特点 13

仅在必要时额外设定

自动调整时间出现偏差时

VHV5-F 特点 15

在常时自动对焦的情况下,因工件或周围环境的不同,可能会非常耗时或出现偏差。在这种情况下,可以在必要时,针对指定区域快速调整曝光时间和焦点。
3946_fe_14

同一视野中有多个代码时

VHV5-F 特点 16
VHV5-F 特点 17

只需点击学习按钮,系统就会针对视野内的所有代码自动设定读取区域,并执行读取操作。
自动设定的读取区域可以修改。如果代码位置存在偏差,可以调整区域的位置。

WebLink界面 可在任意电脑或平板设备上进行设定

VHV5-F 特点 18

可使用任意电脑或平板设备,通过网络浏览器轻松确认。
只需在浏览器中输入地址,即可启动设定管理和监控工具。无需进行设定软件的版本管理,也无需在发生故障时寻找已安装设定软件的电脑。

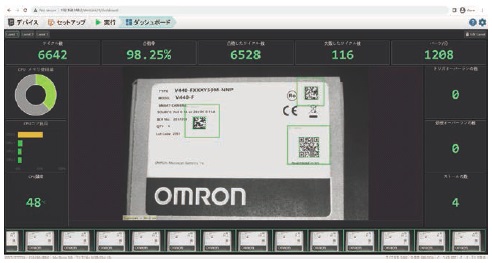

可自定义的运行界面

配备有可显示读取图像、统计信息等内容的仪表板。
可以删除或添加显示项目,也可单独创建三种显示布局。

VHV5-F 特点 19

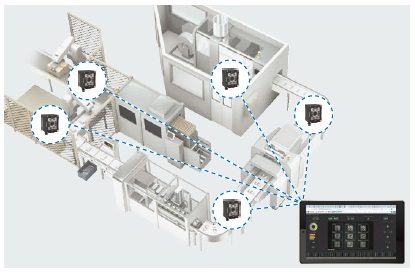

集中监视运行状态

可通过 WebLink界面,在一台设备上监视多个读码器的状态。
省去前往各个安装场所进行确认的麻烦。

VHV5-F 特点 20

适用于高速生产线的实用功能

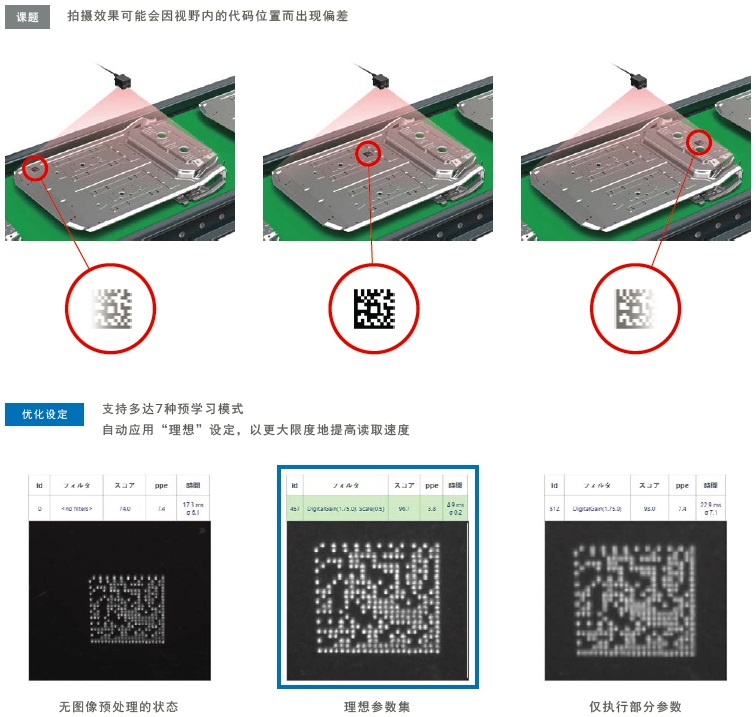

可最小化读取时间偏差的优化设定功能

这项功能可以自动选择设定,能够更大限度地减少读取时间波动。该功能通过应用预处理滤镜和设定条件,来确保代码的理想质量,并将读取时间波动最小化,从而缩短读取时间。
在同一视野内,代码位置的偏差导致代码拍摄效果变化时,此功能非常有效。即使位置有偏差,系统也能通过优化设定实现稳定读取。

VHV5-F 特点 22

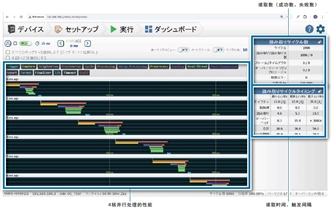

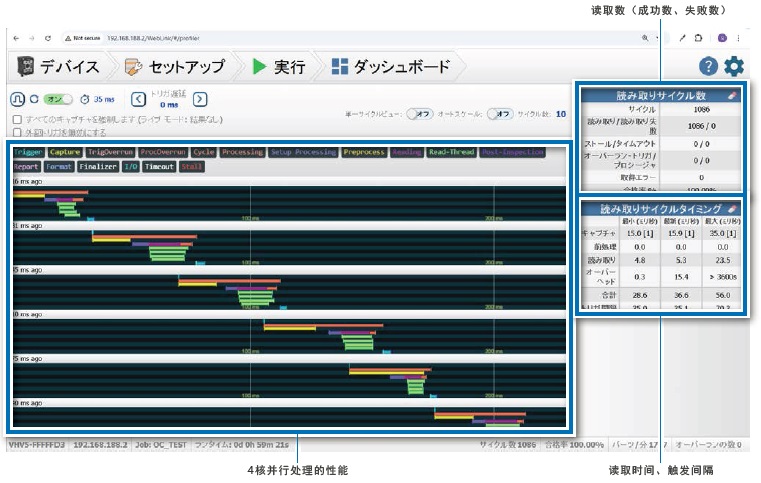

实现性能可视化的数字软件示波器

在读取处理过程中,显示VHV5-F上发生的事件和处理时序。可将CPU多核处理可视化,还可作为启动调整时判断速度提升效果的指标。

VHV5-F 特点 23

有助于稳定读取的实用功能

读取评估功能(0-99)

这是将代码质量和解码时的可读性量化的指标。
有助于实现设定时的光源选择以及运用时的预防性维护。
为了确保稳定运行,建议将该指标维持在70以上。

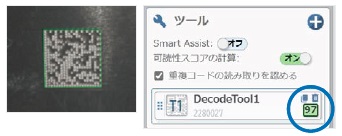

印刷质量良好的代码得分 = 97

3946_fe_22

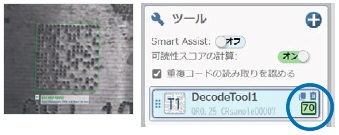

印刷质量不佳的代码得分 = 70

VHV5-F 特点 25

符合ISO标准的印刷质量评估

VHV5-F 特点 26

搭载印刷质量评估功能,防故障于未然。即使在速度高达每分钟1200个代码的生产线上,也能稳定使用。

支持的标准

ISO/IEC 15416
ISO/IEC 15415
ISO/IEC 29158

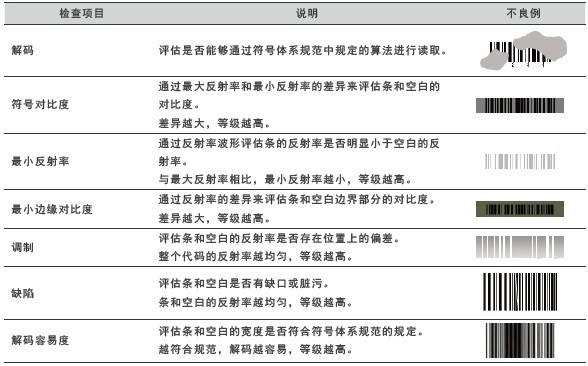

例如:纸质标签用ISO 15416的检查项目

VHV5-F 特点 27

注.有关ISO/IEC 15415、ISO/IEC 29158的检查项目,请参见“Barcode Verifier Technical Guide(样本编号:Q341)”。

应对光源反光的措施

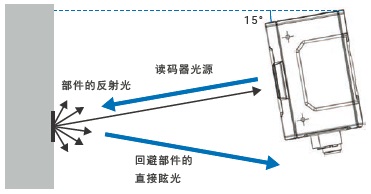

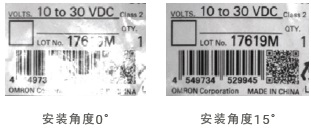

倾斜安装读码器

为了避免来自工件的直接反射,建议安装读码器,相对于部件倾斜15°。
3946_fe_26

VHV5-F 特点 30

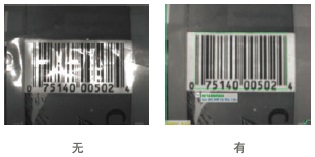

同时使用偏振片和扩散板(密封型)

通过在本体前面安装偏振片和扩散板,可有效提升代码的清晰度。

VHV5-F 特点 31

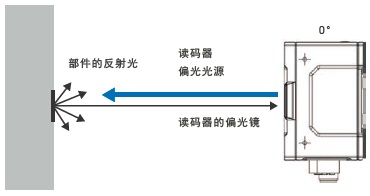

偏振片

对于反光较强的代码,偏振片可有效去除直接反射的影响。

VHV5-F 特点 32

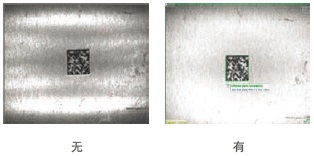

扩散板

对于会反射光,特别是带有底纹的代码,扩散板可使光源的亮度更加均匀。

VHV5-F 特点 33

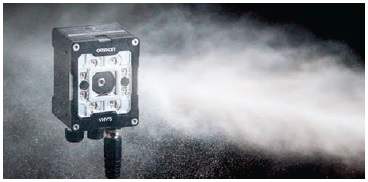

IP69K防水防尘等级

VHV5-F 特点 34

VHV5-F的防水防尘等级高达IP69K。这是防尘防水方面的最高IP等级设备认证,表明读码器能够在严苛的工业环境中安装。
