①控制输出的分配
无控制输出2时：将辅助输出作为控制输出（冷却侧）使用。
带控制输出2时：控制输出2点各用于加热、冷却侧。（任意一方作为加热、冷却侧均可。）
②控制
进行PID控制时，请分别单独设定加热侧PID和冷却侧PID。
加热侧及冷却侧也支持响应特性各异的控制系统。
工业自动化
New
E5ED-H
温控器 (数字温控器) 高性能型 (48 x 96 mm)
可实现高分辨率和高精度输入。搭载专门面向数字行业的功能。采用Push-In Plus端子台可削减配线工时。
信息更新: 2025年8月8日

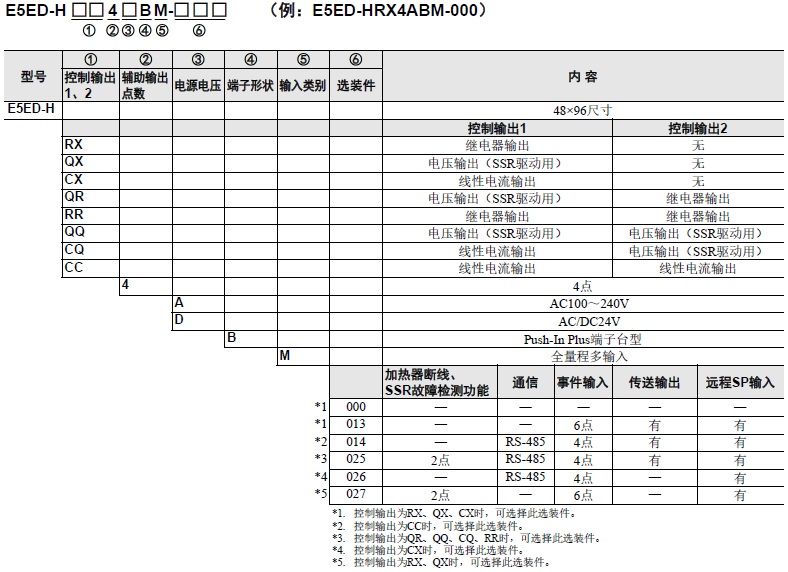

型号标准
Push-In Plus端子台型
加热、冷却控制
使用加热、冷却控制功能时
型号一览
| 型号 |
|---|
| E5ED-HRX4ABM-000 |
| E5ED-HRX4DBM-000 |
| E5ED-HRX4ABM-013 |
| E5ED-HRX4DBM-013 |
| E5ED-HRX4ABM-027 |
| E5ED-HRX4DBM-027 |
| E5ED-HQX4ABM-000 |
| E5ED-HQX4DBM-000 |
| E5ED-HQX4ABM-013 |
| E5ED-HQX4DBM-013 |
| E5ED-HQX4ABM-027 |
| E5ED-HQX4DBM-027 |
| E5ED-HCX4ABM-000 |
| E5ED-HCX4DBM-000 |
| 型号 |
|---|
| E5ED-HCX4ABM-013 |
| E5ED-HCX4DBM-013 |
| E5ED-HCX4ABM-026 |
| E5ED-HCX4DBM-026 |
| E5ED-HQR4ABM-025 |
| E5ED-HQR4DBM-025 |
| E5ED-HRR4ABM-025 |
| E5ED-HRR4DBM-025 |
| E5ED-HQQ4ABM-025 |
| E5ED-HQQ4DBM-025 |
| E5ED-HCQ4ABM-025 |
| E5ED-HCQ4DBM-025 |
| E5ED-HCC4ABM-014 |
| E5ED-HCC4DBM-014 |
选装件（另售）
USB-串行转换电缆
| 型号 |
|---|
| E58-CIFQ2 |
转换电缆
| 型号 |
|---|
| E58-CIFQ2-E |
注. 请务必与E58-CIFQ2组合使用。
防水垫
| 型号 |
|---|
| Y92S-P9 |
注. 本体已附带防水垫。
防水盖
| 型号 |
|---|
| Y92A-49N |
正面端口罩盖
| 型号 |
|---|
| Y92S-P7 |
注. 本体已附带本正面端口罩盖。
安装适配器
| 型号 |
|---|
| Y92F-51 |
注. 本体已附带本安装适配器。
电流检测器（CT）
| 孔径 | 型号 |
|---|---|
| φ5.8 | E54-CT1 |
| φ5.8 | E54-CT1L* |
| φ12.0 | E54-CT3 |
| φ12.0 | E54-CT3L* |
* 带导线规格。需要UL认证时，请使用该CT。
支持软件CX-Thermo（CX恒温器）
| 型号 |
|---|
| EST2-2C-MV4 |
注. E5ED-H支持Ver.4.70以上的CX-Thermo。
关于CX-Thermo的使用环境，请参见 “EST2-2C-MV4”。
