E3AS-HF系列

放大器内置型TOF激光传感器

E3AS-HF系列

具备0.05~6m的检测范围与最大±85°的角度特性,即使在远距离倾斜安装环境下也能稳定检测黑色等低反射率工件。

详情请参见共通注意事项(http://www.fa.omron.com.cn/)及承诺事项。

警告标识的含义

E3AS-HF系列 注意事项 2

图号的含义

E3AS-HF系列 注意事项 3
E3AS-HF系列 注意事项 4
E3AS-HF系列 注意事项 5

激光产品的安全使用

E3AS-HF系列 注意事项 6

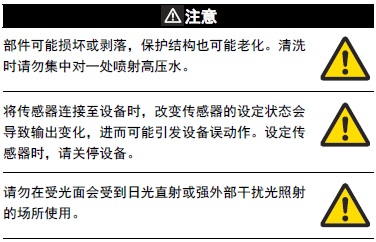

安全注意事项

下列事项是确保安全所需的注意事项,请务必遵守。
(1)请勿反接电源。
(2)请勿使负载短路。
(3)请对不使用的输入输出线单独做绝缘处理。
(4)不能在防爆区使用。请勿在具有易燃性、爆炸性气体的环境下使用。
(5)请勿拆解、改造或修理本产品。
(6)可能导致冻伤。低温时请勿赤手接触金属表面。
(7)可能导致烫伤。传感器表面温度会因使用条件(环境温度、电源电压等)升高。操作或清洗时请注意。
(8)安装至高处时需佩戴适当的防护装备,以防本产品坠落引发事故。
(9)请勿在外壳破损的状态下使用。
(10)请勿在夹住导线的状态下使用。
(11)若感觉有异常,请立即停止使用并切断电源,然后联络经销商或营业所。
(12)存在电流输入设备损坏和负载电阻烧坏的风险。将Pin2(白线)用作电流输出时,请在连接电流输入设备或负载电阻之前,预先将Pin2设定切换为“电流”。

使用注意事项

(1)安装时请勿使用锤子等敲击。
(2)请以规定扭矩以下的扭矩安装。
          M12接插件型的适合紧固扭矩为0.39~0.49N•m。
          对于M12 SmartClick接插件中继型,请用手牢固拧紧至标记位置,完成嵌合。
(3)接插件部分的根部无法旋转。请勿强行转动。
(4)请勿在超过额定的使用范围和环境下使用。
(5)切断电源(OFF)时,可能会产生输出脉冲,因此建议先切断负载或负载线的电源。
(6)在标准I/O模式下,请使用0.3mm2以上的导线延长导线,且长度应控制在50m以下。延长导线可能导致电压下降,因此建议使用24V电源。
          在IO-Link模式下使用时,长度应在20m以下。
(7)请勿在有强电场、强磁场的场所使用。
(8)请勿用力拉拽导线。
(9)请勿以过大的力按压按钮。
(10)插拔接插件前,请务必先切断电源。
(11)接通电源后,请等待1.5秒再使用。
(12)若在环境温度低于-10°C时使用,需要最长10分钟的预热时间。预热期间,输出保持OFF状态,不会发生变化。
(13)虽然防护等级为IP67,但请勿在水中、雨中或室外使用。
(14)如果高压线、动力线与本产品的配线相同或在相同管道内走线,可能会受到干扰影响,导致误动作或损坏。因此,原则上应为电源线和动力线分别配线,或使用屏蔽导线。
(15)请勿在日光直射的场所使用。
(16)在存在化学药品和油的环境中使用时,请事先进行评估。
(17)请勿在湿度高、可能结露的场所使用。
(18)请勿在有腐蚀性气体的场所使用。
(19)高压清洗水等撞击按钮可能导致误动作,因此请考虑使用按键锁定功能。
(20)高压清洗时,请勿近距离直接接触传感器的投/受光面。否则,防污功能可能受到损害,因此请与投/受光面保持充足的距离。
(21)请勿在振动或冲击会直接传递给本体的场所使用。
(22)使用市售的开关调整器时,请对FG(框架接地)进行接地后再使用。
(23)清洁时请勿使用有机溶剂类(稀释剂、酒精等),否则会导致光学特性及保护结构老化。
(24)使用时请务必确认背景物体和LED照明等周边环境的影响。
(25)请勿在超过EEPROM(非易失性存储器)的写入寿命(10万次)后使用。进行阈值变更、示教、归零等操作后,设定信息会被写入EEPROM。
(26)3926_b_6该产品请依据相关规定(法令)进行废弃。
(27)操作可变光点时,请使用适当尺寸的螺丝刀,以0.06N•m以下的力旋转。
            请勿在可切换位置以外的位置使用。
(28)安装时,请确保其他传感器的激光不会直接进入受光透镜。虽然本产品具备最多支持4台的防止相互干扰功能,但若受到强光照射,仍然可能发生误动作。
(29)对于带有镜面或光泽的检测物体,请倾斜安装传感器,防止来自检测物体的正反射光直接进入受光部。
