E3AS-HF系列

放大器内置型TOF激光传感器

E3AS-HF系列

具备0.05~6m的检测范围与最大±85°的角度特性,即使在远距离倾斜安装环境下也能稳定检测黑色等低反射率工件。

1. 兼具宽广的检测范围和理想的角度特性

以往的长距离反射型传感器会受检测对象颜色和形状的影响,有时无法稳定检测。
E3AS-HF则利用欧姆龙传感算法克服了这一问题,消除了传感器选择和设计方面的困扰。

具备0.05~6m的检测范围与最大±85°的角度特性

可将传感器安装在不妨碍人和机器人作业动线的位置,避免与工件碰撞导致的光轴错位和电缆断线等故障风险,即使更换或添加检测工件,也能实现稳定检测。

涂装后车身到位检测

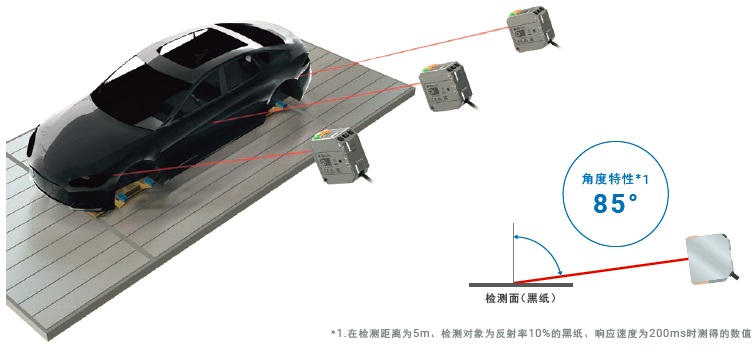

即使在远距离倾斜安装环境下也能稳定检测黑色、蓝色等颜色的低反射率且带有光泽的工件。

E3AS-HF系列 特点 3

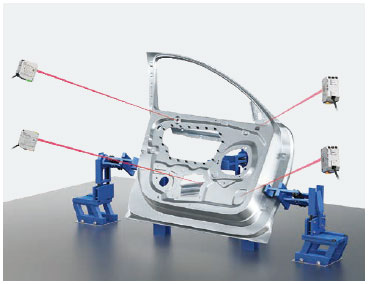

针对车身面板的车型判别

检测夹具中车身面板上的孔和销,以判别车型并检测有无部件。由于具有理想的角度特性,可安装在人和机器人的作业动线之外。

E3AS-HF系列 特点 5

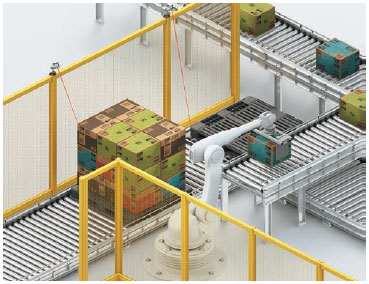

码垛工序中的工件检测

即使是多种颜色混杂的低反射率工件,也能实现稳定检测。与对射型传感器相比,可减少安装和配线工时。

E3AS-HF系列 特点 7

助力实现理想检测性能的三项技术

采用TOF方式,可稳定检测各类工件

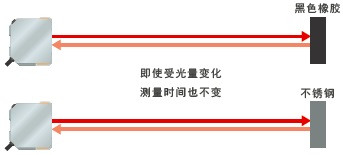

TOF方法通过时间差测量距离,受工件的颜色和材料影响较小。此外,由于受光量对TOF的影响也不大,因此即使是黑色橡胶等低反射率工件,也能实现远距离检测。

TOF的工作原理

E3AS-HF系列 特点 10

超高速采样和欧姆龙累计处理

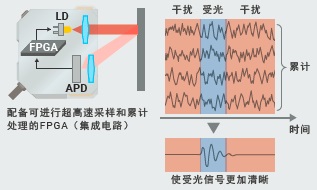

对通过每秒100亿次的超高速采样获得的约1000万项数据进行累计处理,使受光波形更加清晰,并将干扰降至更低,从而稳定检测微弱的光。

E3AS-HF系列 特点 11

使用1级激光,保障安全

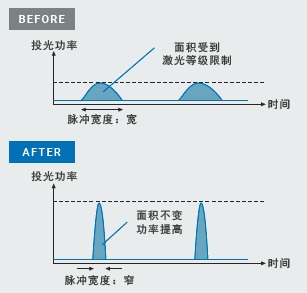

在1级激光的限制范围内照射较强的投光功率,再结合最新设备和高频回路设计技术,可将激光的脉冲宽度控制为更窄。
由此可减少保护作业人员安全和设备的措施,同时也能使设备更加紧凑,节省成本。

高频回路设计技术

E3AS-HF系列 特点 13

高灵敏度受光元件控制算法

配备可检测出微小受光量的高灵敏度APD*2

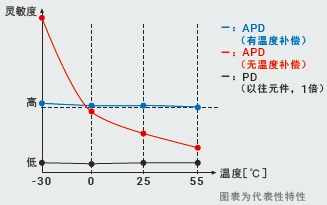

利用传感器内部的温度元件实时补偿温度,可抑制温度导致的特性变动,实现稳定检测。

实时补偿温度

E3AS-HF系列 特点 15

*2. APD : Avalanche Photo Diode(高灵敏度受光元件)

2. 实现多台传感器使用时设备之间的零干扰

自动防止相互干扰

E3AS-HF采用了可防止传感器之间相互干扰的技术,无需为每个传感器设定通道。
即使相对安装传感器,也不会相互干扰,从而减少设备停机。

检测自动仓库内的托盘

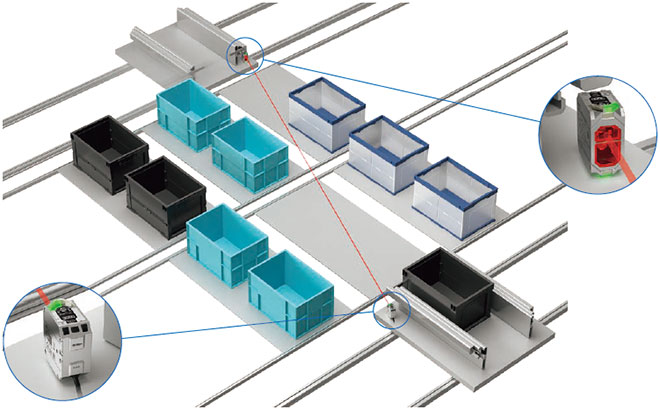

在自动仓库内,很难预测到穿行的穿梭车何时会与传感器相对,因此时常意外发生相互干扰,导致生产线停止。而E3AS-HF具备自动防止相互干扰功能,无需设定通道也可防止误动作。

E3AS-HF系列 特点 20

助力实现自动防止相互干扰功能的技术

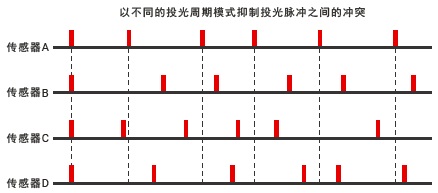

每台传感器均有可防止相互干扰的投光模式。通过特别设计,即使发生误动作,也可通过手动设定应对。

投光模式示意图

E3AS-HF系列 特点 22

3. 搭载易于辨识的有机EL显示器

以往的反射型光电传感器难以设定,需要技能和经验。
而本产品注重操作性,可实现轻松设定,以减少启动工时,实现长期稳定运行。

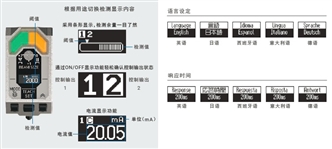

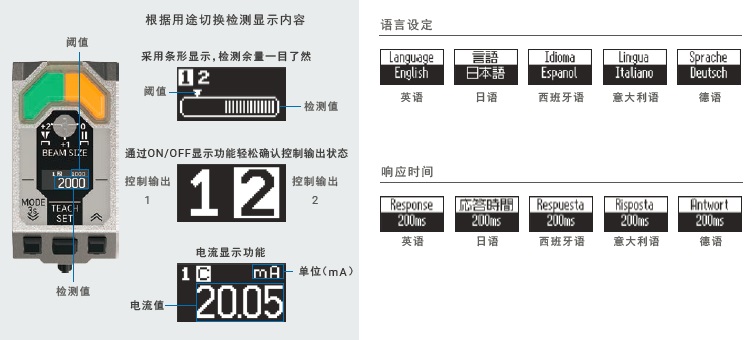

有机EL显示器×支持5种语言

可根据用途切换检测显示内容,即时确认传感器状态。
此外还支持5种语言,助力实现本地化运行。

E3AS-HF系列 特点 24

高亮度底面指示灯

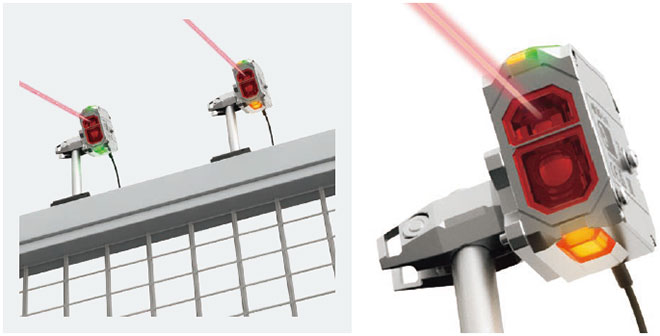

配备底面指示灯,可确认安装在高处的传感器的动作状态。

E3AS-HF系列 特点 26

具备多种功能,力求便捷易用

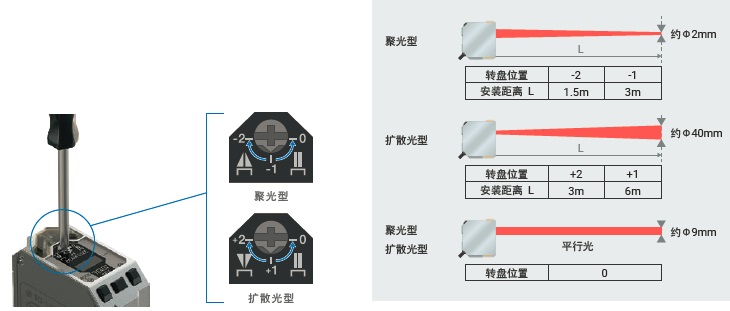

调整光点直径

可根据您是想要基于“点”检测销等小工件,还是想要基于“面”检测孔等表面状态,通过传感器顶面的转盘分3级调整光点直径。

E3AS-HF系列 特点 28

检测辊筒输送机上的工件

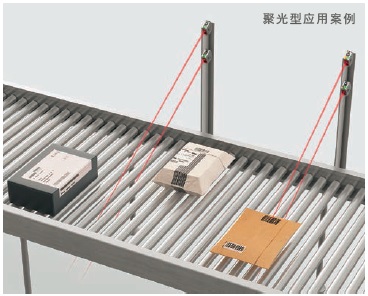

可将光点直径聚光至约φ2mm,使光轴穿过辊筒输送机间隙,稳定地检测工件。

E3AS-HF系列 特点 29

检测托盘余量

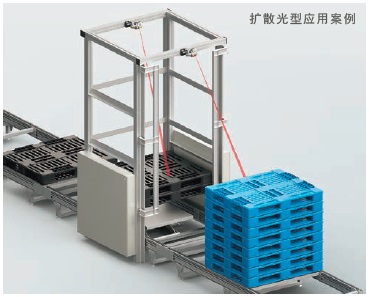

可将光点直径扩大至φ40mm,从而不受托盘等的形状或有无孔的影响,实现稳定检测。

E3AS-HF系列 特点 30

缩放功能

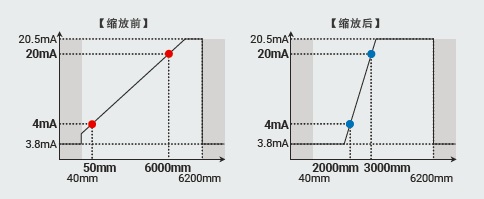

此功能可将数字输出值(测量距离)转换为任意电流输出值。当客户使用的检测距离范围较窄时,请使用此功能。缩放功能可捕捉微小变化。

E3AS-HF系列 特点 31

防污涂层

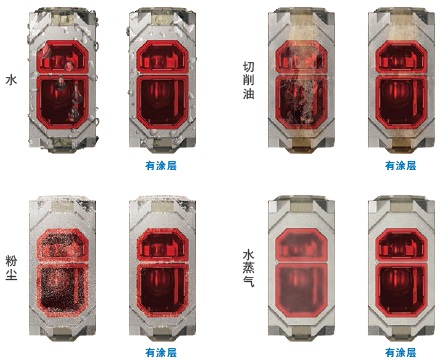

根据光电传感器的工作原理,传感器检测面一旦变脏,就会发生错误检测。而本产品的检测面涂有防污涂层,可防止纸屑等附着,同时防止检测面起雾。还可搭配使用吹气单元附件,减少传感器的清洁次数。

E3AS-HF系列 特点 32

吹气单元

安装吹气单元可防止高处难以清洁的传感器检测面脏污,并显著降低误检测频率。

E3AS-HF系列 特点 33

兼具耐环境性的结构设计

高度耐水、耐油、耐高压清洗,恶劣环境中也可使用。

E3AS-HF系列 特点 34

使用环境温度为-30℃时也可稳定运行

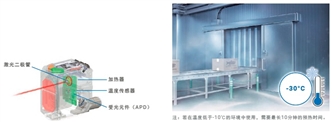

传感器内部配备加热器和温度传感器,两者共同作用,即使在冷冻仓库等低温环境下也能放心使用。

E3AS-HF系列 特点 35

标配能够可视化制造现场的IO-Link

除ON/OFF信号外,IO-Link还可在传感器和上位控制器之间双向收发传感器信息,实时监视传感器状态,减少启动和更换工作中的各种设定工时,并减少意外问题导致的突发设备停机。

开放式国际标准规格

IO-Link是国际标准IEC 61131-9规定的传感器/传动器与I/O端子之间的开放式信息技术(接口)。

支持全球部署

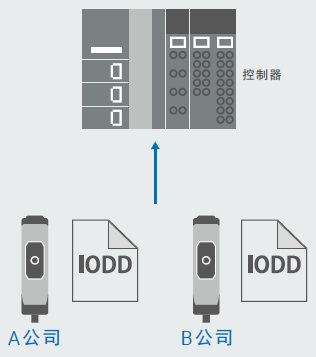

所有IO-Link传感器均拥有说明自身是哪种设备、需要哪些参数设定的IODD(IO Data Description,IO数据说明)文件。IODD文件全球通用,所有IOLink传感器(无论制造商)均可以同样的方式使用。

E3AS-HF系列 特点 38

利用IO-Link,少量人员短时间内即可启动和维护生产线

通过IO-Link统一设定,缩短启动时间,并利用现场数据减少量产后的故障排除时间。

E3AS-HF系列 特点 39

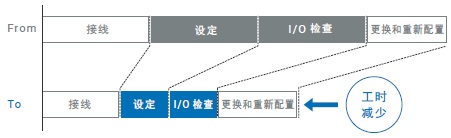

使用IO-Link设备设定工具统一写入,缩短启动时间

可为生产线上安装的数千台传感器统一写入设定信息,从而缩短设定时间并减少人为偏差。

通过检查和监控传感器数据实现预兆监视和短时恢复

通过监控了解脏污等原因导致的光量下降,从而提前预测并防止误检测,减少突发的生产线停机。

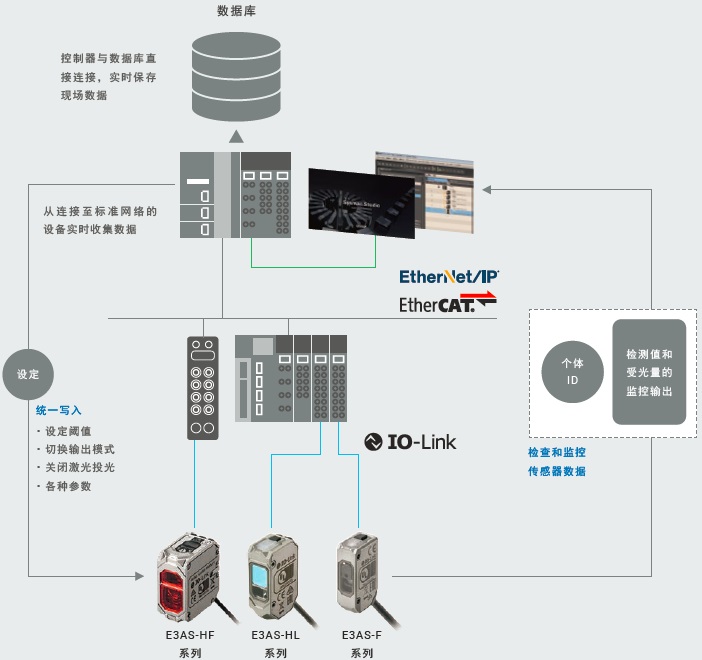

利用IO-Link实现设备内数据化

E3AS-HF系列 特点 42
