(单位:mm)

注:省略的尺寸与滚珠摆杆型相同
  D4B-2□□□N具有G1/2导管口。
  D4B-4□□□N具有M20导管口。

开关

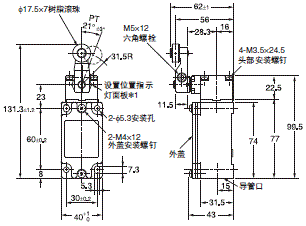

滚珠摆杆型
D4B-□□11N

D4B-□N 外形尺寸 3

滚珠摆杆型(不锈钢滚珠)
D4B-□□15N

D4B-□N 外形尺寸 4

可变滚珠摆杆 *2
D4B-□□16N

D4B-□N 外形尺寸 5

可变杆式摆杆 *2
D4B-□□17N

D4B-□N 外形尺寸 6

注:除非特别说明, 所有外形尺寸的公差为±0.4mm。
*1. 可以通过转动动作位置指示器将摆杆设置到任意目标位置。
*2. 在结构方面, 该开关更倾向于通用限位开关, 而不是安全限位开关。

D4B-□N 外形尺寸 8

注: 2NC接点的闭路/开路动作的同时性会有参差。请检查接点的操作。
*1. 这些开关的动作特性是在将滚珠级别设定在31.5mm时测得。
*2. 这些开关的动作特性是在将杆式级别设定在140mm时测得。
*3. 动作特性左右相同。
*4. 仅限慢动型。
*5. 仅限速动型。
*6. 为参考值。
*7. 必须提供以确保安全操作。

柱塞型
D4B-□□70N

D4B-□N 外形尺寸 9

柱塞滚珠型
D4B-□□71N

D4B-□N 外形尺寸 10

注:除非特别说明, 所有外形尺寸的公差为±0.4mm。

D4B-□N 外形尺寸 12

注:2NC接点的闭路/开路动作的同时性会有参差。
请检查接点的操作。
*1. 仅限慢动型。
*2. 仅限速动型。
*3. 为参考值。
*4. 必须提供以确保安全操作。
