XW2K

小型连接器端子台

XW2K

更小尺寸*1,实现节省控制柜空间和作业工时的小型连接器端子台 *1. 据本公司2022年3月调查

小型连接器端子台

XW2K 尺寸更紧凑

节省安装空间,实现性能提升

更小尺寸*1的连接器端子台有助于丰富控制柜功能和实现控制柜小型化。

XW2K 特点 1

有效利用空间

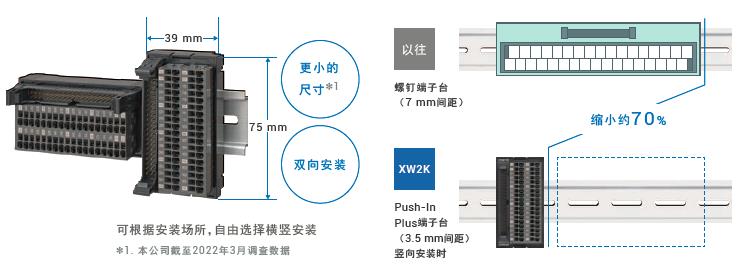

基于Value Design for Panel的连接器端子台实现了更小的尺寸*1及横竖双向安装。
减少无效空间,实现控制柜小型化,在提升装置性能的同时避免尺寸增大。

XW2K 特点 2

竖向空间不足时

横向安装:只安装端子台以节约竖向空间

XW2K 特点 3

横向空间不足时

竖向安装:与其他设备并列安装以节约横向空间

XW2K 特点 4

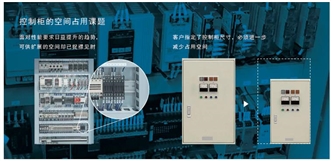

空间节省效果示例(替换螺钉端子台时)

XW2K 特点 5

缩短控制柜制作周期

通过Web选定工具及具有特色的产品规格,缩短控制柜制作的整个过程。

XW2K 特点 6

【设计】

通过Web轻松选定适合PLC的端子台及电缆

XW2K 特点 8

【组装设计/配线】

电源线配备公共端子,通过电源的横向传导节省配线

采用专用基板,实现信号/电源线的分离,提升作业效率。

XW2K 特点 10

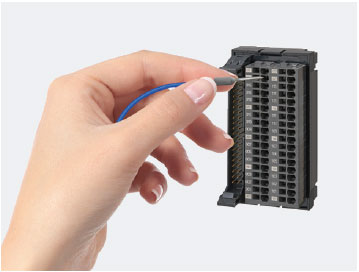

Push-In Plus端子台只需1步,大幅削减配线工时

XW2K 特点 11

【出厂/运行】

不会因振动脱落,无需加强拧紧

Push-In Plus端子台通过弹簧结构固定端子/电线,不会因振动导致螺钉松动或脱落,所以无需反复确认以避免螺钉松动导致异物混入或者忘记拧紧螺钉。

XW2K 特点 13

增设I/O时只需旋转即可腾出空间

无需为竖向安装型号重新配线,即可腾出添加端子台的空间。

XW2K 特点 14

减轻配线负荷

采用Push-In Plus端子台&前入/前出,无需技术人员也可轻松快速完成配线作业。

XW2K 特点 15

Push-In Plus端子台性能可靠、插装方便

XW2K 特点 16

欧姆龙的Push-In为您带来犹如耳机插口的轻松使用感受。易插入端子台,减轻作业负荷。

XW2K 特点 17

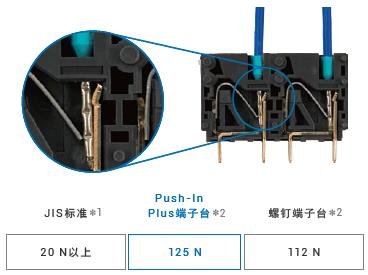

保证轻松插入配线的同时,通过弹簧结构确保可靠性的防松脱端子台。
*1. 电缆直径AWG20、0.5 mm²时
*2. 本公司实测数据

解放双手,轻松配线

XW2K 特点 18

端子排列易于辨认,提高配线作业效率

PLC地址在专用基板上从左侧开始排列,PLC发生变化时也可维持作业效率。(支持欧姆龙、三菱电机、基恩士、横河电机、日立产机系统、富士电机产PLC)

注. 必须注意与横河电机、日立产机系统、富士电机PLC的连接。
    虽然PLC地址从左开始排列,但在端子台上表面标注的PLC地址将变为主要制造商的PLC地址,敬请注意。
    · 连接横河电机、日立产机系统PLC时标注欧姆龙PLC的地址
    · 连接富士电机PLC时标注三菱电机PLC的地址

XW2K 特点 19

免工具拆装端子台,方便在多种场所轻松配线

在控制柜侧面安装时,以往存在不便于进行配线作业的课题,但由于拆装无需使用工具,可以直接用手轻松配线。

XW2K 特点 20

APP下载
