K7GE-MG

绝缘电阻监视器

K7GE-MG

自动测量绝缘电阻 主动掌握老化趋势以防突然停机

致力于杜绝因“绝缘老化”引起的设备突然停止与触电事故

要防止设备突然停止与触电事故的发生,掌握设备绝缘电阻的老化趋势至关重要。

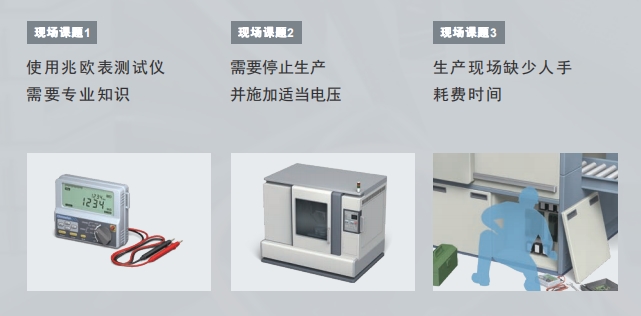

实时掌控设备情况却有很大难度,现场缺少具备专业知识的维护人员,还需关闭电源后针对测定对象调整适当电压再进行测量,耗费时间、影响生产还可能在测量过程中发生失误。
针对绝缘电阻测量,是时候改善费时费力的传统方式。

K7GE-MG 特点 1

何为绝缘老化

用于隔断外壳与回路以防止漏电的绝缘物品因老化而导致漏电的状态称为绝缘老化。
如果不施加任何措施任其发展,可能导致设备突然停止、发生触电或火灾等事故。

K7GE-MG 特点 2

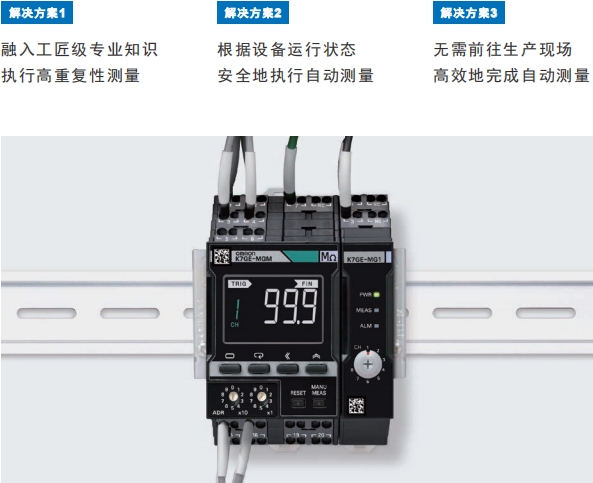

融入工匠技术,K7GE“安全且高效”,解决绝缘老化监视的课题

使用绝缘电阻监视器K7GE,可在相同条件下,高重复性地测量绝缘电阻。
通过监视设备的运行情况,可靠且安全地执行测量。
同时,通过自动化测量,提高测量效率,主动掌握绝缘老化的趋势。
针对以往生产现场难以实现的诉求,K7GE为您带来全新的绝缘监视解决方案。

K7GE-MG 特点 3

融入工匠级专业知识,执行高重复性测量

由于手动测量的复杂性,难以满足趋势监视所需的频率,从而因维护不及时导致设备突然停止。
使用K7GE可提高测量频率,通过趋势监视执行状态监视维护。

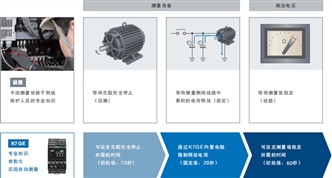

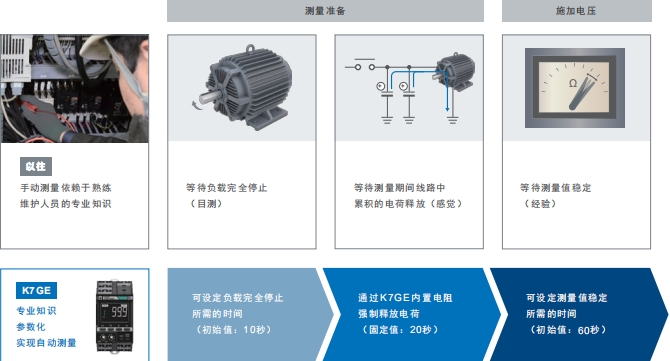

将熟练维护人员的技术参数化,再现工匠级的维护技术

测量绝缘电阻需要专业知识,因人为差异难以实现趋势监视。
使用K7GE通过参数设定操作,避免发生测量差异,因此能够以高重复性执行测量,有助于实现趋势监视。

K7GE-MG 特点 5

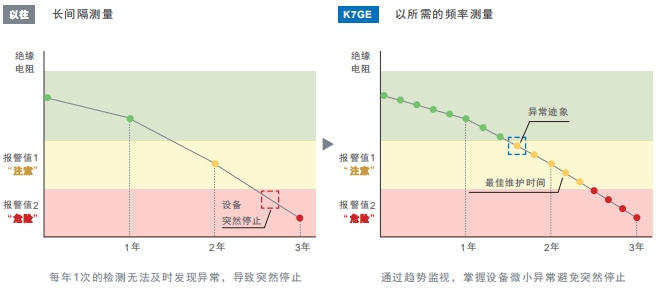

提高测量频率,准确掌握设备中的微小异常

以往要测量绝缘电阻,必须停止设备并拆除配线,在这种情况下,如要提高测量频率,必须调整生产并保证测量仪表与工时。
如今使用K7GE,可在设备短时停止时以所需的频率执行自动测量,有助于避免绝缘老化引起的设备突然停止,解决了以往测量方式中容易忽略微小异常的问题。

K7GE-MG 特点 6

根据设备运行状态,安全地执行自动测量

可以测量对操作人员和设备都安全的绝缘电阻,降低作业中的事故风险。

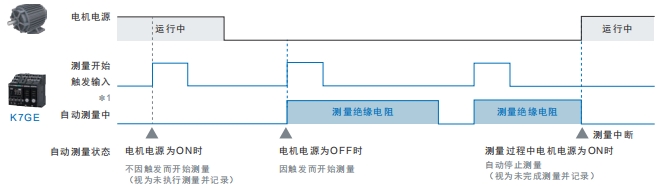

根据设备的电源状态自动测量,降低设备故障风险

自动测量时,如果在测量开始后接通了设备电源,将停止测量,可降低设备故障的风险。

K7GE-MG 特点 8

*1.触发输入的详情请参见“可由任意触发输入执行自动测量”。
注.上图表示由通信输入触发的动作示例。

无需人工操作即可测量,保障操作人员安全

自动测量,无需人工操作,可降低操作时发生触电的事故风险。

K7GE-MG 特点 10

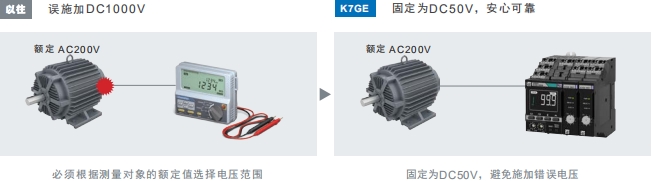

固定以DC50V测量,降低设备故障风险

以传统的兆欧表测试仪进行测量时,必须根据测量对象选择电压范围,如果选择不正确,可能导致设备故障。而K7GE向测量对象施加的电压固定为DC50V,避免发生因误选择导致的设备故障。此外,测量结果相同,不受施加电压的影响。

K7GE-MG 特点 11

无需前往生产现场、高效地完成自动测量

K7GE可通过专用工具远程收集数据,因此分析和加工测量数据更为容易。

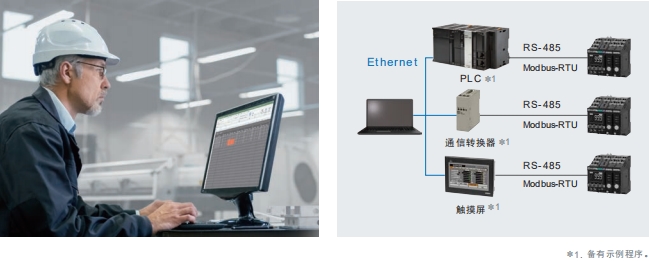

通过网络连接,可远程掌握数据情况

K7GE通过触摸屏、PLC和通信转换器的网络连接,可以在办公室进行远程监视。
此外,通过本体显示,还可在现场确认测量结果或变更设定参数。

K7GE-MG 特点 13

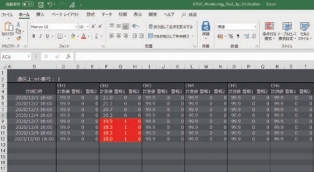

专用工具轻松收集测量数据 助力趋势监视

K7GE数据收集工具可在Excel上运行,因此可以直接进行分析和加工。

下载请点击这里 https://www.fa.omron.co.jp/k7ge_tool

K7GE-MG 特点 14

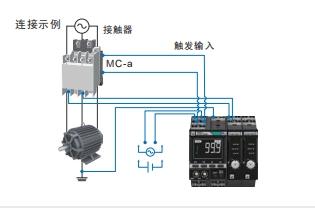

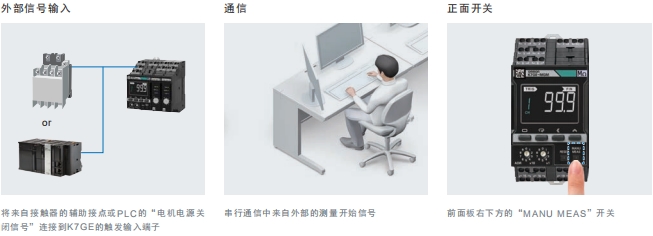

可由任意触发输入执行自动测量

可以根据外部信号输入、通信、正面开关等设备状态,以更适合的方法开始自动测量。

K7GE-MG 特点 15

操作便捷,支持趋势监视

备有多种功能,“安全高效地”助您完成绝缘电阻老化的趋势监视。

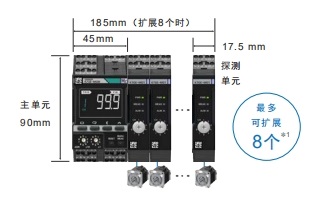

可根据测量对象的数量,扩展探测单元

对于同一系统的测量对象,最多可扩展8个探测单元。可根据测量对象的数量安装探测单元,提高空间利用率。

K7GE-MG 特点 17

*1.需要单独购买主单元与探测单元并组合使用。
注.使用2个以上探测单元时,无法多通道同时进行绝缘电阻测量,将依次进行测量。

轻松进行加装与安装

也可轻松加装到现有设备。

K7GE-MG 特点 19

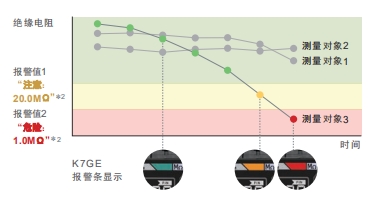

分级别报警:注意和危险 提示最佳维护时间

根据老化程度分为2个级别设定阈值,异常状态还可作为通信数据进行确认,无需频繁赶往生产现场,即可掌握最佳维护时间。此外,警报输出为晶体管输出,可以直连诸如异常检测指示灯等负载。

K7GE-MG 特点 20

*2.出厂设定值

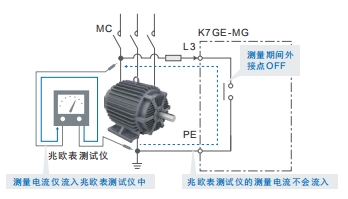

安装K7GE的状态下亦可使用兆欧表测试仪进行定期检测

测量期间外,内部干接点会断开K7GE与设备,因此不会影响兆欧表测试仪的测量结果。使用校准过的测量仪器进行测量时,也可轻松应对。
