E2EW

用于焊装工位的接近传感器

E2EW

即使铁和铝并存也可同等稳定检测。

E2EW系列

超长检测,用于焊装工位及机床的加工室内接近传感器

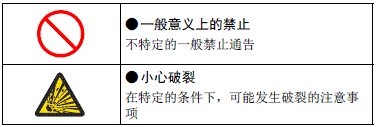

警告标识的含义

E2EW 注意事项 2

图号的含义

E2EW 注意事项 3
E2EW 注意事项 4

安全要点

下列项目是确保安全所需的内容,请务必遵守。

( 1 )请勿在具有易燃性、爆炸性气体的环境下使用。
( 2 )请勿对产品进行分解、修理或改装。
( 3 )请勿在超出额定电压范围的条件下使用。如果施加超过额定电压范围的电压,可能导致产品破损或烧毁。
( 4 )请勿误连接电源极性等。否则可能导致产品破损或烧毁。
( 5 )如果在无负载的状态下直接连接电源,可能会导致内部元件破损或烧毁,因此请在配线时加入负载。
( 6 )该产品请依据相关规定(法令)进行废弃。

使用注意事项

请勿在超过额定范围的环境中使用。

使用环境

( 1 )请勿在下述设置场所中使用本产品。
  ①在室外(阳光直射或会直接接触雨、雪、水滴等的场所)使用。
  ②在化学药品尤其是溶剂及酸性环境下使用。
  ③在有腐蚀性气体的场所使用。
( 2 )在会产生高频电场的超声波清洗装置、高频发生装置、无线电收发器、手机及变频器等附近使用时,可能会发生误动作。
  代表性措施请参阅本公司网站(www.fa.omron.com.cn)上的“通用注意事项”。
( 3 )如果高压线、动力线与接近传感器的接线在同一根配管或同一个管道内走线,本产品可能会因感应而发生误动作乃至损坏。
  因此请分别配管或单独配管进行使用。
( 4 )关于清扫
  稀释剂会溶解产品表面,因此请避免使用。
( 5 )受到温度环境的影响,当接通电源时,有时会产生输出误脉冲。
  请在接通电源300ms之后,稳定的状态下使用。
( 6 )传感器已经过高精度调整,请勿使温度急剧变化。
  同时,请避免在温度急剧变化的环境下使用。
( 7 )通过本公司的IO-Link主站进行了动作确认。
  在其他公司的IO-Link主站下使用时,请事先进行动作确认。
( 8 )将不支持IO-Link的机型与IO-Link主站连接时,请在SIO模式下进行连接。
( 9 )在IO-Link模式下, IO-Link主站与传感器间的导线长度请控制在20m以下。

设计时

周围金属的影响

安装接近传感器时,应按大于下表所示的值使用。
使用螺母时,应使用本体附带的螺母,将从检测面到螺母的距离设为下表尺寸L以上。
周围金属为其它非磁性金属时,也会受到与铝材同样的影响。请事先进行动作确认。

E2EW 注意事项 9

将接近传感器嵌入金属中时,应按大于下表所示的值使用。

E2EW 注意事项 10

相互干扰

面对面或并排设置2个以上接近传感器时,应按大于下表所示的值使用。

E2EW 注意事项 11

关于铝屑

通常,即使铝的切屑附着或堆积在检测面上,也不会发出检出信号。以下情况下会发出检出信号,请予以注意。
此时,请清除切屑。

E2EW 注意事项 12

安装时

紧固强度

请勿以过大的力拧紧螺母。
紧固时请务必使用齿形防松垫圈。
紧固强度请控制在下表值以下。

E2EW 注意事项 14
