中国

3G3RX2

高性能型通用变频器

3G3RX2

适用于各种应用。有助于节能和发挥性能

信息更新: 2024年11月4日

变频器本体

额定电压 保护构造 最大适用电机容量 型号
标准额定(ND) 轻载额定(LD)/
超轻载额定(VLD)/
三相 AC200V IP20 0.4kW 0.75kW 3G3RX2-A2004
0.75kW 1.5kW 3G3RX2-A2007
1.5kW 2.2kW 3G3RX2-A2015
2.2kW 3.7kW 3G3RX2-A2022
3.7kW 5.5kW 3G3RX2-A2037
5.5kW 7.5kW 3G3RX2-A2055
7.5kW 11kW 3G3RX2-A2075
11kW 15kW 3G3RX2-A2110
15kW 18.5kW 3G3RX2-A2150
18.5kW 22kW 3G3RX2-A2185
22kW 30kW 3G3RX2-A2220
30kW 37kW 3G3RX2-A2300
37kW 45kW 3G3RX2-A2370
45kW 55kW 3G3RX2-A2450
55kW 75kW 3G3RX2-A2550
三相 AC400V IP20 0.75kW 1.5kW 3G3RX2-A4007
1.5kW 2.2kW 3G3RX2-A4015
2.2kW 3.7kW 3G3RX2-A4022
3.7kW 5.5kW 3G3RX2-A4037
5.5kW 7.5kW 3G3RX2-A4055
7.5kW 11kW 3G3RX2-A4075
11kW 15kW 3G3RX2-A4110
15kW 18.5kW 3G3RX2-A4150
18.5kW 22kW 3G3RX2-A4185
22kW 30kW 3G3RX2-A4220
30kW 37kW 3G3RX2-A4300
37kW 45kW 3G3RX2-A4370
45kW 55kW 3G3RX2-A4450
55kW 75kW 3G3RX2-A4550
IP00 75kW 90kW 3G3RX2-B4750
90kW 110kW 3G3RX2-B4900
110kW 132kW 3G3RX2-B411K
132kW 160kW 3G3RX2-B413K

选装件

名称 规格 型号
再生制动单元 三相200V 一般用(内置电阻器) 3G3AX-RBU21
瞬时再生力大(内置电阻器) 3G3AX-RBU22
相当于30kW、一般用＊ 3G3AX-RBU23
相当于55kW、一般用＊ 3G3AX-RBU24
三相400V 一般用(内置电阻器) 3G3AX-RBU41
相当于30kW、一般用＊ 3G3AX-RBU42
相当于55kW、一般用＊ 3G3AX-RBU43
制动电阻器 小型 额定容量120W、电阻值180Ω 3G3AX-RBA1201
额定容量120W、电阻值100Ω 3G3AX-RBA1202
额定容量120W、电阻值50Ω 3G3AX-RBA1203
额定容量120W、电阻值35Ω 3G3AX-RBA1204
标准机型 额定容量200W、电阻值180Ω 3G3AX-RBB2001
额定容量200W、电阻值100Ω 3G3AX-RBB2002
额定容量300W、电阻值50Ω 3G3AX-RBB3001
额定容量400W、电阻值35Ω 3G3AX-RBB4001
中等容量型 额定容量400W、电阻值50Ω 3G3AX-RBC4001
额定容量600W、电阻值35Ω 3G3AX-RBC6001
额定容量1200W、电阻值17Ω 3G3AX-RBC12001

＊另外需要制动电阻器。

再生制动单元和制动电阻器组合一览

请根据使用的变频器进行如下选择。使用率超过10%ED时，以及所需转矩大于估算制动转矩时，需要选择制动电阻器。
• 变频器：按照使用的变频器的型号进行选择。但是制动转矩显示的是假设ND额定电流时使用1台相同容量电机时的数值。以LD、VLD使用时，请通过ND额定电流÷VLD额定电流等的比率来换算转矩值。
• 使用条件：请通过减速时的转矩以及包含停止时的1个周期动作的时间中减速时间所占的％ED来进行选择。
• 再生制动单元／制动电阻：记载必要型号和台数。
• 连接形态：请从以下连接形态表中查看所用再生制动单元和制动电阻的构成。
• 制约条件：记载本表中的组合所容许的最长减速时间和内置变频器的再生制动电路或外部再生制动单元可连接的最小电阻值。

变频器 使用条件 制动单元 制动电阻器 连
接
形
态		 限制事项
电压
等级		 最大
适用
电机
容量
[kW]		 型号 %ED
[%]		 估算
制动
转矩
[%]		 型号 台
数		 型号 台
数		 连续
容许
on
时间
[秒]		 最小
连接
电阻
值
[Ω]
200V
级		 0.4 3G3RX2-
A2004		 3.0% 220% 本体
内置		 - 3G3AX-
RBA1201		 1 1 20 50
10.0% 220% - 3G3AX-
RBB2001		 1 1 30 50
0.75 3G3RX2-
A2007		 3.0% 120% 本体
内置		 - 3G3AX-
RBA1201		 1 1 20 50
10.0% 120% - 3G3AX-
RBB2001		 1 1 30 50
1.5 3G3RX2-
A2015		 2.5% 110% 本体
内置		 - 3G3AX-
RBA1202		 1 1 12 35
10.0% 215% - 3G3AX-
RBC4001		 1 1 10 35
2.2 3G3RX2-
A2022		 3.0% 150% 本体
内置		 - 3G3AX-
RBB3001		 1 1 30 35
10.0% 150% - 3G3AX-
RBC4001		 1 1 10 35
3.7 3G3RX2-
A2037		 3.0% 125% 本体
内置		 - 3G3AX-
RBB4001		 1 1 20 35
10.0% 125% - 3G3AX-
RBC6001		 1 1 10 35
5.5 3G3RX2-
A2055		 3.0% 120% 本体
内置		 - 3G3AX-
RBB3001		 2 2 30 16
10.0% 120% - 3G3AX-
RBC4001		 2 2 10 16
7.5 3G3RX2-
A2075		 3.0% 125% 本体
内置		 - 3G3AX-
RBB4001		 2 2 20 10
10.0% 125% - 3G3AX-
RBC6001		 2 2 10 10
11 3G3RX2-
A2110		 3.0% 125% 本体
内置		 - 3G3AX-
RBB4001		 3 4 20 10
10.0% 125% - 3G3AX-
RBC6001		 3 4 10 10
15 3G3RX2-
A2150		 3.0% 130% 本体
内置		 - 3G3AX-
RBC12001		 2 2 10 7.5
10.0% 130% - 3G3AX-
RBC12001		 2 2 10 7.5
18.5 3G3RX2-
A2185		 3.0% 105% 本体
内置		 - 3G3AX-
RBC12001		 2 2 10 7.5
10.0% 105% - 3G3AX-
RBC12001		 2 2 10 7.5
22 3G3RX2-
A2220		 3.0% 130% 本体
内置		 - 3G3AX-
RBC12001		 3 4 10 5
10.0% 130% - 3G3AX-
RBC12001		 3 4 10 5
30 3G3RX2-
A2300		 3.0% 160% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 5 11 10 2
10.0% 160% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 5 11 10 2
37 3G3RX2-
A2370		 3.0% 130% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 5 11 10 2
10.0% 130% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 5 11 10 2
45 3G3RX2-
A2450		 3.0% 130% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 6 12 10 2
10.0% 130% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 6 12 10 2
55 3G3RX2-
A2550		 3.0% 120% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 7 13 10 2
10.0% 120% 3G3AX-
RBU24		 1 3G3AX-
RBC12001		 7 13 10 2
400V
级		 0.75 3G3RX2-
A4007		 3.0% 220% 本体
内置		 - 3G3AX-
RBA1201		 2 3 20 100
10.0% 220% - 3G3AX-
RBB2001		 2 3 30 100
1.5 3G3RX2-
A4015		 3.0% 120% 本体
内置		 - 3G3AX-
RBA1201		 2 3 20 100
10.0% 120% - 3G3AX-
RBB2001		 2 3 30 100
2.2 3G3RX2-
A4022		 2.5% 150% 本体
内置		 - 3G3AX-
RBA1202		 2 3 12 100
10.0% 220% - 3G3AX-
RBC4001		 2 3 10 100
3.7 3G3RX2-
A4037		 3.0% 175% 本体
内置		 - 3G3AX-
RBB3001		 2 3 30 70
10.0% 175% - 3G3AX-
RBC4001		 2 3 10 70
5.5 3G3RX2-
A4055		 3.0% 120% 本体
内置		 - 3G3AX-
RBB3001		 2 3 30 70
10.0% 120% - 3G3AX-
RBC4001		 2 3 10 70
7.5 3G3RX2-
A4075		 3.0% 125% 本体
内置		 - 3G3AX-
RBB4001		 2 3 20 35
10.0% 125% - 3G3AX-
RBC6001		 2 3 10 35
11 3G3RX2-
A4110		 3.0% 120% 本体
内置		 - 3G3AX-
RBB3001		 4 5 30 35
10.0% 120% - 3G3AX-
RBC4001		 4 5 10 35
15 3G3RX2-
A4150		 3.0% 125% 本体
内置		 - 3G3AX-
RBB4001		 4 5 20 24
10.0% 125% - 3G3AX-
RBC6001		 4 5 10 24
18.5 3G3RX2-
A4185		 3.0% 140% 本体
内置		 - 3G3AX-
RBB3001		 8 6 30 24
10.0% 140% - 3G3AX-
RBC4001		 8 6 10 24
22 3G3RX2-
A4220		 3.0% 120% 本体
内置		 - 3G3AX-
RBB3001		 8 6 30 20
10.0% 120% - 3G3AX-
RBC4001		 8 6 10 20
30 3G3RX2-
A4300		 10.0% 100% 本体
内置		 - 3G3AX-
RBC12001		 4 5 10 15
10.0% 150% 3G3AX-
RBU42		 1 3G3AX-
RBC12001		 6 9 10 10
37 3G3RX2-
A4370		 3.0% 100% 本体
内置		 - 3G3AX-
RBC12001		 4 5 10 15
10.0% 155% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 6 9 10 6
45 3G3RX2-
A4450		 3.0% 130% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 6 9 10 6
10.0% 130% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 6 9 10 6
55 3G3RX2-
A4550		 3.0% 140% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 8 10 10 6
10.0% 140% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 8 10 10 6
75 3G3RX2-
B4750		 3.0% 130% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 10 14 10 6
10.0% 130% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 10 14 10 6
90 3G3RX2-
B4900		 3.0% 105% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 10 14 10 6
10.0% 105% 3G3AX-
RBU43		 1 3G3AX-
RBC12001		 10 14 10 6
110 3G3RX2-
B411K		 3.0% 105% 3G3AX-
RBU43		 2 3G3AX-
RBC12001		 12 15 10 6
10.0% 105% 3G3AX-
RBU43		 2 3G3AX-
RBC12001		 12 15 10 6
132 3G3RX2-
B413K		 3.0% 115% 3G3AX-
RBU43		 2 3G3AX-
RBC12001		 16 16 10 6
10.0% 115% 3G3AX-
RBU43		 2 3G3AX-
RBC12001		 16 16 10 6

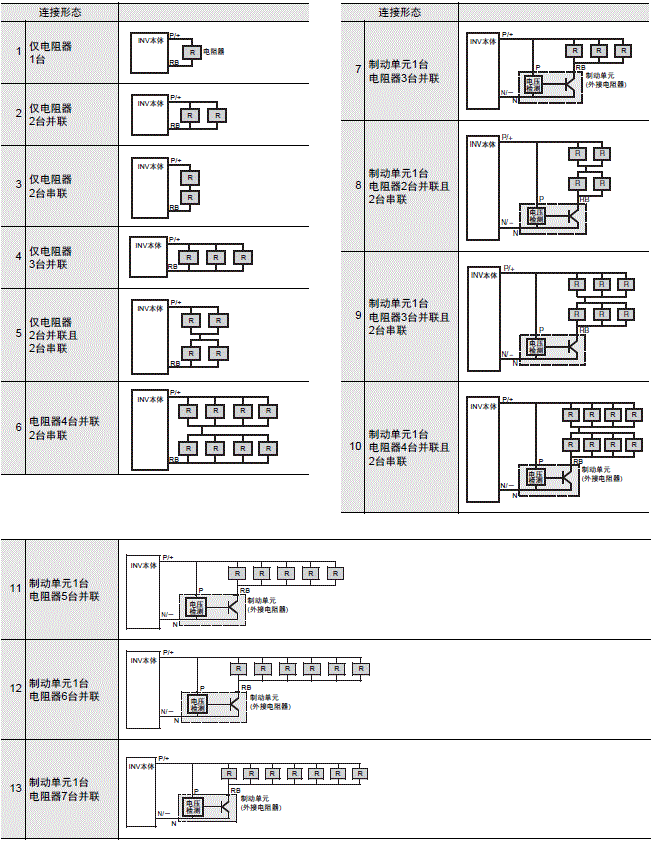

连接形态

3G3RX2 种类 6
3G3RX2 种类 7

名称 型号
无线电噪声滤波器 3G3AX-ZCL2
3G3AX-ZCL1

名称 变频器规格 型号
输入
电源		 最大
适用
电机
容量
[kＷ]		 型号 负载
规格
选择		 最大
适用
电机
容量
[kＷ]		 额定
输入
电流
[A]
输入
侧噪
声滤
波器		 200V级 0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-NFI21
LD 0.75 3.9
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2 3G3AX-NFI22
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-NFI23
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-NFI24
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37 3G3AX-NFI25
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-NFI26
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64 3G3AX-NFI27
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-NFI28
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94 3G3AX-NFI29
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150 3G3AX-NFI2A
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 3G3AX-NFI2B
VLD 45 186
45 3G3RX2-A2450 ND 45 200
LD 55 240 3G3AX-NFI2C
VLD 55 240
55 3G3RX2-A2550 ND 55 242
LD 75 280 ─
VLD 75 280
400V级 0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-NFI41
LD 1.5 4.3
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1 3G3AX-NFI42
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-NFI43
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-NFI44
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32 3G3AX-NFI45
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-NFI46
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47 3G3AX-NFI47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-NFI48
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77 3G3AX-NFI49
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-NFI4A
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 ─
VLD 75 149

名称 变频器规格 型号
输入
电源		 最大
适用
电机
容量
[kＷ]		 型号 负载
规格
选择		 最大
适用
电机
容量
[kＷ]		 额定
输入
电流
[A]
EMC
用噪
声滤
波器
＊		 200V级 0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-EFI41
LD 0.75 3.9
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2 3G3AX-EFI42
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-EFI43
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-EFI44
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37 3G3AX-EFI45
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-EFI47
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64 3G3AX-EFI48
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-EFI49
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94 3G3AX-EFI4A
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150 3G3AX-EFI4B
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 ─
VLD 45 186
400V级 0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-EFI41
LD 1.5 4.3
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1 3G3AX-EFI42
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-EFI43
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-EFI44
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32 3G3AX-EFI45
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-EFI46
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47 3G3AX-EFI47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-EFI48
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77 3G3AX-EFI49
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-EFI4A
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 3G3AX-EFI4B
VLD 75 149
75 3G3RX2-B4750 ND 75 164
LD 90 176
VLD 90 176
90 3G3RX2-B4900 ND 90 194
LD 110 199 ─
VLD 110 199

＊EMC用噪声滤波器内置于RX2主体中，但在电机和变频器间的电缆较长等情况下，可能需要另外设置EMC用噪声滤波器。

名称 变频器规格 型号
输入
电源		 最大
适用
电机
容量
[kＷ]		 型号 负载
规格
选择		 最大
适用
电机
容量
[kＷ]		 额定
输入
电流
[A]
输出
侧噪
声滤
波器		 200V级 0.4 3G3RX2-A2004 ND 0.4 3 3G3AX-NFO01
LD 0.75 3.7
VLD 0.75 3.7
0.75 3G3RX2-A2007 ND 0.75 5
LD 1.5 6.3 3G3AX-NFO02
VLD 1.5 6.3
1.5 3G3RX2-A2015 ND 1.5 7.5
LD 2.2 9.4
VLD 2.2 9.4
2.2 3G3RX2-A2022 ND 2.2 10.5
LD 3.7 12 3G3AX-NFO03
VLD 3.7 12
3.7 3G3RX2-A2037 ND 3.7 16.5
LD 5.5 19.6
VLD 5.5 19.6
5.5 3G3RX2-A2055 ND 5.5 24
LD 7.5 30 3G3AX-NFO04
VLD 7.5 30
7.5 3G3RX2-A2075 ND 7.5 32
LD 11 44
VLD 11 44
11 3G3RX2-A2110 ND 11 46
LD 15 58 3G3AX-NFO05
VLD 15 58
15 3G3RX2-A2150 ND 15 64
LD 18.5 73 3G3AX-NFO06
VLD 18.5 73
18.5 3G3RX2-A2185 ND 18.5 76
LD 22 85
VLD 22 85
22 3G3RX2-A2220 ND 22 95
LD 30 113 3G3AX-NFO07
VLD 30 113
30 3G3RX2-A2300 ND 30 121
LD 37 140
VLD 37 140
37 3G3RX2-A2370 ND 37 145
LD 45 169 ─
VLD 45 169
400V级 0.75 3G3RX2-A4007 ND 0.75 2.5 3G3AX-NFO01
LD 1.5 3.1
VLD 1.5 3.1
1.5 3G3RX2-A4015 ND 1.5 3.8
LD 2.2 4.8
VLD 2.2 4.8
2.2 3G3RX2-A4022 ND 2.2 5.3
LD 3.7 6.7 3G3AX-NFO02
VLD 3.7 6.7
3.7 3G3RX2-A4037 ND 3.7 9
LD 5.5 11.1 3G3AX-NFO03
VLD 5.5 11.1
5.5 3G3RX2-A4055 ND 5.5 14
LD 7.5 16
VLD 7.5 16
7.5 3G3RX2-A4075 ND 7.5 19
LD 11 22
VLD 11 22
11 3G3RX2-A4110 ND 11 25
LD 15 29 3G3AX-NFO04
VLD 15 29
15 3G3RX2-A4150 ND 15 32
LD 18.5 37
VLD 18.5 37
18.5 3G3RX2-A4185 ND 18.5 38
LD 22 43
VLD 22 43
22 3G3RX2-A4220 ND 22 48
LD 30 57 3G3AX-NFO05
VLD 30 57
30 3G3RX2-A4300 ND 30 58
LD 37 70
VLD 37 70
37 3G3RX2-A4370 ND 37 75
LD 45 85 3G3AX-NFO06
VLD 45 85
45 3G3RX2-A4450 ND 45 91
LD 55 105 3G3AX-NFO07
VLD 55 105
55 3G3RX2-A4550 ND 55 112
LD 75 135
VLD 75 135
75 3G3RX2-B4750 ND 75 149
LD 90 160 ─
VLD 90 160

名称 变频器规格 型号
输入
电源		 最大
适用
电机
容量
[kＷ]		 型号 负载
规格
选择		 最大
适用
电机
容量
[kＷ]		 额定
输入
电流
[A]
DC
电抗
器		 200V级 0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-DL2004
LD 0.75 3.9 3G3AX-DL2007
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2 3G3AX-DL2015
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-DL2022
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9 3G3AX-DL2037
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-DL2055
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37 3G3AX-DL2075
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-DL2110
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64 3G3AX-DL2150
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-DL2220
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120 3G3AX-DL2300
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150 3G3AX-DL2370
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 3G3AX-DL2450
VLD 45 186
45 3G3RX2-A2450 ND 45 200
LD 55 240 3G3AX-DL2550
VLD 55 240
55 3G3RX2-A2550 ND 55 242
LD 75 280 ─
VLD 75 280
400V级 0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-DL4007
LD 1.5 4.3 3G3AX-DL4015
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9 3G3AX-DL4022
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1 3G3AX-DL4037
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-DL4055
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20 3G3AX-DL4075
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-DL4110
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32 3G3AX-DL4150
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-DL4220
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-DL4300
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77 3G3AX-DL4370
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-DL4450
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116 3G3AX-DL4550
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 ─
VLD 75 149

名称 变频器规格 型号
输入
电源		 最大
适用
电机
容量
[kＷ]		 型号 负载
规格
选择		 最大
适用
电机
容量
[kＷ]		 额定
输入
电流
[A]
AC
电抗
器		 200V级 0.4 3G3RX2-A2004 ND 0.4 3.3 3G3AX-AL2025
LD 0.75 3.9
VLD 0.75 3.9
0.75 3G3RX2-A2007 ND 0.75 5.5
LD 1.5 7.2
VLD 1.5 7.2
1.5 3G3RX2-A2015 ND 1.5 8.3
LD 2.2 10.8 3G3AX-AL2055
VLD 2.2 10.8
2.2 3G3RX2-A2022 ND 2.2 12
LD 3.7 13.9
VLD 3.7 13.9
3.7 3G3RX2-A2037 ND 3.7 18
LD 5.5 23 3G3AX-AL2110
VLD 5.5 23
5.5 3G3RX2-A2055 ND 5.5 26
LD 7.5 37
VLD 7.5 37
7.5 3G3RX2-A2075 ND 7.5 35
LD 11 48 3G3AX-AL2220
VLD 11 48
11 3G3RX2-A2110 ND 11 51
LD 15 64
VLD 15 64
15 3G3RX2-A2150 ND 15 70
LD 18.5 80 3G3AX-AL2330
VLD 18.5 80
18.5 3G3RX2-A2185 ND 18.5 84
LD 22 94
VLD 22 94
22 3G3RX2-A2220 ND 22 105
LD 30 120 3G3AX-AL2500
VLD 30 120
30 3G3RX2-A2300 ND 30 133
LD 37 150
VLD 37 150
37 3G3RX2-A2370 ND 37 160
LD 45 186 3G3AX-AL2750
VLD 45 186
45 3G3RX2-A2450 ND 45 200
LD 55 240
VLD 55 240
55 3G3RX2-A2550 ND 55 242
LD 75 280 ─
VLD 75 280
400V级 0.75 3G3RX2-A4007 ND 0.75 2.8 3G3AX-AL4025
LD 1.5 4.3
VLD 1.5 4.3
1.5 3G3RX2-A4015 ND 1.5 4.2
LD 2.2 5.9 3G3AX-AL4055
VLD 2.2 5.9
2.2 3G3RX2-A4022 ND 2.2 5.8
LD 3.7 8.1
VLD 3.7 8.1
3.7 3G3RX2-A4037 ND 3.7 9.8
LD 5.5 13.3 3G3AX-AL4110
VLD 5.5 13.3
5.5 3G3RX2-A4055 ND 5.5 15
LD 7.5 20
VLD 7.5 20
7.5 3G3RX2-A4075 ND 7.5 21
LD 11 24 3G3AX-AL4220
VLD 11 24
11 3G3RX2-A4110 ND 11 28
LD 15 32
VLD 15 32
15 3G3RX2-A4150 ND 15 35
LD 18.5 41 3G3AX-AL4330
VLD 18.5 41
18.5 3G3RX2-A4185 ND 18.5 42
LD 22 47
VLD 22 47
22 3G3RX2-A4220 ND 22 53
LD 30 63 3G3AX-AL4500
VLD 30 63
30 3G3RX2-A4300 ND 30 64
LD 37 77
VLD 37 77
37 3G3RX2-A4370 ND 37 83
LD 45 94 3G3AX-AL4750
VLD 45 94
45 3G3RX2-A4450 ND 45 100
LD 55 116
VLD 55 116
55 3G3RX2-A4550 ND 55 121
LD 75 149 ─
VLD 75 149

名称 规格 型号
PG选装单元 位置、速度控制用 3G3AX-RX2-PG01
数字操作器用
电缆		 RJ45连接器、符合EIA568标准的电缆(UTP 5类电缆)、电缆长度 1m 3G3AX-OPCN1
RJ45连接器、符合EIA568标准的电缆(UTP 5类电缆)、电缆长度 3m 3G3AX-OPCN3

软件

FA整合工具包 CX-One

产品名称 规格 型号 海外
标准
许可
数量		 介质
FA整合工具包
CX-One Ver.4.□		 CX-One是针对欧姆龙生产的PLC、元器件提供的
整合工具包。
其运行环境如下所示。
OS: Windows XP(Service Pack3以上、32bit版)/
Windows Vista(32bit版/64bit版)/Windows 7
(32bit版/64bit版)/Windows 8(32bit版/64bit版)/
Windows 8.1(32bit版/64bit版)/
Windows 10(32bit版/64bit版)
CX-One Ver.4.□包括CX-Drive Ver.3.□。
详情请参阅CX-One产品样本(SBCZ-CN5-063)。		 单台
认证
＊		 DVD CXONE-
AL01D-V4		 -

＊CX-One还备有多台认证(3、10、30、50)及DVD介质供您选择。
注. RX2系列需要Ver3.0以上版本的CX-Drive。

信息更新: 2024年11月4日

产品类别

产品共通信息

页面顶部
新品情报
解决方案
新闻与活动
产品中心
共通信息
资料目录下载
服务与支持
联系我们
相关网站链接
400-820-4535

微信服务号

微信资讯号

© Copyright 欧姆龙自动化（中国）有限公司 版权所有 2005-2024.
All Rights Reserved.

京ICP备16038189号-1 沪公网安备 31011502002231号

服务支持
APP下载

欧姆龙FA世界

在线客服
邮件订阅
TOP
