E8FC

关于共通注意事项，请浏览www.fa.omron.com.cn/。

下列项目是确保安全所需的内容，请务必遵守。
• 请勿在下述设置场所中使用本产品。
  ①受直射阳光照射的场所
  ②湿度高、可能结露的场所
  ③有腐蚀性气体的场所
  ④振动及冲击超过额定范围的场所
  ⑤水、油、化学药品等飞溅的场所
  ⑥会触及蒸汽的场所
  ⑦有强电场、强磁场的场所
• 请勿在具有易燃性、爆炸性气体的环境下使用。
• 请勿在超过额定范围的环境中使用。
• 请勿在水中、雨中及室外使用。
• 请勿在具有爆炸性、腐蚀性的流体中使用。
• 请勿使流体冻结或固化。否则，会导致故障或破损。
• 请设置溢流阀，避免形成液封回路。
• 设置或更换传感器时，请确认设备停止、流体除压等安全问题后再进行操作。
• 为确保操作、保养安全，安装时请远离高压设备或动力设备。
• 旋转时，请利用扳手等支撑外壳夹持部。
• 请将高压线、动力线与本产品的接线分开。如使用同一根线或在同一个管道内走线，本产品则可能会因感应而发生误动作或损坏。
• 进行接线时，请务必先切断电源。
• 请勿用湿手接线。
• 负载不得超过额定范围。否则可能引发破损或起火。
• 请正确连接负载。
• 负载和传感器连接在不同的电源上时，请务必先接通传感器电源。
• 对未接线的末端进行加工时，请勿与其他接线或设备接触。
• 请勿在本体破损的状态下使用。
• 螺纹部比较锐利，敬请注意。
• 请勿用力拉拽连接电缆。
• 清洁时请勿使用有机溶剂类(稀释剂、酒精等)，否则会造成保护结构老化、显示分辨率变差。
• 请勿对本体进行分解、修理或改装。
• 废弃时请作为工业废弃物处理。
• 该产品在使用Class2回路的条件下，通过了UL标准认证。美国及加拿大请使用Class2电源。电缆请使用欧姆龙XS5WD4系列或XS5F-D4系列。
• 传感器铭牌中记载的符号表示直流。
• 计测易燃性流体时，使用的温度应远低于燃点。
• 检测部位的表面温度可能会升高。安装或清扫时请先断开电源。

• 请勿用作商业交易用的计量器。
• 请勿用在含杂质的流体中。
• 非传导性流体的配管采用树脂材质时，请将外壳接地。
• 使用的液体温度必须高于环境温度。使用时为防止凝露，请利用空调除湿，并与冷配管隔开30cm以上距离。
• 请勿使产品掉落、碰撞等承受过大的冲击。
• 请使用符合配管直径的专用适配器和推荐配管接头，否则可能引起故障或损坏。
• 使用传感器时请确保配管内是注满水的状态。
• 请在螺钉部分涂抹润滑脂等，避免其因烧结等而难以拆卸。
• 请按照规定的扭矩值紧固。
• 在IO-Link模式下使用时，主站与传感器间的接线长度请控制在20m以下。
• 在某些使用环境下，电源接通后可能需要经过一定时间测量值才能稳定。
• 请勿在模拟输出模式下连接到IO-Link主站上。根据IO-Link主站规格的不同，本产品可能破坏。
• 请勿使用螺丝刀等尖锐物品按压，以防破损。
• 在温度急剧变化的环境下使用时，请事先进行评估。
• 进行维护时，请使用柔软的刷子或棉布等。避免损伤检测部和O型圈。
• 更换O型圈时，请避免异物卡入其中。
• 使用时请勿让传感器检测部承受过大压力。
• 该产品请依据相关规定（法令）进行废弃。
• 请在海拔2,000m以下的环境下使用。
• 请在污染度3以下的环境下使用

• 请根据配管的连接口径选择使用适配器。

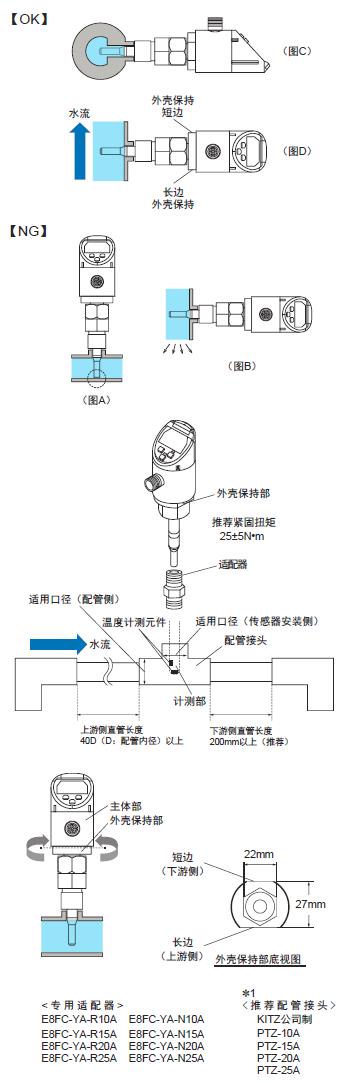

• 配管时，请使用KITZ公司制PTZ配管接头（见图*1）。
• 请使用“配管侧”和“传感器安装侧”口径相同的配管接头。
由于传感器的设计是使计测部位于配管的中央，因此使用不同口径的配管接头会导致无法正确测量。
• 请注入流体，使配管内的水位达到注满状态。否则可能会导致测量值偏差及波动。
• 配管时，请同时确保上游侧和下游侧的直管长度如右下图所示。（否则可能会导致测量值偏差）
• 安装时请注意避免让计测部接触配管壁。(图A)
• 请勿安装在下部敞开朝下的配管上。(图B)
• 水平配管时，建议进行横向安装。(图C)
• 垂直配管时，建议在安装时确保流向自下而上。(图D)
• 可以在外壳保持部和主体部的边界进行旋转。旋转时，请利用扳手等支撑外壳保持部。
• 水平配管和垂直配管时，请确保外壳保持部的长边侧朝配管上游设置。
