S8FS-G

开关电源 (15/30/50/100/150/300/600W型)

S8FS-G

卓越的性能与高可靠性并存，符合各种标准，适用性广泛。

引领时代的开关电源

低功耗控制柜设计，助力实现碳中和

信息更新: 2022年6月14日

额定值/性能/功能

功率 15W
项目 输出电压 5V 12V 15V 24V
效率＊ AC100V输入时 80% typ. 84% typ. 84% typ. 85% typ.
AC200V输入时 80% typ. 84% typ. 84% typ. 86% typ.
AC230V输入时 80% typ. 84% typ. 84% typ. 86% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC80V～370V
频率 ＊ 50/60Hz(47～450Hz)
电流 ＊ AC100V输入时 0.32A typ.
AC200V输入时 0.2A typ.
功率因数 * -
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 3A 1.3A 1A 0.65A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		40mVp-p以下 40mVp-p以下 40mVp-p以下 60mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 15ms typ. 14ms typ. 15ms typ. 15ms typ.
AC200V输入时 75ms typ. 70ms typ. 75ms typ. 70ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 无
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 无
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_1_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_1_2)之间　截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_1_3)之间

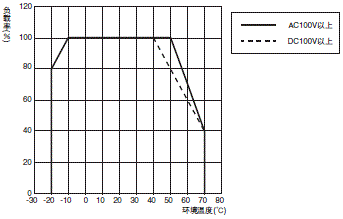

环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 250g
冷却风扇 无
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场
强度 		符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：接插件端子型除外)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(接插件端子型除外)
CSA C22.2 No.60950-1、No.62368-1(接插件端子型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕, OVCⅡ 〔2000＜and≤3000m〕,
Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 30W
项目 输出电压 5V 12V 15V 24V
效率＊ AC100V输入时 81% typ. 84% typ. 86% typ. 86% typ.
AC200V输入时 81% typ. 86% typ. 88% typ. 88% typ.
AC230V输入时 81% typ. 86% typ. 88% typ. 89% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC80V～370V
频率 ＊ 50/60Hz(47～450Hz)
电流 ＊ AC100V输入时 0.72A typ.
AC200V输入时 0.43A typ.
功率因数 * -
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 6A 3A 2.4A 1.5A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		50mVp-p以下 60mVp-p以下 50mVp-p以下 60mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 11ms typ. 10ms typ. 11ms typ. 10ms typ.
AC200V输入时 60ms typ. 50ms typ. 50ms typ. 55ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 无
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 无
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_2_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_2_3)之间　截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_2_2)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 250g
冷却风扇 无
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场强度 符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：接插件端子型除外)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(接插件端子型除外)
CSA C22.2 No.60950-1、No.62368-1(接插件端子型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕, OVCⅡ 〔2000＜and≤3000m〕,
Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕, Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 50W
项目 输出电压 5V 12V 15V 24V
效率＊ AC100V输入时 81% typ. 84% typ. 86% typ. 86% typ.
AC200V输入时 82% typ. 86% typ. 88% typ. 89% typ.
AC230V输入时 82% typ. 86% typ. 88% typ. 89% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC80V～370V
频率 ＊ 50/60Hz(47～450Hz)
电流 ＊ AC100V输入时 1.1A typ.
AC200V输入时 0.62A typ.
功率因数 * -
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 8A 4.3A 3.5A 2.2A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		40mVp-p以下 40mVp-p以下 40mVp-p以下 60mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 14ms typ. 11ms typ. 10ms typ. 10ms typ.
AC200V输入时 75ms typ. 60ms typ. 60ms typ. 55ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 无
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 无
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_3_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_3_2)之间　截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_3_3)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 300g
冷却风扇 无
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场
强度 		符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：接插件端子型除外)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(接插件端子型除外)
CSA C22.2 No.60950-1、No.62368-1(接插件端子型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕, OVCⅡ 〔2000＜and≤3000m〕,
Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 100W
项目 输出电压 5V 12V 15V 24V
效率＊ AC100V输入时 79% typ. 84% typ. 85% typ. 87% typ.
AC200V输入时 81% typ. 86% typ. 87% typ. 89% typ.
AC230V输入时 81% typ. 86% typ. 87% typ. 89% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC80V～370V
频率 ＊ 50/60Hz(47～450Hz)
电流 ＊ AC100V输入时 2.1A typ.
AC200V输入时 1.2A typ.
功率因数 * -
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 16A 8.5A 7A 4.5A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		70mVp-p以下 90mVp-p以下 100mVp-p以下 80mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 12ms typ. 11ms typ. 11ms typ. 10ms typ.
AC200V输入时 70ms typ. 55ms typ. 55ms typ. 55ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 无
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 有(仅带远程控制功能型)
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　
截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_4_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_4_2)之间　截止电流20mA
仅带远程控制功能型
AC500V 1min(所有输出端子)和(所有RC端子)之间　
截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_4_3)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 400g
冷却风扇 无
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场强度 符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：接插件端子型、带远程控制功能型除外)
UL 508(Recognition：仅带远程控制功能型)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(接插件端子型、带远程控制功能型除外)
CSA C22.2 No.60950-1、No.62368-1(接插件端子型、带远程
控制功能型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕,
OVCⅡ 〔2000＜and≤3000m〕, Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 150W
项目 输出电压 5V 12V 15V 24V 48V
效率＊ AC100V
输入时 		78% typ. 84% typ. 85% typ. 87% typ. 85% typ.
AC200V
输入时 		81% typ. 87% typ. 88% typ. 89% typ. 88% typ.
AC230V
输入时 		81% typ. 87% typ. 88% typ. 90% typ. 88% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC80V～370V
频率 ＊ 50/60Hz(47～450Hz)
电流 ＊ AC100V
输入时 		3A typ.
AC200V
输入时 		1.8A typ.
功率因数 * -
漏电流 ＊ AC100V
输入时 		0.5mA以下
AC200V
输入时 		1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V
输入时 		14A typ.
AC200V
输入时 		28A typ.
输出
特性 		额定输出电流 21A 13A 10A 6.5A 3.3A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～240V
输入时 		100mVp
-p以下		 110mVp
-p以下		 80mVp
-p以下		 110mVp
-p以下		 120mVp
-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～240V
输入时 		0.05%/℃以下
启动时间 ＊ AC100V
输入时 		1,000ms以下
AC200V
输入时 		1,000ms以下
输出保持
时间 ＊ 		AC100V
输入时 		14ms typ. 10ms typ. 10ms typ. 10ms typ. 11ms typ.
AC200V
输入时 		80ms typ. 55ms typ. 55ms typ. 55ms typ. 55ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 无
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 有(仅带远程控制功能型)
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　
截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_5_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_5_2)之间　截止电流20mA
仅带远程控制功能型
AC500V 1min(所有输出端子)和(所有RC端子)之间　
截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_5_3)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 500g
冷却风扇 无
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2(额定负载的80%以下时符合)
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场强度 符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：接插件端子型、带远程控制功能型除外)
UL 508(Recognition：仅带远程控制功能型)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(接插件端子型、带远程控制功能型除外)
CSA C22.2 No.60950-1、No.62368-1(接插件端子型、带远程
控制功能型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕,
OVCⅡ 〔2000＜and≤3000m〕, Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 300W
项目 输出电压 12V 15V 24V 48V
效率＊ AC100V输入时 81% typ. 81% typ. 82% typ. 82% typ.
AC200V输入时 85% typ. 85% typ. 87% typ. 87% typ.
AC230V输入时 85% typ. 86% typ. 87% typ. 87% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC120V～370V
频率 ＊ 50/60Hz(47～63Hz)
电流 ＊ AC100V输入时 4.2A typ.
AC200V输入时 2.1A typ.
功率因数 * 0.9以上
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 25A 20A 14A 7A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		140mVp-p以下 270mVp-p以下 150mVp-p以下 330mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 30ms typ. 30ms typ. 30ms typ.
40ms typ.
(输出保持
时间延长型）		 30ms typ.
AC200V输入时 30ms typ. 25ms typ. 30ms typ.
40ms typ.
(输出保持
时间延长型）		 30ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 有　断路(断电复位)
串联运行 可(最多2台、需要外接二极管)
并联运行 不可，但可备份运行(需要外接二极管)
远程传感 无
远程控制 有(仅带远程控制功能型)
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　
截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_6_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_6_2)之间　截止电流20mA
仅带远程控制功能型
AC500V 1min(所有输出端子)和(所有RC端子)之间　
截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_6_3)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 700g
冷却风扇 有
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场
强度 		符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：带远程控制功能型除外)
UL 508(Recognition：仅带远程控制功能型)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(带远程控制功能型除外)
CSA C22.2 No.60950-1、No.62368-1(带远程控制功能型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕,
OVCⅡ 〔2000＜and≤3000m〕, Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

功率 600W
项目 输出电压 12V 15V 24V 48V
效率＊ AC100V输入时 84% typ. 84% typ. 85% typ. 88% typ.
AC200V输入时 88% typ. 88% typ. 89% typ. 92% typ.
AC230V输入时 88% typ. 88% typ. 90% typ. 92% typ.
输入
条件 		输入电压容许范围 ＊ 单相　AC85V～264V、DC120V～350V
频率 ＊ 50/60Hz(47～63Hz)
电流 ＊ AC100V输入时 7.7A typ.
AC200V输入时 3.8A typ.
功率因数 * 0.9以上
漏电流 ＊ AC100V输入时 0.5mA以下
AC200V输入时 1mA以下
冲击电流 ＊
(25℃、冷
启动) 		AC100V输入时 14A typ.
AC200V输入时 28A typ.
输出
特性 		额定输出电流 50A 40A 27A 13A
电压可调范围 ＊ -10～+15%(V.ADJ)
波动干扰
电压 ＊ 		AC100V～
240V输入时 		170mVp-p以下 170mVp-p以下 280mVp-p以下 340mVp-p以下
静输入变动 ＊ 0.5%以下
静负载变动 ＊ 1.0%以下
温度变化 AC100V～
240V输入时 		0.05%/℃以下
启动时间 ＊ AC100V输入时 1,000ms以下
AC200V输入时 1,000ms以下
输出保持
时间 ＊ 		AC100V输入时 30ms typ. 25ms typ. 30ms typ.
40ms typ.
(输出保持
时间延长型）		 30ms typ.
AC200V输入时 30ms typ. 25ms typ. 30ms typ.
40ms typ.
(输出保持
时间延长型）		 30ms typ.
附带
功能 		过电流保护 有　自动复位
过电压保护 ＊ 有　额定输出电压的120%以上，断路(断电复位)
过热保护 有　断路(断电复位)
串联运行 可(最多2台、需要外接二极管)
并联运行 可(最多5台、仅限S8FS-G60024 带并联运行功能型)
远程传感 无
远程控制 有(仅带远程控制功能型)
输出指示灯 有(LED　颜色：绿)
绝缘
耐压 		耐压 AC3kV 1min(所有输入端子)和(所有输出端子)之间　
截止电流20mA
AC2kV 1min(所有输入端子)和(3656_sp_7_1)之间　截止电流20mA
AC1kV 1min(所有输出端子)和(3656_sp_7_2)之间　截止电流20mA
仅带远程控制功能型
AC500V 1min(所有输出端子)和(所有RC端子)之间　
截止电流20mA
绝缘电阻 100MΩ以上、DC500V(所有输出端子)和(所有输入端子·3656_sp_7_3)之间
环境 使用环境温度 -20～+70℃(降额因温度而异)(不结冰、凝露)
储存温度 -25～+75℃(不结冰、凝露)
使用环境湿度 90%RH以下(储存湿度90%RH以下)
耐振动 10～55Hz 最大4.5G 单振幅0.375mm 3方向各2h
耐冲击 150m/s2 6个方向 各3次
可靠
性 		期待寿命 ＊ 10年以上
构造 外形尺寸 请参阅样本的“外形尺寸”。
重量 1,050g
冷却风扇 有
保护构造 -
标准
支持 		高次谐波抑制 符合EN 61000-3-2
EMI ＊ 噪音端子电压 符合EN 61204-3 Class B、 EN 55011 Class B
辐射干扰电场强度 符合EN 61204-3 Class B、 EN 55011 Class B
EMS EN 61204-3 high severity levels
安全标准 UL 508(Listing：带远程控制功能型除外)
UL 508(Recognition：仅带远程控制功能型)
UL 60950-1、UL 62368-1(Recognition, OVCⅡ 〔≤3000m〕,
Pol2)
CSA C22.2 No.107.1(带远程控制功能型除外)
CSA C22.2 No.60950-1、No.62368-1(带远程控制功能型除外)
EN 62477-1(OVCⅢ 〔≤2000m〕,
OVCⅡ 〔2000＜and≤3000m〕, Pol2)
EN/IEC 60950-1、EN/IEC 62368-1(OVCⅡ 〔≤3000m〕,
Pol2)
符合EN/IEC 61558-2-16标准
符合PELV(EN/IEC 60204-1)标准
EAC(TR CU 004 / 2011, TR CU 020 / 2011)
RCM(EN61000-6-4)
船舶标准 无
SEMI标准 SEMI F47-0706(AC200 V输入时)

＊请确认样本的“条件”。

条件

效率 额定输出电压和额定输出电流时的值。
输入条件 输入电压容许范围 根据不同的变频器，有些输出规格的输出频率为50/60Hz，
可能会因产品内部温度的上升而导致冒烟、烧损，因此请勿将变频器的输出用作产品电源。
输入连接UPS时，请勿连接矩形波输出设备。否则可能会因产品内部温度上升而导致冒烟及烧坏。
频率
电流 额定输出电压和额定输出电流时的值。
功率因数 额定输出电压和额定输出电流时的值。
漏电流 符合电气用品安全法规定的值。
冲击电流
(25℃、冷启动) 		25℃、冷启动。请参照下图。
输出特性 电压可调范围 调节V.ADJ的电位器能使电压上升至电压可调范围的+15%以上。
输出电压可调时，请注意确认产品的输出电压，以免使负载损坏。
波动干扰电压 额定输出电压和额定输出电流时的值。
使用环境温度为25℃时。
静输入变动 额定输出电压和额定输出电流时，
使输入电压慢慢地在容许输入电压范围内变化时的输出电压最大变化值。
静负载变动 输入电压在容许输入电压范围内时，
使输出电流在0A～额定输出电流的范围内变化时的值。
启动时间 额定输出电压和额定输出电流时的值。
25℃、冷启动。请参照下图。
输出保持时间 额定输出电压和额定输出电流时的值。
25℃。请参照下图。
附带功能 过电压保护 关于输入电源的复位，请参阅样本的“●过电压保护”。
可靠性 期待寿命 请参阅样本的“以预防维护为目的的更换时间和定期更换的建议”。
标准支持 EMI 噪音端子电压 150W以上的机型在产品下方敷设铝板时符合ClassB标准。
辐射干扰电场强度

关于标准适用性

• EC指令和各种安全标准(UL、EN等)的适用范围是在输入电压AC90V～AC264V时适用。
• 关于EN/IEC 61558-2-16
需符合EN/IEC 60204-1(机械安全)标准时，控制电路需使用复合绕组变压器，但使用内置有符合EN/IEC 6155-8-2-16标准的变压器的产品时，有时则无需使用该复合绕组变压器。
• 关于DC输入时的安全标准对象 ＊
DC输入时的安全标准对象为UL60950-1、cUR(CSA C22.2 No.60950-1)、EN/IEC 62368-1、EN 62477-1、EN/IEC 61558-2-16、EN/IEC 60204-1。(但是，输入电压范围为DC120V~320V。S8FS-G60048□未取得DC输入的安全标准认证。)
连接UL认证的保险丝，即可符合安全标准。UL认证产品的保险丝请务必选择满足以下条件。
　S8FS-G015□□/030□□(DC320V以上、3A)
　S8FS-G050□□(DC320V以上、4A)
　S8FS-G100□□(DC320V以上、8A)
　S8FS-G150□□(DC320V以上、10A)
　S8FS-G300□□(DC320V以上、12A)
　S8FS-G600□□(DC320V以上、20A)
• 支持EN/IEC 60204-1的PELV输出时，请将输出负侧(-V)与PE进行接地。＊
＊适用于2018年5月以后生产的产品

冲击电流、启动时间、输出保持时间

S8FS-G 额定值 / 性能 17

注. 并联运行、备份运行时，将流入与台数对应的冲击电流。特别要仔细确认保险丝的熔断特性和断路器的动作特性并加以选用，避免因冲击电流导致外接保险丝熔断或断路器启动。

波动干扰电压

规格参数中的脉动干扰电压是通过JEITA标准RC-9131A规定的测量电路测定的值。

S8FS-G 额定值 / 性能 18

特性数据

降额曲线

输出降额

15W/30W/50W/100W/150W

S8FS-G 额定值 / 性能 22

注1. (使用AC输入的客户：)
　　 AC100V以下时，请对负载进行比上述实线的降额曲线进一步减少1.3％/V的衰减。
　　 (40℃＜环境温度≤70℃)
　2. (使用DC输入的客户：)
　　 DC100V以下时，请用上述虚线的降额曲线乘以系数0.9，以减轻负载。

300W/600W

S8FS-G 额定值 / 性能 23

注. AC100V以下时，请对负载进行1.3%/V的衰减。

并联运行时
(带并联运行功能)

S8FS-G 额定值 / 性能 24

注. AC100V以下时，请对负载进行1.3%/V的衰减。

本产品适用于最高海拔3,000m。
在2,000～3,000m的范围内使用时，请按照下图中的降额曲线进行使用。

15W/30W/50W/100W/150W(AC输入时)

S8FS-G 额定值 / 性能 26

注. AC100V以下时，请对负载进行1.3%/V的衰减。(40℃＜环境温度≤70℃)

15W/30W/50W/100W/150W(DC输入时)

S8FS-G 额定值 / 性能 27

注. DC100V以下时，请用上述虚线的降额曲线乘以系数0.9，以减轻负载。

300W/600W

S8FS-G 额定值 / 性能 28

注. AC100V以下时，请对负载进行1.3%/V的衰减。

过电流保护

当负载电流变为额定电流的105%～160％时，将自动降低输出电压，保护产品本身免受短路电流及过电流的损害。
过电流状态解除后，输出电压将自动恢复到正常状态。

S8FS-G 额定值 / 性能 30

＊1. 在短路及过电流状态，以一定的周期间歇动作。
注1. 若在短路或过电流状态下继续使用，偶尔可能会导致内部零件老化及损坏。
　2. 考虑到内部零件万一老化或损坏带来的危害，请勿在负侧频繁发生冲击电流及过载状态的用途中使用。

过电压保护

检测过电压，避免因产品内部反馈电路故障等原因向负载施加过高的电压。
输出高于额定输出电压120%的过电压时，即切断输出电压。
需复位时，先将输入电源OFF，至少等待3分钟后再重新接通电源。

过热保护(300W、600W)

因风扇停止等原因导致产品内部温度升高时，过热保护电路启动，切断输出电压。
复位时请先切断输入电源，待充分冷却后，再重新接通输入电压。

远程控制功能 (仅带远程控制功能型)

通过本产品以外的直流电源(外部电源)对远程控制用接插件施加电压，可控制输出的ON/OFF。

内置电阻 Ri(Ω) +RC、-RC之间的电压(V) 流入电流(mA)
输出 ON 输出 OFF
780 4.5～12.5 0～0.5 20 max.

S8FS-G 额定值 / 性能 34

使用接插件：

CN61 适用接插件 适用触头
型号 B2B-XH-AM XHP-2 SXH-001T-P0.6
或
SXH-002T-P0.6
厂家 日本压着端子制造(J.S.T.)生产

适用压接工具：YC-110R(J.S.T.)或YRS-110(J.S.T.)

注1. 外部电源为4.5～12.5V时无需使用电流限制电阻R，12.5～24.5V时请插入1.5kΩ的电流限制电阻R。
　2. 反接时会导致内部零件损坏，敬请注意。
　3. ＋ RC、－ RC 端子为产品的二次侧电路。外部电源请使用SELV 输出的产品。此外，远程控制电路与产品的二次侧输出绝缘(功能绝缘)。

信息更新: 2022年6月14日

产品类别

产品共通信息

页面顶部
新品情报
解决方案
新闻与活动
产品中心
共通信息
资料目录下载
服务与支持
联系我们
相关网站链接
400-820-4535

微信服务号

微信资讯号

© Copyright 欧姆龙自动化（中国）有限公司 版权所有 2005-2024.
All Rights Reserved.

京ICP备16038189号-1 沪公网安备 31011502002231号

服务支持
APP下载

欧姆龙FA世界

在线客服
邮件订阅
TOP
