NY5□□-1

工业PC平台 NY系列IPC机器控制器

NY5□□-1

实现了控制进化和信息革新相融合的次世代工业用PC

NY000-AS02于2018年11月底订货截止。NY5□□-1系列部分产品预定于2021年9月底订货截止。

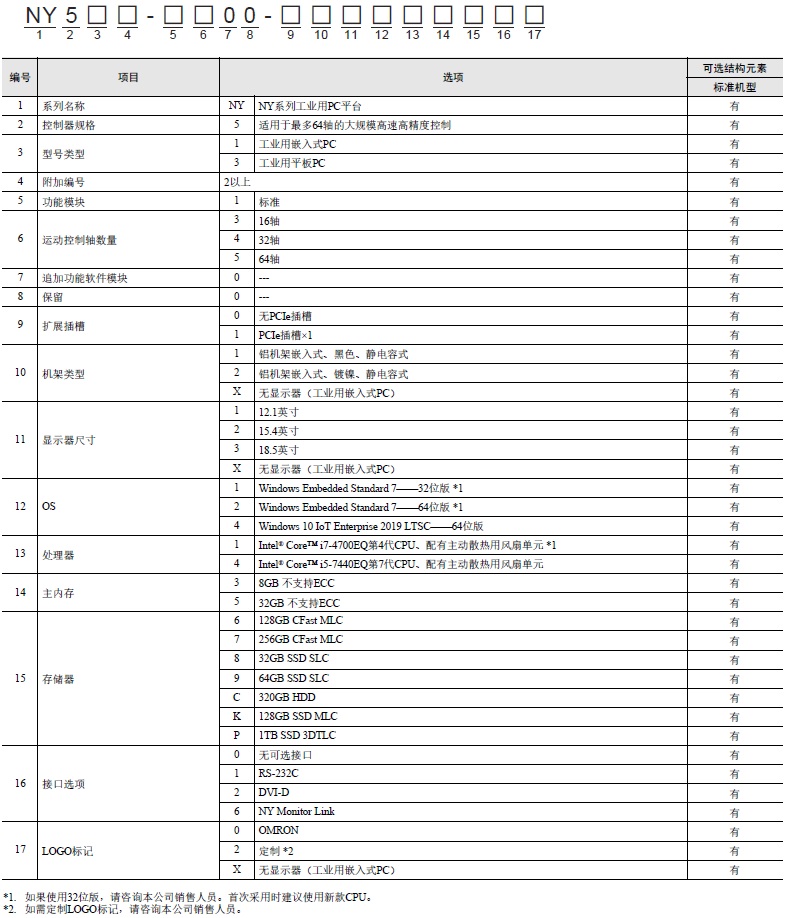

型号标准

本型号标准,旨在帮助您根据产品型号理解规格等含义。但这不能意味着本公司可以提供由各符号组合而成的所有型号,敬请谅解。

NY5□□-1 种类 1

NY系列 IPC机器控制器

代表型号

下表显示代表型号。还提供其他型号。为了帮助用户选择更适合的机型,详情请向本公司销售人员咨询。

产品名称 规格 型号
OS 处理器 运动
控制轴数
主程序
存储器
存储器 接口选项
工业
BOX PC
Windows
Embedded
Standard
7 - 64bit
Intel® Core™
i7-4700EQ
64 8GB 64GB SSD
(SLC)
RS-232C NY512-1500-
1XX21391X
320GB HDD NY512-1500-
1XX213C1X
32 64GB SSD
(SLC)
NY512-1400-
1XX21391X
320GB HDD NY512-1400-
1XX213C1X
16 64GB SSD
(SLC)
NY512-1300-
1XX21391X
320GB HDD NY512-1300-
1XX213C1X
工业
平板电脑
Windows
Embedded
Standard
7 - 64bit
Intel® Core™
i7-4700EQ
64 8GB 64GB SSD
(SLC)
RS-232C NY532-1500-
111213910
320GB HDD NY532-1500-
111213C10
32 64GB SSD
(SLC)
NY532-1400-
111213910
320GB HDD NY532-1400-
111213C10
16 64GB SSD
(SLC)
NY532-1300-
111213910
320GB HDD NY532-1300-
111213C10

自动化软件Sysmac Studio

新购买时请购买DVD和许可证。DVD和许可证也可单独购买。授权版中不含DVD媒体。

产品名称 规格 型号
许可证数 媒体
Sysmac Studio
标准版
Ver.1.□□
Sysmac Studio是为以NJ/NX系列CPU单元及
NY系列工业PC为主的机器自动化控制器、
EtherCAT从站及HMI等的设定、编程、调试、
维护提供一体化开发环境的软件。
可在以下环境中运行。
OS:Windows 7 (32bit版/64bit版) /
Windows 8 (32bit版/64bit版) /
Windows 8.1(32bit版/64bit版) /
Windows 10 (32bit版/64bit版)
Sysmac Studio标准版DVD随附EtherNet/IP、
DeviceNet、串行通信、显示器绘图
(CX-Designer)用的各种工具。
详情请参阅Sysmac系列产品样本(SBCZ-007)。
无(仅媒体) DVD SYSMAC-SE200D
1个授权版* - SYSMAC-SE201L

* Sysmac Studio备有多许可产品(3、10、30、50个许可)供您选择。

软件功能元件集Sysmac Library

请从以下网址下载后,安装至Sysmac Studio上进行使用。
http://www.fa.omron.co.jp/sysmac_library

代表型号

产品名称 规格 型号
抑振控制程序库 适用于抑制随机械动作所发生的残留振动的场合。 SYSMAC-XR006
设备动作监视程序库 适用于对电动气缸及传感器、电机等的设备动作进行监视的场合。 SYSMAC-XR008
尺寸测量程序库 通过光纤同轴位移传感器ZW-7000/5000以及智能接触传感器
E9NC-TA0进行尺寸测量时使用。
SYSMAC-XR014

注:部分程序库无法下载,请向本公司销售负责人咨询。

附件

扩展硬件

产品名称 规格 型号
安装用固定件*1 纵向放置 NY000-AB00
壁挂 NY000-AB01
SD存储卡 卡种类:SD卡
容量:2GB
格式:FAT16
HMC-SD291
卡种类:SDHC卡
容量:4GB
格式:FAT32
HMC-SD491
USB存储器 容量:2GB FZ-MEM2G
容量:8GB FZ-MEM8G
存储设备 存储器的种类:HDD
容量:320GB
NY000-AH00
存储器的种类:SSD SLC
容量:32GB
NY000-AS00
存储器的种类:SSD SLC
容量:64GB
NY000-AS01
存储器的种类:SSD MLC
容量:128GB
NY000-AS02 *2
USB Type-A →
USB Type-B
转换电缆
电缆长度:2m
USB2.0
最小弯曲半径:25mm
FH-VUAB 2M
电缆长度:5m
USB2.0
最小弯曲半径:25mm
FH-VUAB 5M
DVI电缆 电缆长度:2m
支持DVI-D
最小弯曲半径:36mm
NY000-AC00 2M
电缆长度:5m
支持DVI-D
最小弯曲半径:36mm
NY000-AC00 5M
工业监视器 • LCD触摸屏
• 多点触控功能
• 供电电压:DC24V
• 最大1,280×800像素、60Hz
• USB Type-A连接器×2
• 可编程的亮度调整
• 还提供最长100m电缆的机型
NYM1□W-C10□□
电源 • 输出电压:DC24V
• 推入型Plus
S8VK-S□□□24
UPS *3 备份处理时的输出电压:
DC24V±5%
S8BA
UPS通信电缆 • 电缆长度:2 m
• 信号输出(BL、TR、BU、WB)
• 远程ON/OFF输入
• UPS停止信号输入(BS)
S8BW-C02

*1. 请选择所需类型。仅当使用工业BOX PC时。
*2. NY000-AS02预定于2018年11月末停产。
*3. 版本号为04以上。

UPS的版本号标注在产品及产品包装上张贴的序列号标签上。

NY5□□-1 种类 14

项目 说明
1 产品编码
2 生产日期与序列号
3 版本号
4 RoHS状态

备用部件

工业PC含有以下备用部件。

产品名称 规格 型号
电池 工业PC附带1颗电池。该电池为实时时钟供电。
电池在工业PC内部。
使用寿命:5年 25℃
CJ1W-BAT01
风扇组件 风扇组件可用于带主动式散热功能的工业PC。
使用寿命:温度40℃、湿度15~65%RH、连续运行70,000小时。
保管寿命:6个月(未通电情况下的保管期限。)
NY000-AF00
附件包 附件包中包含以下附件。
• 电源连接器
• I/O接头
• 驱动器安装用驱动器托架
• 驱动器安装用安装螺丝4颗
• PCIe卡安装用PCIe卡支架
• PCIe卡安装用PCIe卡缓冲垫
NY000-AK00

已安装的支持软件

项目 型号
Industrial PC
Support Utility
Industrial PC Support Utility软件实用程序用于辅助诊断并解决工业PC出现的问题。
工业BOX PC及工业平板电脑上已安装。
Industrial PC
Tray Utility
Industrial PC Tray Utility软件实用程序用于提供工业PC、关联设备以及关联软件的当前状态相关信息。
工业BOX PC及工业平板电脑上已安装。
Industrial PC
System API
使用Industrial PC System API,程序员可编写用于获取工业PC信息、设定LED状态的程序。
工业BOX PC及工业平板电脑上已安装。
Industrial Monitor
Utility
用于选配的欧姆龙工业监视器。Industrial Monitor Utility是一个用户界面,用于设定已连接的工业监视器、进行显示调整。
工业BOX PC及工业平板电脑上已安装。
Industrial Monitor
Brightness
Utility
用于选配的欧姆龙工业监视器。Industrial Monitor Brightness Utility软件实用程序用于调整已连接的各个工业监视器画面背光亮度。
工业BOX PC及工业平板电脑上已安装。
Industrial Monitor
API
用于选配的欧姆龙工业监视器。程序员可利用Industrial Monitor API编写应用程序,控制硬件功能或从所连接的工业监视器上获取信息。
工业BOX PC及工业平板电脑上已安装。
Industrial PC
Rescue Disk
Creator
Industrial PC Rescue Disk Creator用于创建救援盘,备份与还原工业PC的操作系统。
工业BOX PC及工业平板电脑上已安装。

EtherCAT/EtherNet/IP通信电缆 推荐产品

EtherCAT请使用5类以上的STP电缆(铝带编织双重隔离屏蔽双绞线电缆)。通过直接配线使用。EtherNet/IP请使用5类以上的STP(屏蔽双绞线)电缆。

带连接器电缆

产品名称 形状 厂家 电缆长度
(m)
型号
两侧带连接器电缆(RJ45/RJ45)
RJ45小型连接器 *1
规格/线芯数(对数):AWG26 × 4P
电缆护套材质:LSZH *2
电缆颜色:黄色 *3
csm001054878_lu_11_1 欧姆龙
株式会社
0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
两侧带连接器电缆(RJ45/RJ45)
RJ45连接器坚固型 *1
规格/线芯数(对数):AWG22 × 2P
电缆颜色:浅蓝
csm001054878_lu_11_2 欧姆龙
株式会社
0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
插头两侧带连接器的电缆
(M12直线型/M12直线型)
强化屏蔽连接器电缆规格 *4
M12智能快速连接器型
规格/线芯数(对数):AWG22 × 2P
电缆颜色:黑色
csm001054878_lu_11_3 欧姆龙
株式会社
0.5 XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2-SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
插头两侧带连接器的电缆
(M12直线型/RJ45)
强化屏蔽连接器电缆规格 *4
M12智能快速连接器型
RJ45连接器坚固型
规格/线芯数(对数):AWG22 × 2P
电缆颜色:黑色
csm001054878_lu_11_4 欧姆龙
株式会社
0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS

*1. 小型电缆长度备有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
  坚固型 两侧带连接器电缆(RJ45/RJ45)的电缆长度备有0.3、0.5、1、2、3、5、10、15m。
  详情请参阅《工业用以太网连接器产品目录》(样本编号:CDJC-CN5-006)。
*2. 控制柜内配线用Low Smoke Zero Halogen电缆。LSZH型采用单重隔离屏蔽结构,确认通信、干扰特性满足规格值。另外也备有适用于控制柜外电缆铺设的小型 PUR电缆。
*3. 电缆的颜色备有绿色和蓝色。
*4. 详情请向本公司销售负责人员咨询。

电缆/连接器

产品名称 厂家 型号 咨询方式
EtherCAT/
EtherNet/IP
(1000BASE-T/
100BASE-TX)
规格/线芯数
(对数):
AWG24 × 4P
电缆 日立金属
株式会社
NETSTAR-C5E SAB
0.5 × 4P CP *1
钟通株式会社
企画部
TEL:
075-662-0996
仓茂电工
株式会社
KETH-SB *1 仓茂电工株式会社
TEL:
03-5644-7601
TEL:
06-6231-8151
JMACS
株式会社
IETP-SB *1 JMACS株式会社
TEL:
06-4796-0080
TEL:
03-3239-5204
RJ45连接器 泛达公司 MPS588-C *1 泛达公司
日本分公司
大阪分公司
EtherCAT/
EtherNet/IP
(100BASE-TX/
10BASE-T)
规格/线芯数
(对数):
AWG22 × 2P
电缆 仓茂电工
株式会社
KETH-PSB-OMR *2 仓茂电工株式会社
TEL:
03-5644-7601
TEL:
06-6231-8151
JMACS
株式会社
PNET/B *2 JMACS株式会社
TEL:
06-4796-0080
TEL:
03-3239-5204
RJ45组装式
连接器
csm001054878_lu_12
欧姆龙
株式会社
XS6G-T421-1 *2 欧姆龙株式会
社客户支持中心
TEL:
0120-919-066

*1. 建议按照以上组合使用电缆和RJ45连接器。
*2. 建议按照以上组合使用电缆和RJ45组装式连接器。
*3. 仅NX701型可以使用。
注:加工电缆时, EtherCAT两侧连接器均需密封连接,敬请注意。
