工业自动化
A30NN/A30NL
按钮开关
φ30mm 按钮开关 短小机型和配线方向的变更实现了控制柜的小型化 新增简单配线的Push-In Plus端子台型 提高操作性和安全性
A30NN/A30NL系列部分产品预定于2023年3月底订货截止。
信息更新: 2018年4月16日
按钮颜色
机型一览
型号构成
型号组成说明
操作部位、LED灯（仅限带灯型）、安装台、开关部、亮灯部位（仅限带灯型）请单独订购。LED灯、安装台、 开关部、亮灯部位、止转片与A22N系列通用。
成套组合型号
种类
成套组合型号
成套发货，包括操作部位、LED灯（仅限带灯型）、安装台、开关部、亮灯部位（仅限带灯型）。
不带灯/平型
| 形状 | 接点数 | 瞬时动作(自动复位型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
金属边框
 |
1 | A30NN-MNM-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MNM-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MNM-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MNM-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MNM-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MNM-
④④A-P⑦⑦⑦-NN |
| 形状 | 接点数 | 交替动作(自我保持型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
| 金属边框
|
1 | A30NN-MNA-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MNA-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MNA-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MNA-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MNA-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MNA-
④④A-P⑦⑦⑦-NN |
带灯/平型
| 形状 | 接点数 | 瞬时动作
(自动复位型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
金属边框
 |
1 | A30NL-MNM-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A： 6V AC/DC
B： 12V AC/DC C： 24V AC/DC D： 100/110/ 120V AC E： 200/220/ 230/240V AC |
| A30NL-MNM-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MNM-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MNM-
④④A-P⑦⑦⑦-⑧⑨ |
| 形状 | 接点数 | 交替动作
(自我保持型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| 金属边框
|
1 | A30NL-MNA-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A： 6V AC/DC
B： 12V AC/DC C： 24V AC/DC D： 100/110/ 120V AC E： 200/220/ 230/240V AC |
| A30NL-MNA-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MNA-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MNA-
④④A-P⑦⑦⑦-⑧⑨ |
不带灯/凸出型
| 形状 | 接点数 | 瞬时动作(自动复位型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
金属边框
 |
1 | A30NN-MPM-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MPM-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MPM-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MPM-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MPM-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MPM-
④④A-P⑦⑦⑦-NN |
| 形状 | 接点数 | 交替动作(自我保持型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
| 金属边框
|
1 | A30NN-MPA-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MPA-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MPA-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MPA-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MPA-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MPA-
④④A-P⑦⑦⑦-NN |
带灯/凸出型
| 形状 | 接点数 | 瞬时动作
(自动复位型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
金属边框
 |
1 | A30NL-MPM-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MPM-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MPM-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MPM-
④④A-P⑦⑦⑦-⑧⑨ |
| 形状 | 接点数 | 交替动作
(自我保持型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| 金属边框
|
1 | A30NL-MPA-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MPA-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MPA-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MPA-
④④A-P⑦⑦⑦-⑧⑨ |
不带灯/全保护罩型
| 形状 | 接点数 | 瞬时动作(自动复位型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
金属边框
 |
1 | A30NN-MGM-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MGM-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MGM-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MGM-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MGM-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MGM-
④④A-P⑦⑦⑦-NN |
| 形状 | 接点数 | 交替动作(自我保持型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
| 金属边框
|
1 | A30NN-MGA-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MGA-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MGA-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MGA-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MGA-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MGA-
④④A-P⑦⑦⑦-NN |
带灯/全保护罩型
| 形状 | 接点数 | 瞬时动作
(自动复位型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
金属边框
 |
1 | A30NL-MGM-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MGM-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MGM-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MGM-
④④A-P⑦⑦⑦-⑧⑨ |
| 形状 | 接点数 | 交替动作
(自我保持型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| 金属
边框 |
1 | A30NL-MGA-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MGA-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MGA-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MGA-
④④A-P⑦⑦⑦-⑧⑨ |
不带灯/蘑菇型
| 形状 | 接点数 | 瞬时动作(自动复位型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
金属边框
 |
1 | A30NN-MMM-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MMM-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MMM-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MMM-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MMM-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MMM-
④④A-P⑦⑦⑦-NN |
| 形状 | 接点数 | 交替动作(自我保持型) | ④④
按钮颜色 |
⑦⑦⑦
接点结构 |
|---|---|---|---|---|
| 型号 | ||||
| 金属边框
|
1 | A30NN-MMA-
④④A-G⑦⑦⑦-NN |
NR：不透明红色
NG：不透明绿色 NY：不透明黄色 NW：不透明白色 NA：不透明蓝色 NB：不透明黑色 UR：透明红色 UG：透明绿色 UY：透明黄色 UW：透明白色 UA：透明蓝色 UO：透明橙色 |
100
002 |
| A30NN-MMA-
④④A-P⑦⑦⑦-NN |
||||
| 2 | A30NN-MMA-
④④A-G⑦⑦⑦-NN |
101
102 202 |
||
| A30NN-MMA-
④④A-P⑦⑦⑦-NN |
||||
| 3 | A30NN-MMA-
④④A-G⑦⑦⑦-NN |
111
112 122 222 |
||
| A30NN-MMA-
④④A-P⑦⑦⑦-NN |
带灯/蘑菇型
| 形状 | 接点数 | 瞬时动作
(自动复位型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
金属边框
 |
1 | A30NL-MMM-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MMM-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MMM-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MMM-
④④A-P⑦⑦⑦-⑧⑨ |
| 形状 | 接点数 | 交替动作
(自我保持型) |
④④
按钮颜色 |
⑦⑦⑦
接点结构 |
⑧
LED 灯颜色 |
⑨
LED灯电压 |
|---|---|---|---|---|---|---|
| 型号 | ||||||
| 金属边框
|
1 | A30NL-MMA-
④④A-G⑦⑦⑦-⑧⑨ |
TR：透明红色
TG：透明绿色 TY：透明黄色 TW：透明白色 TA：透明蓝色 TO：透明橙色 |
100
002 |
R：红色
G：绿色 Y：黄色 W：白色 A：蓝色 O：橙色 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/ 120V AC E：200/220/ 230/240V AC |
| A30NL-MMA-
④④A-P⑦⑦⑦-⑧⑨ |
||||||
| 2 | A30NL-MMA-
④④A-G⑦⑦⑦-⑧⑨ |
101
102 202 |
||||
| A30NL-MMA-
④④A-P⑦⑦⑦-⑧⑨ |
注. 通常按钮和LED灯为相同颜色的组合。
但还备有白色按钮+黄色LED组合的乳白色。 A30N□-□□□-TWA-□□□□-Y□

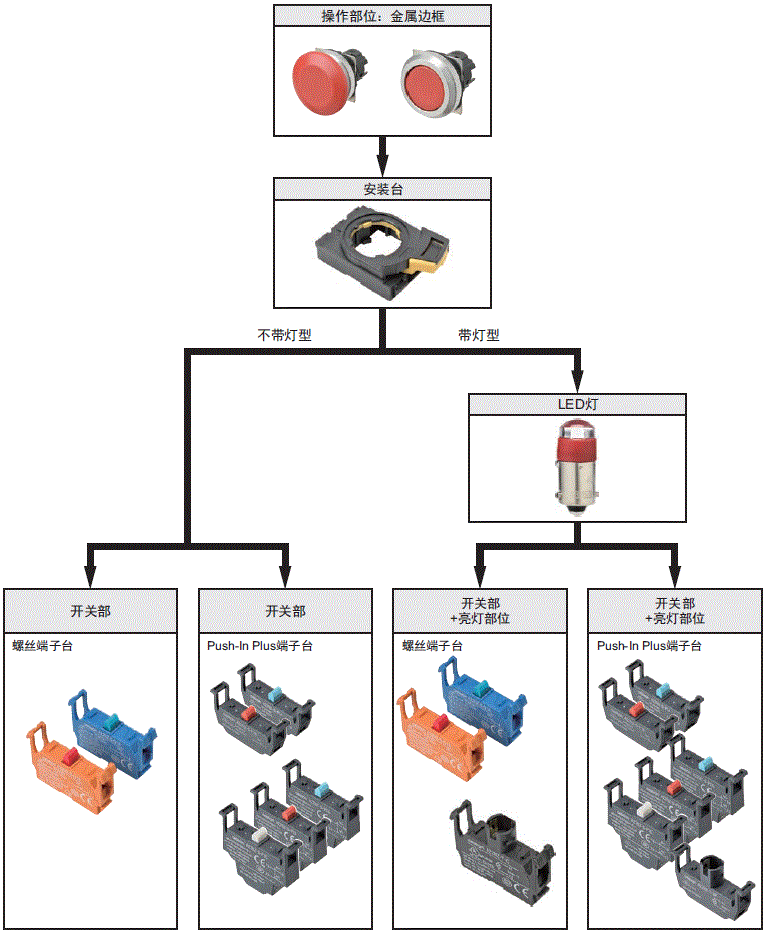

部件结构
操作部位、LED灯（仅限带灯型）、安装台、开关部、亮灯部位（仅限带灯型）请单独订购。LED灯、安装台、开关部、亮灯部位、止转片与A22N系列通用。
单品型号
操作部位、LED灯（仅限带灯型）、安装台、开关部、亮灯部位（仅限带灯型）请单独订购。LED灯、安装台、开关部、亮灯部位、止转片与A22N系列通用。
操作部位
| 边框材质、
按钮形状 |
金属/平型
 |
金属/凸出型
 |
||||
|---|---|---|---|---|---|---|
| 动作功能 | 瞬时 | 交替 | 瞬时 | 交替 | ||
| 带灯/
不带灯 |
透明/
不透明 |
颜色 | 型号 | 型号 | 型号 | 型号 |
| 不带灯 | 不透明 | 红色 | A30NZ-MNM-NRA | A30NZ-MNA-NRA | A30NZ-MPM-NRA | A30NZ-MPA-NRA |
| 不透明 | 绿色 | A30NZ-MNM-NGA | A30NZ-MNA-NGA | A30NZ-MPM-NGA | A30NZ-MPA-NGA | |
| 不透明 | 黄色 | A30NZ-MNM-NYA | A30NZ-MNA-NYA | A30NZ-MPM-NYA | A30NZ-MPA-NYA | |
| 不透明 | 白色 | A30NZ-MNM-NWA | A30NZ-MNA-NWA | A30NZ-MPM-NWA | A30NZ-MPA-NWA | |
| 不透明 | 蓝色 | A30NZ-MNM-NAA | A30NZ-MNA-NAA | A30NZ-MPM-NAA | A30NZ-MPA-NAA | |
| 不透明 | 黑色 | A30NZ-MNM-NBA | A30NZ-MNA-NBA | A30NZ-MPM-NBA | A30NZ-MPA-NBA | |
| 透明 | 红色 | A30NZ-MNM-URA | A30NZ-MNA-URA | A30NZ-MPM-URA | A30NZ-MPA-URA | |
| 透明 | 绿色 | A30NZ-MNM-UGA | A30NZ-MNA-UGA | A30NZ-MPM-UGA | A30NZ-MPA-UGA | |
| 透明 | 黄色 | A30NZ-MNM-UYA | A30NZ-MNA-UYA | A30NZ-MPM-UYA | A30NZ-MPA-UYA | |
| 透明 | 白色 | A30NZ-MNM-UWA | A30NZ-MNA-UWA | A30NZ-MPM-UWA | A30NZ-MPA-UWA | |
| 透明 | 蓝色 | A30NZ-MNM-UAA | A30NZ-MNA-UAA | A30NZ-MPM-UAA | A30NZ-MPA-UAA | |
| 透明 | 橙色 | A30NZ-MNM-UOA | A30NZ-MNA-UOA | A30NZ-MPM-UOA | A30NZ-MPA-UOA | |
| 带灯 | 透明 | 红色 | A30NZ-MNM-TRA | A30NZ-MNA-TRA | A30NZ-MPM-TRA | A30NZ-MPA-TRA |
| 透明 | 绿色 | A30NZ-MNM-TGA | A30NZ-MNA-TGA | A30NZ-MPM-TGA | A30NZ-MPA-TGA | |
| 透明 | 黄色 | A30NZ-MNM-TYA | A30NZ-MNA-TYA | A30NZ-MPM-TYA | A30NZ-MPA-TYA | |
| 透明 | 白色 | A30NZ-MNM-TWA | A30NZ-MNA-TWA | A30NZ-MPM-TWA | A30NZ-MPA-TWA | |
| 透明 | 蓝色 | A30NZ-MNM-TAA | A30NZ-MNA-TAA | A30NZ-MPM-TAA | A30NZ-MPA-TAA | |
| 透明 | 橙色 | A30NZ-MNM-TOA | A30NZ-MNA-TOA | A30NZ-MPM-TOA | A30NZ-MPA-TOA | |
| 边框材质、
按钮形状 |
金属/全保护罩型
 |
金属/蘑菇型
 |
||||
|---|---|---|---|---|---|---|
| 动作功能 | 瞬时 | 交替 | 瞬时 | 交替 | ||
| 带灯/
不带灯 |
透明/
不透明 |
颜色 | 型号 | 型号 | 型号 | 型号 |
| 不带灯 | 不透明 | 红色 | A30NZ-MGM-NRA | A30NZ-MGA-NRA | A30NZ-MMM-NRA | A30NZ-MMA-NRA |
| 不透明 | 绿色 | A30NZ-MGM-NGA | A30NZ-MGA-NGA | A30NZ-MMM-NGA | A30NZ-MMA-NGA | |
| 不透明 | 黄色 | A30NZ-MGM-NYA | A30NZ-MGA-NYA | A30NZ-MMM-NYA | A30NZ-MMA-NYA | |
| 不透明 | 白色 | A30NZ-MGM-NWA | A30NZ-MGA-NWA | A30NZ-MMM-NWA | A30NZ-MMA-NWA | |
| 不透明 | 蓝色 | A30NZ-MGM-NAA | A30NZ-MGA-NAA | A30NZ-MMM-NAA | A30NZ-MMA-NAA | |
| 不透明 | 黑色 | A30NZ-MGM-NBA | A30NZ-MGA-NBA | A30NZ-MMM-NBA | A30NZ-MMA-NBA | |
| 透明 | 红色 | A30NZ-MGM-URA | A30NZ-MGA-URA | A30NZ-MMM-URA | A30NZ-MMA-URA | |
| 透明 | 绿色 | A30NZ-MGM-UGA | A30NZ-MGA-UGA | A30NZ-MMM-UGA | A30NZ-MMA-UGA | |
| 透明 | 黄色 | A30NZ-MGM-UYA | A30NZ-MGA-UYA | A30NZ-MMM-UYA | A30NZ-MMA-UYA | |
| 透明 | 白色 | A30NZ-MGM-UWA | A30NZ-MGA-UWA | A30NZ-MMM-UWA | A30NZ-MMA-UWA | |
| 透明 | 蓝色 | A30NZ-MGM-UAA | A30NZ-MGA-UAA | A30NZ-MMM-UAA | A30NZ-MMA-UAA | |
| 透明 | 橙色 | A30NZ-MGM-UOA | A30NZ-MGA-UOA | A30NZ-MMM-UOA | A30NZ-MMA-UOA | |
| 带灯 | 透明 | 红色 | A30NZ-MGM-TRA | A30NZ-MGA-TRA | A30NZ-MMM-TRA | A30NZ-MMA-TRA |
| 透明 | 绿色 | A30NZ-MGM-TGA | A30NZ-MGA-TGA | A30NZ-MMM-TGA | A30NZ-MMA-TGA | |
| 透明 | 黄色 | A30NZ-MGM-TYA | A30NZ-MGA-TYA | A30NZ-MMM-TYA | A30NZ-MMA-TYA | |
| 透明 | 白色 | A30NZ-MGM-TWA | A30NZ-MGA-TWA | A30NZ-MMM-TWA | A30NZ-MMA-TWA | |
| 透明 | 蓝色 | A30NZ-MGM-TAA | A30NZ-MGA-TAA | A30NZ-MMM-TAA | A30NZ-MMA-TAA | |
| 透明 | 橙色 | A30NZ-MGM-TOA | A30NZ-MGA-TOA | A30NZ-MMM-TOA | A30NZ-MMA-TOA | |
单品（共用）
单品型号
操作部位、LED灯、安装台、开关部可以单独订购。如果需要购买成套组合型号中不提供的单元，可将这些部件单独订购后组装使用。也可将其作为维护部件库存。
LED灯
| 形状 | 额定电压 | 型号 | ||||
|---|---|---|---|---|---|---|
| 颜色 | 6V
AC/DC |
12V
AC/DC |
24V
AC/DC |
100/110/120V
AC |
200/220/230/240V
AC |
|
 |
红色 | A22NZ-L-RA | A22NZ-L-RB | A22NZ-L-RC | A22NZ-L-RD | A22NZ-L-RE |
| 绿色 | A22NZ-L-GA | A22NZ-L-GB | A22NZ-L-GC | A22NZ-L-GD | A22NZ-L-GE | |
| 黄色 | A22NZ-L-YA | A22NZ-L-YB | A22NZ-L-YC | A22NZ-L-YD | A22NZ-L-YE | |
| 白色 | A22NZ-L-WA | A22NZ-L-WB | A22NZ-L-WC | A22NZ-L-WD | A22NZ-L-WE | |
| 蓝色 | A22NZ-L-AA | A22NZ-L-AB | A22NZ-L-AC | A22NZ-L-AD | A22NZ-L-AE | |
| 橙色 | A22NZ-L-OA | A22NZ-L-OB | A22NZ-L-OC | A22NZ-L-OD | A22NZ-L-OE | |
安装台
| 形状 | 型号 |
|---|---|
 |
A22NZ-H-01 |
开关部
| 形状 | 端子规格 | 接点规格 | 型号 |
|---|---|---|---|
 |
螺钉端子台 | 1NO接点(蓝色) | A22NZ-S-G1A |
| 1NC接点( 橙色) | A22NZ-S-G1B | ||
|
Push-In Plus端子台 | 1NO接点(蓝色) | A22NZ-S-P1A |
| 1NC接点(红色) | A22NZ-S-P1B | ||
|
Push-In Plus端子台 | 2NO接点(蓝色) | A22NZ-S-P2A |
| 2NC接点(红色) | A22NZ-S-P2B | ||
| 1NO1NC接点(白色) | A22NZ-S-P2C |
亮灯部位
| 形状 | 端子规格 | 额定电压 | 型号 |
|---|---|---|---|
 |
螺钉端子台 | 6V AC/DC | A22NZ-T-A |
| 12V AC/DC | A22NZ-T-B | ||
| 24V AC/DC | A22NZ-T-C | ||
| 100/110/120V AC | A22NZ-T-D | ||
| 200/220/230/240V AC | A22NZ-T-E | ||
|
Push-In Plus端子台 | 6V AC/DC | A22NZ-T-AP |
| 12V AC/DC | A22NZ-T-BP | ||
| 24V AC/DC | A22NZ-T-CP | ||
| 100/110/120V AC | A22NZ-T-DP | ||
| 200/220/230/240V AC | A22NZ-T-EP |
信息更新: 2018年4月16日
TOP
400-820-4535
微信服务号
微信资讯号
© Copyright 欧姆龙自动化（中国）有限公司 版权所有 2005-2024.
All Rights Reserved.
沪公网安备 31011502002231号
