K8AK-AS

单相电流继电器

K8AK-AS

对产业设备、装置的电流进行监测的选择

输入范围

型号规格 范围 * 1 连接端子 整定范围 输入阻抗 输入类别 过载耐量
K8AK-AS1 AC/DC0~20mA I1-COM AC/DC2~20mA
AC/DC10~100mA
AC/DC50~500mA
约5Ω 直接输入 最大输入的120% 连续
     150% 1秒
AC/DC0~100mA I2-COM 约1Ω 直接输入
AC/DC0~500mA I3-COM 约0.2Ω 直接输入
K8AK-AS2 AC/DC0~1A I1-COM AC/DC0.1~1A
AC/DC0.5~5A
约0.12Ω 直接输入/
市售CT
AC/DC0~5A I2-COM 约0.02Ω
AC/DC0~8A I3-COM AC/DC0.8~8A 约0.02Ω 直接输入
K8AK-AS3 AC0~100A I2-COM AC10~100A *2
AC20~200A *2
- 使用专用CT 与专用CT(K8AC-CT200L)
组合时120%连续
   200% 30秒
   600% 1秒
※CT1次侧耐量
AC0~200A I3-COM - 使用专用CT

*1. 范围根据连接端子而定。
*2. K8AK-AS3是与专用CT(K8AC-CT200L 欧姆龙)一起组合使用的专用品。(不能直接输入)

额定值

控制电源电压 绝缘电源 AC/DC24V
AC100-240V
消耗功率 AC/DC24V : 2.0VA/1.1W以下
AC100-240V : 4.6VA以下
动作值的整定范(SV) 相对于整定范围的最大值10~100%
K8AK-AS1 :
 AC/DC2~20mA
 AC/DC10~100mA
 AC/DC50~500mA
K8AK-AS2 :
 AC/DC0.1~1A(可使用市售CT)
 AC/DC0.5~5A(可使用市售CT)
 AC/DC0.8~8A
K8AK-AS3 :
 与专用CT(K8AC-CT200L)组合使用时
 AC10~100A
 AC20~200A
动作值 整定值的100%动作
复位值的整定范围(HYS.) 动作值的5~50%
复位方式 手动复位/自动复位(切换)
※手动复位方法 : 断电1秒以上
动作时间的整定范围(T) 0.1~30秒
启动锁定时间的
整定范围(LOCK)
※仅在过电流动作时有效
0~30秒
(启动锁定定时器在输入达到整定值的约30%以上时开始动作)
※仅在过电流动作时有效
LED显示 PWR : 绿色 RY : 黄色 ALM : 红色
输入阻抗 参照上文的“■输入范围”
输出形态 1c接点输出((常开/常闭 切换开关切换))
输出接点额定值 额定负载
 阻性负载
 AC250V 5A
 DC30V 5A
接点电压的最大值 AC250V、DC30V
接点电流的最大值 5A
开关容量的最大值 1250VA、150W
机械寿命 1,000万次以上
电气寿命(AC250V/DC30V 5A)5万次 (AC250V/DC30V 3A)10万次
使用环境温度 -20~+60℃(不结冰、凝露)
储存温度 -25~+65℃(不结冰、凝露)
使用环境湿度 相对湿度 25~85%(不凝露)
储存湿度 相对湿度 25~85%(不凝露)
海拔 2,000m以下
端子螺钉紧固扭矩 0.49N·m
端子接线方法 推荐电线
单线 : 2.5mm2
绞线 : AWG#16、 AWG#18
 ※绞线需要带绝缘套管圆柱型端子
 ※可2根同时紧固
推荐圆柱型端子
Al 1,5-8BK(AWG#16用)PHOENIX CONTACT生产
Al 1-8RD(AWG#18用)PHOENIX CONTACT生产
Al 0,75-8GY(AWG#18用)PHOENIX CONTACT生产
外壳颜色 N1.5
外壳材质 PC+ABS
重量 约150g
安装 DIN导轨安装
外形尺寸 22.5(W)×90(H)×100(D)mm

性能

容许电压变化范围 额定电源电压的85~110%
容许频率变化范围 50/60Hz±5Hz
输入频率范围 K8AK-AS1、-AS2 :DC输入或AC输入(45~65Hz)
K8AK-AS3 :AC输入(45~65Hz)
过载耐量 K8AK-AS1、-AS2 :最大输入的120%连续、 150%1s
K8AK-AS3 : 与专用CT(K8AC-CT200L) 200% 30s、 600% 1s
※CT1次侧耐量
重复
精度
动作值 ±0.5% FS(at 25℃ 65%RH、额定电源、DC以及50/60Hz 正弦波输入时)
动作时间 ±50ms(at 25℃ 65%RH、额定电源)
对应标准 适用标准 EN60947-5-1
设置环境(2级污染、 Ⅲ类设置)
EMC EN60947-5-1
安全标准 UL508( Recognition)、韩国电波法(第10564号法律)、
CSA C22.2 No.14、
CCC: GB/T 14048.5
绝缘电阻 20MΩ以上
所有外部端子和外壳间
所有电源端子和所有输入端子间
所有电源端子和所有输出端子间
所有输入端子和所有输出端子间
耐压 AC2,000V 1分钟
所有外部端子和外壳间
所有电源端子和所有输入端子间
所有电源端子和所有输出端子间
所有输入端子和所有输出端子间
抗干扰 1,500V公共/标准电源端子
上升沿1ns矩形波 正负 脉冲宽度1μs/100ns
耐振动 振动频率10~55Hz 单振幅0.35mm
X、Y、Z各方向 : 5min×10次扫描
耐冲击 150m/s2、 3轴6个方向各3次
但继电器接点时为100m/s2
保护结构 端子部 : IP20

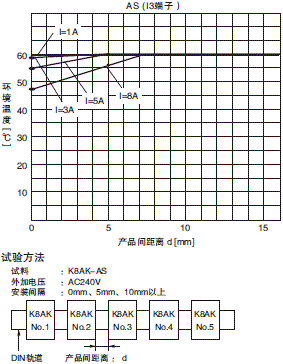

2台以上K8AK-AS的安装间隔与输入电流的关系(参考值)

安装间隔与输入电流的关系请参照下图。
用于更高的输入电流时,可能会因为K8AK 的温度上升而导致内部零件寿命缩短,请予以注意。

K8AK-AS 额定值 / 性能 5
