E5CC-T
数字温控器 程序型 (48 × 48 mm)
E5□C系列的程序型产品新上市。最大256段的程序容量，支持多种应用程序。
信息更新: 2019年1月17日

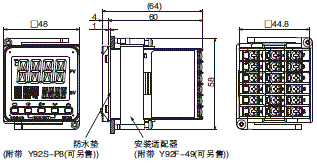

本体
E5CC-T
设定工具用端口位于本产品的顶面。
使用设定工具时，用于连接计算机与温控器。
连接时，需要专用的USB-串行转换电缆(E58-CIFQ2)。
详细的连接方法请参照USB-串行转换电缆的使用说明书。
注. 请勿在连接USB-串行转换电缆的状态下使用本产品。
·安装面板的厚度为1～5mm。
·请注意，上下方向无法紧密安装。
·(请保持安装间隔)
·若需要防水，安装时请向本体插入防水垫。
·安装使用多个本产品时，请避免使本机的环境温度超过规格值。
·安装到控制柜上并使用USB- 串行转换电缆时，请将控制柜的厚度控制在1～2.5mm以内。
选装件(另售)
USB-串行转换电缆
E58-CIFQ2
端子盖
E53-COV17
端子盖
E53-COV23(3个装)
防水垫
Y92S-P8(DIN 48×48用)
(温控器附带。)
产品随附。
防水垫遗失、损坏时，请按以下型号另行订购。
端子台型使用防水垫时，保护构造为IP66。(为确保达到IP66的防水等级，
防水垫会因使用环境发生老化、收缩或硬化，因此建议定期更换。
定期更换时期因使用环境而异。请用户自行确认。
大致以3年以下为更换标准。)
不采用防水构造时，无需安装防水垫。
电流检测器
E54-CT1
E54-CT1L
E54-CT3
E54-CT3附件
E54-CT3L
贯通电流(Io)与输出电压(Eo)特性(参考值)
E54-CT1，E54-CT1L
加热器最大连续电流：50A (50/60Hz)
匝数：400±2匝
绕线电阻：18±2Ω
贯通电流(Io)与输出电压(Eo)特性(参考值)
E54-CT3，E54-CT3L
加热器最大连续电流：120A(50/60Hz)
(但是，欧姆龙温控器的连续最高加热器电流值为50A。)
匝数：400±2匝
绕线电阻：8±0.8Ω
适配器
Y92F-45
注1. 请在E5B□用面板已经加工的情况下使用。
2. 适配器的颜色为黑色。
3. 使用Y92F-45时，无法使用USB-串行转换电缆 E58-CIFQ2。
通过USB-串行转换电缆进行设定时，请在安装面板前进行设定。
4. 不能与附属于E5CC-T本体的Y92F-49配套使用。
〈E5CC-T安装示例〉
DIN导轨安装适配器
Y92F-52
注. 不能与端子盖并用。请拆下端子盖后再使用。
用于将E5CC-T安装到DIN导轨上的适配器。
无需用于柜内安装的钣金和用于后装的柜表面孔加工。
〈E5CC-T安装示例〉
防水盖
Y92A-48N
安装适配器
Y92F-49
产品随附。
遗失、损坏时，请另行订购。
前盖
Y92A-48D
注. 无法在安装了防水垫的状态下使用。
软质型前盖。
可在装有罩盖的状态下操作产品。
前盖
Y92A-48H
硬质型前盖。
请用于防止误操作等。
