（单位：mm）
工业自动化
LYJ
一般通用继电器
电弧屏障装备高绝缘强度(AC2,000V)
- 特点
- 种类
- 额定值 / 性能
- 外形尺寸
- 样本 / 手册・说明书 /CAD /软件
信息更新: 2022年11月21日
焊接/插入端子继电器
LY1-J
LY2-J/LY2N-J
注：DC型号具有极性。
LY3-J/LY3N-J
注：DC型号具有极性。
LY4-J/LY4N-J
注：DC型号具有极性。
PCB端子继电器
LY1-0J/LY2-0J
注1. 上列型号为LY2-0J。
2. 此形状为6.4适用于LY1-0J。
PCB开孔
（底视图）
注1. 上列形式的公差为0.1mm。
2. 除端子外，LY1-0J一些部件也带电。
当安装LU1-0J到双面PC板上时应予注意。
上端安装继电器
LY2FJ
注：LY2FJ为8个φ3孔。
LY3FJ
LY4FJ
附件
导轨安装插座(UL File No.E87929)(CSA Report No.LR31928)
PTF08A
PTF08A-E
端子配置/安装孔
（顶视图）
PTF11A
端子配置/安装孔
（顶视图）
导轨安装插座(UL File No. E87929)(CSA Report No.LR31928)
PTF14A
PTF14A-E
端子配置/安装孔
（顶视图）
带插座的继电器安装高度
（适用于所有的PTF□A插座）
背面连接插座(UL File No. E87929)(CSA Report No.LR31928)
PT08
端子配置
（底视图）
PT11
端子配置
（底视图）
背面连接插座(UL File No. E87929)(CSA Report No.LR31928)
PT14
端子配置
（底视图）
带插座的继电器安装高度
（适用于所有的PTF□A插座）
背面连接插座(UL File No. E87929)(CSA Report No.LR31928)
PT08-0
端子配置与PT08相同
安装孔
（底视图）
PT11-0
端子配置与PT11相同
安装孔
（底视图）
背面连接插座(UL File No. E87929)(CSA Report No.LR31928)
PT14-0
端子配置与PT14相同
安装孔
（底视图）
继电器固定支架
PYC-A1
带PTF□A插座
PYC-S
继电器安装片
（安装片仅适用于类型PYP-1和PYP-18的插座)
PYC-P
带PT□插座
背面连接插座的安装片
PYP-1
PYP-1-3
PTP-1

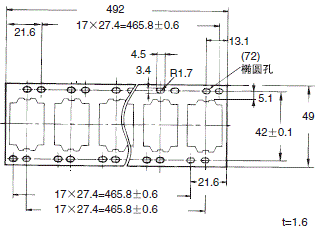

PYP-18
PTP-10
PTP-12
信息更新: 2022年11月21日
